Problém s NE556 - samospouštění časování při zapnutí napájen

Zpráva

smiledjv · #1 Příspěvek od **smiledjv** » 01 led 2012, 22:41

Dobrý večer,
mám problém se zapojením NE556 viz schema při spínání hlavního spínače SA1 se někdy stane, že časovač se spustí.
Zkoušel jsem zvyšovat kapacitu filtačního kondenzátoru C1, měnit hodnoty rezistorů na trigrovací vstup, ...
pokud máte někdo nějakou zkušenost budu vděčný za každou připomínku.

Děkuji

#2 Příspěvek od **forbidden** » 01 led 2012, 22:46

Nikde tam nevidím blokování napájení, bereš to jako samozřejmost nevhodnou zakreslení do schématu, nebo tam není?

smiledjv · #3 Příspěvek od **smiledjv** » 01 led 2012, 22:49

Nevím jaké blokování napájení myslíte?

#4 Příspěvek od **forbidden** » 01 led 2012, 22:50

Toho časovače samozřejmě.

smiledjv · #5 Příspěvek od **smiledjv** » 01 led 2012, 22:52

V tom případě není. Je možné, že je to ten problém?

#6 Příspěvek od **forbidden** » 01 led 2012, 22:56

Řekl bych, že je to dost pravděpodobný. Dokud se člověk někdy nepodívá osciloskopem na napájecí lajny, tak neuvěří, co udělá impedance vedení při skokových změnách proudu. Taky jsem dřív podceňoval blokování a někdy se nestačil divit.

procesor · #7 Příspěvek od **procesor** » 01 led 2012, 23:08

Pin 4 a 10( RESET)pripoj s 1k rezistorom na Vcc + 100n...1u F kondík
edit: samozrejme kondík proti GND.

smiledjv · #8 Příspěvek od **smiledjv** » 01 led 2012, 23:11

Přidal jsem kondenzátor 100nF přímo na vývod 14 a 7.
Celé to mám napájené trafem, usměrněno vyfiltrováno podle datasheet-u zapojený stabilizátor +12V.
Problém stále přetrvává a bohužel nemám kde půjčit osciloskop

Ještě nějaký nápad???
Díky

#9 Příspěvek od **forbidden** » 01 led 2012, 23:14

Zkus přemostit ten hlavní vypínač keramikou, alespoň 100 n. Třeba to je zákmitama.

smiledjv · #10 Příspěvek od **smiledjv** » 01 led 2012, 23:25

procesor: reset jsem provedl s kondikem 0.33uF a 1k je to lepší, ale pořád se stáva cca 1x z 10 vyp/zap že sám odčasuje.

smiledjv · #11 Příspěvek od **smiledjv** » 01 led 2012, 23:53

Tak hotovo díky za rady posílám poslední verzi schematu.
problémy přestaly jak jsem přestal přepínačem SA1 odpojovat napájení resetovacích pinů.
Díky

#12 Příspěvek od **forbidden** » 02 led 2012, 00:07

Takto by ty resety být asi neměly, vyhoď ty kondíky v sérii a klidně je nech trvale na napájení. Procesor se pak opravil, ty kondíky měly být na zem, aby se reset nějakou dobu po zapnutí udržel.

procesor · #13 Příspěvek od **procesor** » 02 led 2012, 09:26

no opravil, ... iba som to upresnil.
Stačí prepojiť 4 a 10. Vhodným kondenzátorom premostiť na GND a odporom cca 1k...100k pripojiť na Vcc.
Aj tak sa ten kondenzátor bude nabíjať najmä cez pin 4 a 10.
Počas nabíjania je výstup resetovaný a nedovolí sa naštartovať monostabil počas nahadzovania VCC.

smiledjv · #14 Příspěvek od **smiledjv** » 02 led 2012, 14:04

Špatně jsem to pochopil. opraveno a funkční.
Díky

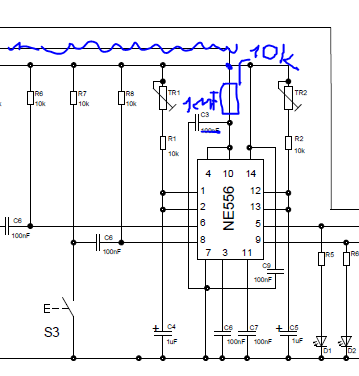

procesor · #15 Příspěvek od **procesor** » 02 led 2012, 23:23

takto
