Generátor s 555

Zpráva

Freedy · #1 Příspěvek od **Freedy** » 15 led 2012, 14:01

Zdravim

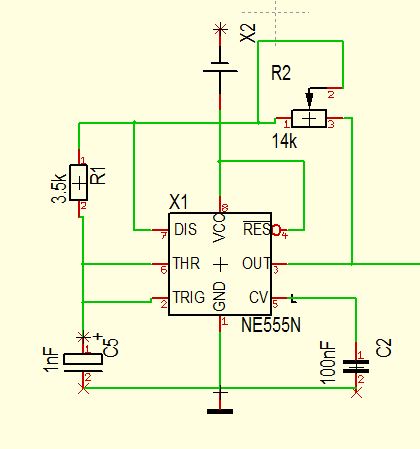

potřeboval bych poradit s jednim obvodem s 555, zkoušel jsem ho zadat do simulátoru a vypadá to , že by měl fungovat, akorát nějak nemůžu zjistit, jaká je max frekvence. Potřeboval bych 20 kHz, ale určitě bude ještě potřeba neco změnit. Může mi stím někdo pomoct? Děkuji.

#2 Příspěvek od **jezevec** » 15 led 2012, 14:37

Co tak se zeptat velkého "Gůgla".
Třeba tady.

Atlan · #3 Příspěvek od **Atlan** » 15 led 2012, 14:56

a tych 100uF je v poriadnku nejako sa mi to nezda... zbytocne vela.

#4 Příspěvek od **jandu** » 15 led 2012, 17:32

200 kHz asi nie je max??
Čo si tak pozrieť datascheet?

#5 Příspěvek od **jezevec** » 15 led 2012, 18:10

jandu píše:200 kHz asi nie je max??
...

Kdes přišel na těch 200kHz?

#6 Příspěvek od **jandu** » 15 led 2012, 20:54

JJasne, chcel som napísať 20kHz.

jarka · #7 Příspěvek od **jarka** » 16 led 2012, 23:15

AR B5/94 spousta zapojení s 555.

J.

FERYACT · #8 Příspěvek od **FERYACT** » 20 led 2012, 16:14

Na vývod 555 č5 je vhodné dát kapacitu keramickou tj. rychlou ne elyt.

adio · #9 Příspěvek od **adio** » 24 bře 2014, 09:24

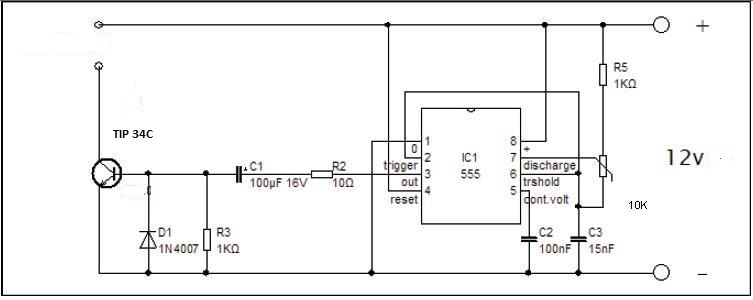

zdravím Vás, rád b som sa opýtal (o radu), ako by som zvýšil výkon oscilátora s 555 .. rozmyšľal som že na výstup dám hradlo budič 4049 ... alebo mate nejaké iné návrhy ? za rady ďakujem

Eleman · #10 Příspěvek od **Eleman** » 24 bře 2014, 10:46

Jak velký výkon (proud) potřebuješ? Nejjednoduší je připojit na výstup komplementární tranzistory ve dvojčinném zapojení.
Báze spojeny a připojeny přes R=1k na výstup 3 555tky.
Kolektor NPN připojen na +Vcc.
Kolektor PNP připojen na GND.
Spojené emitory obou tranzistorů budou tvořit výstup.

serviceman · #11 Příspěvek od **serviceman** » 24 bře 2014, 10:47

Hradla 4049 lze spojit paralelně, pokud jsou v jednom pouzdru.

adio · #12 Příspěvek od **adio** » 24 bře 2014, 10:56

tak tak nad tou 4049 som rozmýšlal ze spojim 6 hradiel paralerne ..... tym oscilatorom by som chcel budit paralerny RLC rezonancny obvod ... a skúmat teda detekovat rfid tagy v jeho blizksoti pomocou osciloskopu a to zmenou U na C alebo prudu v L ....... je to vlasne skolsky projekt a po konzultaci z veducim mi poradil nieco taketo len sa mi zda

ze pre vybudenie rezonancie u tagu nebude postacujúce ..... a napájanie je tak 10x1.2V 2700mA baterie

patrikvarga · #13 Příspěvek od **patrikvarga** » 24 bře 2014, 13:04

555-ka dá v pohode 100mA.
Paralelne spojené hradla 4049 dajú max.200mA , aj to len do plusu viac ako 10V.
Aký je v tom rozdiel ?
Na výstup daj 2 tranzistory, ako už tu bolo spomenuté, alebo nejaký driver.
napr. MC34151

weed_smoker · #14 Příspěvek od **weed_smoker** » 24 bře 2014, 13:38

Na to byl dobrej prográmek "555.exe" kterej uměl nejen výpočet f_min/f_max,ale taky výpočet R a C pro danou frekvenci,dokonce snad podporoval i jiný módy časovače 555.
Má to pár kB,pod win98,NT a XP fungoval,na win 7/8 jsem nezkoušel.Někde ho mam,jen ho nemůžu najít.

adio · #15 Příspěvek od **adio** » 24 bře 2014, 13:41

http://ok1ike.c-a-v.com/soubory/ne555.htm
tu je na výpočet hodnou
