SG3525, tvar výstupního signálu

Zpráva

bu2520 · #1 Příspěvek od **bu2520** » 16 zář 2013, 08:08

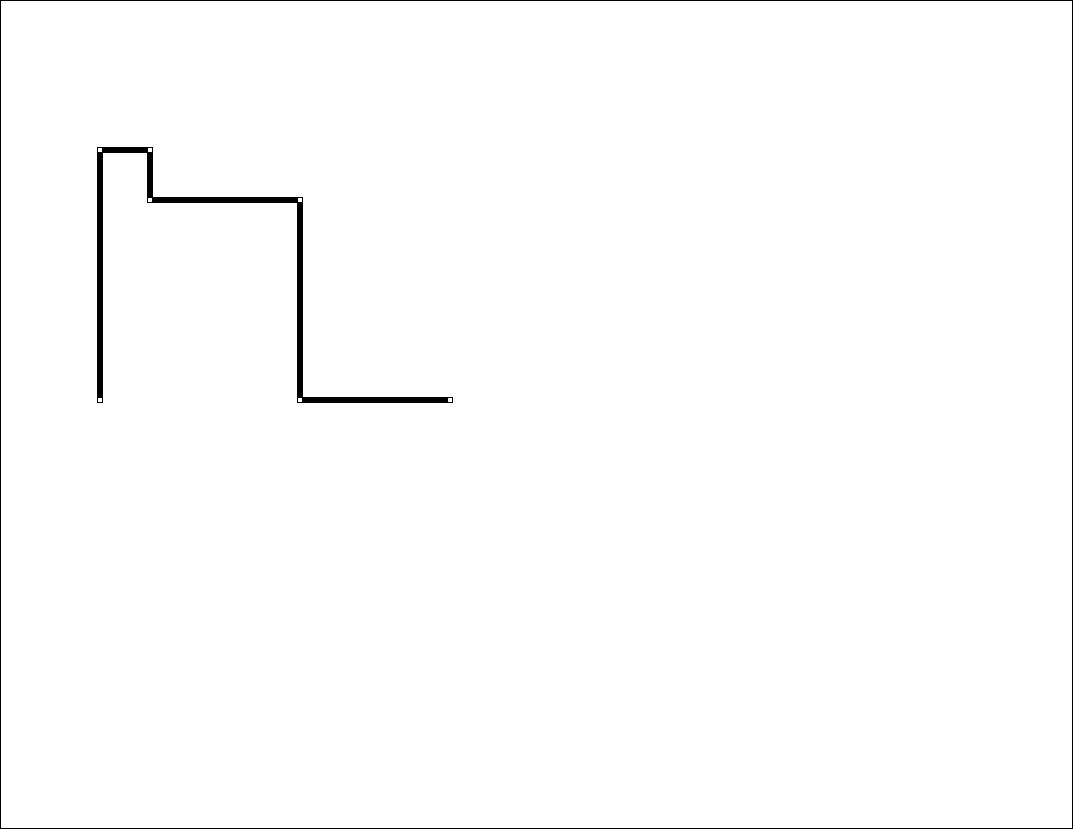

řeším problém s tvarem výstupu při zatížení odporem proti gnd 4,7kΩ je tvar výstupu viz obrázek, pokud je rezistor proti +Ucc je výstup obdélník. Bez zatížení odporem je obdélník celkem v pořádku, ale horní hrana je mírně na začátku zvlněná. Napájecí napětí je nezvlněné zablokované kondíky. Napájecí napětí jsou propojená. Nemáte někdo inspiraci čím ten problém vzniká?

misocko · #2 Příspěvek od **misocko** » 06 říj 2013, 18:34

taketo skoky robia napacie kable, merias to priamo pri svabe? filtrovaci kondik mas priamo pri svabe?

#3 Příspěvek od **PavelFF** » 06 říj 2013, 20:26

Otázka je, jestli je to problém. Čemu to vadí? V reálné situaci by to byla spíš výhoda. Jenže při skutečné zátěži ten hrb asi bohužel zmizí.

bu2520 · #4 Příspěvek od **bu2520** » 06 říj 2013, 21:56

tento hrb tam vzniká pokud není zapojen rezistor cca 50Ω mezi pin 13 kolektor výstupních tranzistorů a napájení v datasheetu je popsán. V praxi to skutečně nevadí chyba byla jinde a nesouvisela s tímto " hrbem".

BOBOBO · #5 Příspěvek od **BOBOBO** » 06 říj 2013, 22:12

A tak se s námi poděl .....
