Zapojenie predneho panelu - HDA-AZALIA

Zpráva

ccarloss · #1 Příspěvek od **ccarloss** » 06 říj 2013, 11:00

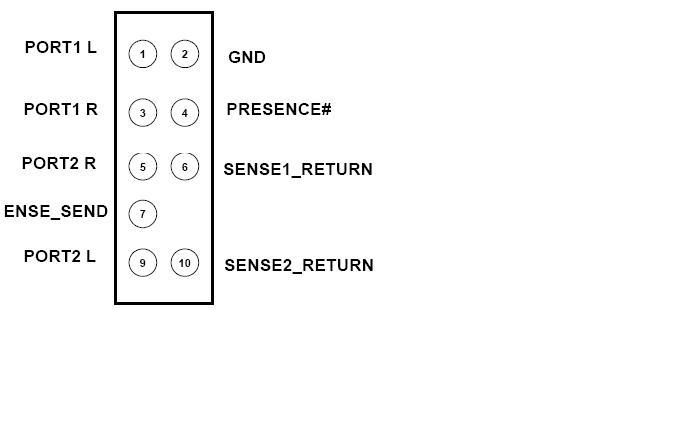

Kúpil som PC bez predného panela.Mikrofón sa nedá pripojiť v zadu.Našiel som nejaké schémy,no jeden PIN mi ostáva nezapojený /pin4 PESENCE/.Citlivosť mikrofónu ide nastaviť iba ručne,dosť nereálne.

warp · #2 Příspěvek od **warp** » 06 říj 2013, 14:25

Mikrofon patří do PORT1L a GND a PORT1R (napájení mikrofonu) ale jen za předpokladu přepnutí v BIOSu do AC97 módu. Kdyžtak napiš model desky.

ccarloss · #3 Příspěvek od **ccarloss** » 06 říj 2013, 21:25

MSI MS-7318 (Medion OEM) V biose sa da zapnúť/vypnúť iba HDA AZALIA,prepnutie na AC97 chýba.Audio výstup funguje bez problémov aj mikrofón je zapnutý.Mikrofón a sluchátka majú spoločnú kostru na pinu 2.Piny 7,6,10 sú prepojené.Ostal mi pin 4 volný,ale mal by byt zapojený,zrejme prepojený na pin 2 cez odpor alebo priamo,ale to len hádam.

pepik9 · #4 Příspěvek od **pepik9** » 07 říj 2013, 09:12

Už to tu jednou bylo http://www.formfactors.org/developer/sp ... 04-005.pdf
