LCD Orava LT-821D, zdroj po blesku

[Mysteri]

Tú schému neber do úvahy, keď nesedí s pôvodným osadením. Je viacej verzií 17PW20. Nemáš v tom označení ešte nejaké číslo?

[kovmax]

Ešte je tam číslo V1 a tiež 010507

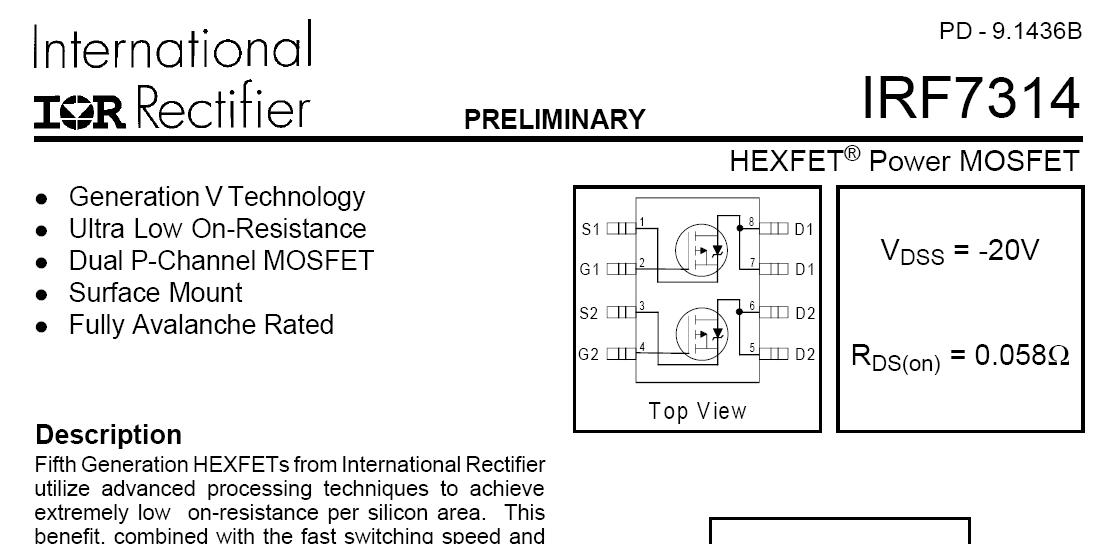

Neide len o to, že schéma nepasuje na túto moju Oravu, ale samotná schéma je nelogická - skús si predstaviť v tej schéme ten IRF7314 - pošlem ti vnútorné zapojenie. (To len pre zaujímavosť)

Chcem len poukázať na to , že schéma vypadá celkom seriózne a predsa môže tak veľmi oklamať. Som zvedavý na reakcie tých múdrejších, lebo sa možno mýlim (aspoň dúfam že sa mýlim).

[ZdenekHQ]

IC802 a součástky kolem jsou skutečně PFC a při trošce dobré vůle ten hlavní zdroj naběhne i bez něj. Většinou to mají ale hajdaláci blokovaný, pokud na C819 není aspoň 350V, zdroj nenaběhne. Ten dvojitej fet tam určitě fungovat nebude.

[kovmax]

Objednal som si IO - FAN7529 a fet 2SK3562 a myslím, že bude fungovať aj hlavný zdroj. Ten pomocný zdroj som už tiež vyriešil – ešte tam bol vadný malý SMD odpor 1,5k na napájanie IO DL321 poz. IC806 (preto mi periodicky kolísalo Stnby napätie 5V a 3,3V). Teraz je to v poriadku a TV už reaguje aj na ovládač.

K tej schéme len tolko, že si treba dávať pozor. Táto schéma (17PW20-1) sa dá stiahnuť celkom ľahko pomocou Google, ale ten čo ju na net zavesil možno účelove pozmenil niektoré údaje, aby znemožnil, alebo sťažil niekomu opravu. Ľudia sme rôzni – možno škodoradosť alebo konkurencia.
Ide len o to , že pri oprave je dosť roboty so samotnou opravou a kontrola správnosti zapojenia v schéme je ešte zbytočná záťaž.

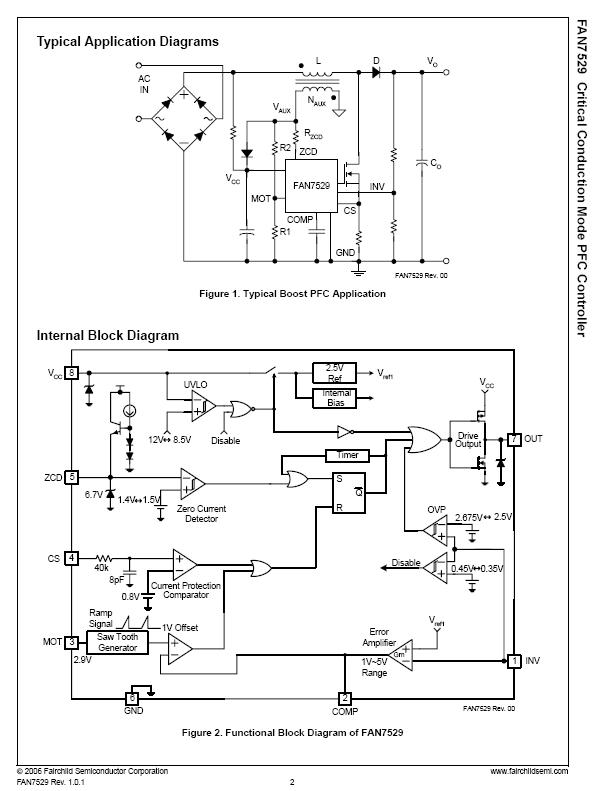

(FAN7529 a 2SK3562 do tej schémy určite lepšie zapadne – posielam foto)

[dj_Paul]

http://www.ebastlirna.cz/modules.php?na ... highlight=

[gabel]

Neviem ako veľmi to je zhorené,ale neoplatí sa ti viac kúpiť nový zdroj,ktorý stojí okolo 30 € ?
Ja som tak nedávno menil presne tento istý,tiež po búrke.
Ušetríš kopu času a čas sú peniaze

[kovmax]

Máš pravdu. Ale ešte v pondelok vymením tie dve súčiastky a uvidím.
Ak to bude aj naďalej komplikované, kúpim a vymením celý zdroj.

[kovmax]

No a už je utorok a TV ORAVA nefunguje. Z optimistu sa stáva realista. Vymenil som Mosfet a riadiaci IO a obrazovka nenabehla.. Následným meraním som zistil, že je vadný aj SMD R952 a R976 tiež R961 taktiež D853 potom tranzistor Q837 potom som zistil, že je vadný IO828 pri ňom tranzistor Q835 tiež odpor R 953 a po výmene všetkých týchto súčiastok TV aj tak nenabehol . Myslím, že treba vymeniť ešte IO 807 .
Je to ako nekonečný príbeh. ( Opravy po blesku sú vždy nepríjemné a nelogické)
Preto objednávam to IO 807( u mňa KA3525A) , ale zároveň aj celý zdroj za 29 .- € . Uvidíme ako to bude pokračovať.
Ešte to nevzdávam. ( "gebel" má určite pravdu , ale vlastné skúsenosti majú tiž cenu na nezaplatenie)

[BOBOBO]

Máš pravdu , když nenaběhne po základní kontrole a opravě , tak se toho zbavím , hned , škoda času .

[bu2520]

jak mi někdo řekne , že je to rozbité po blesku tak to ani neberu na opravu, protože je to v drtivé většině spousta času a součástek které vymění a už je neletuju ven když zjistím , že postupně bych musel vyměnit celý přístroj.

[feriur3]

LCD Orava LT-821 D spálený po blesku

[kovmax]

Iná schéma, ale ten IC802 je tiež IRF7314 (Ešte aj vnútorný popis vývodou je ako dvojitý FET - je to divné). Neviem prečo to tak kreslia. Ja to už opravovať nejdem, vymením celý zdroj za nový.

[kovmax]

Vymenil som celý zdroj za nový a všetko funguje. TV Orava je opravený.

[brasel]

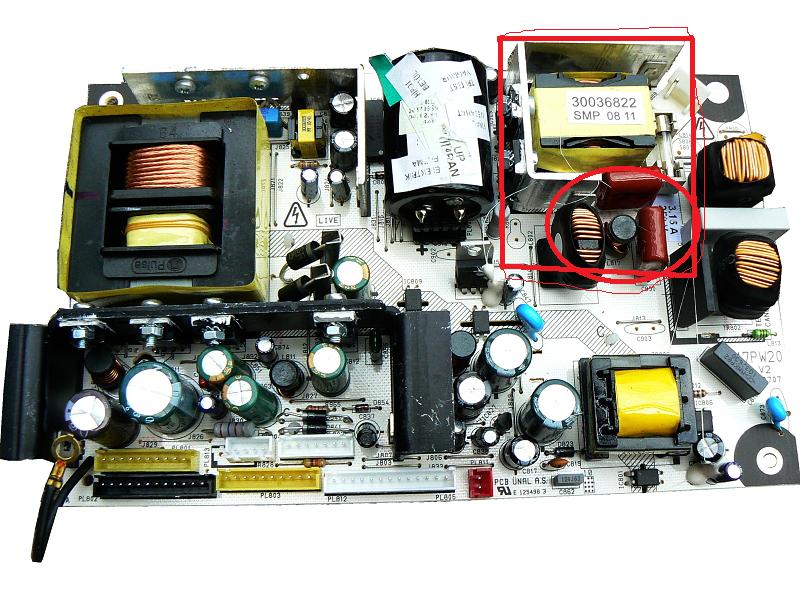

zdravim vsechny prosim vas mam tuto telku a kdyz ji zapnu tak hodne bzuci tak sem se podival co to je a vypada to na trafo nebo tlumivka ,chtel sem koupit nove trafo ale nemohu ho najit muzete mi prosim poradit kde hledat udelal sem foto jak je kruh tak z totho to hodne piska vsem moc dekuji

[brasel]

zdravim poradil by nekdo nechci zakladat nove tema kdyz sem nasel toto tema snad nabude vadit ze sem to tu napsal ,predem moc dekuji
