jednotlacitkove ovladanie s casovacom

Zpráva

fero_b · #1 Příspěvek od **fero_b** » 08 úno 2014, 09:28

ahojte,
pisal som tuna nedavno toto vlakno (tema vyhrievanie predneho okna fokus)
http://www.ebastlirna.cz/modules.php?na ... ic&t=62550

troska sme to presnorili, a najprv sme mali nadej, ze bude stacit osadit relatka a spinac na palubku, ale zistili sme ze tam nie je ani kablovacka, takze teraz sme vo faze, ze ten kus elektroniky treba zbastlit..

co by ale ten kamos chcel je ze - jednotlacitkove ovladanie - teda, ze nie sa len spusti casovac na 5 minut ale ak pocas "zapnuteho" stavu stlaci tlacidlo znova, - tak sa to vypne. Nerad by som do toho montoval MCU (toto si viem spravit) ale radsej by som to cele nabastlil napr. s 555. Jednotlacitkovych ovladani s 555, resp. casovacov s 555 alebo 4541 som si uz prestudoval. Ale ak by niekto mal nejaku ideu ako to skombinovat - napr. nejak ze jednotlacitkove ovladanie by vedelo spustat/zastavovat nejaky timer ...

dakujem za vsetky namety a myslienky alebo linky

Fero

dratek000 · #2 Příspěvek od **dratek000** » 08 úno 2014, 19:24

Toto hovoří za vše
http://pandatron.cz/?199&ne555_-_priklady_pouziti_-_1

dratek000 · #3 Příspěvek od **dratek000** » 08 úno 2014, 20:10

Jo a ješště výstup posíli tranzistorem a jestli tím budeš spínat rele tak ochranou diodu paralerně na to rele

fero_b · #4 Příspěvek od **fero_b** » 09 úno 2014, 10:45

dik, troska sa s tym pohram na skusobnej doske ;-)

kbulda · #5 Příspěvek od **kbulda** » 09 úno 2014, 14:52

Nic nevymýšlej, jdi na vrakáč a vytrhni originál relé z jakéhokoli Fordu, Escort, Mondeo, Fiesta......

BOBOBO · #6 Příspěvek od **BOBOBO** » 10 úno 2014, 08:10

kbuldo pro nás neznalé uveď místo výskytu v autě ...

fero_b · #7 Příspěvek od **fero_b** » 10 úno 2014, 08:19

miesto nie je problem, mame schemu aj lokalizaciu, - v autach, ktore to sklo maju originalne zamontovane su 2 relatka na to pouzite - jedno zopne, ked sa rozbehne motor, a druhe je pouzite na zopnutie skla, navyse podla schemy je tam (zas v tych autach ktore to maju z fabriky) modul, ktory to casuje na par minut.... ale v tomto aute chyba aj kablovacka na obvod vyhrievania predneho skla. Rele ktore nie su osadene nemaju v tych plastovych konektoroch do ktorych sa tie rele zasuvaju osadene ani tie kovove vnutra - kable v aute na toto tiez nie su. Takze rele z vrakaca nam nepomoze...

fero_b · #8 Příspěvek od **fero_b** » 10 úno 2014, 08:21

oba tieto relatka su v skrinke, v prednom kufri za prednym sklom

kbulda · #9 Příspěvek od **kbulda** » 10 úno 2014, 13:16

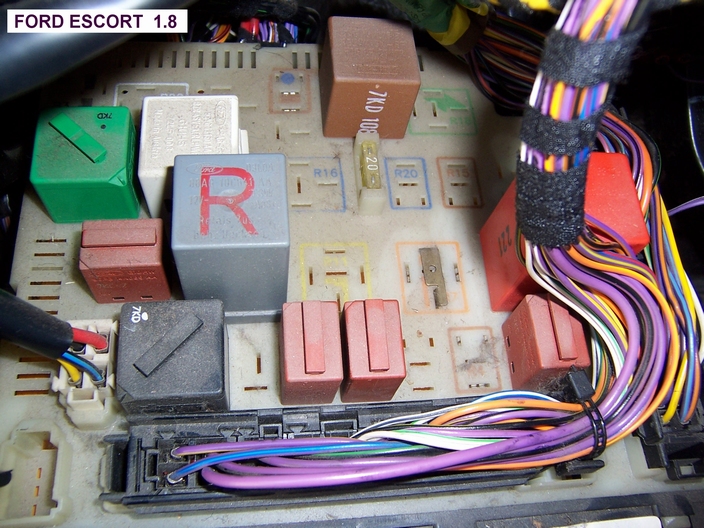

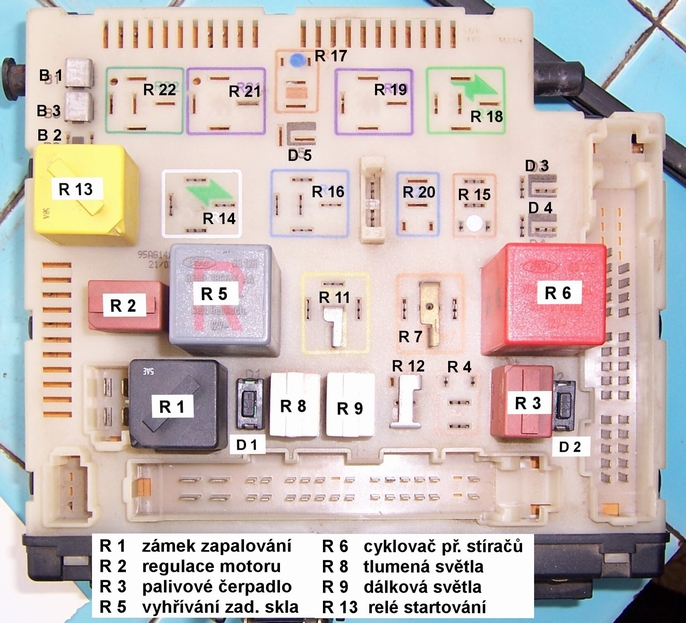

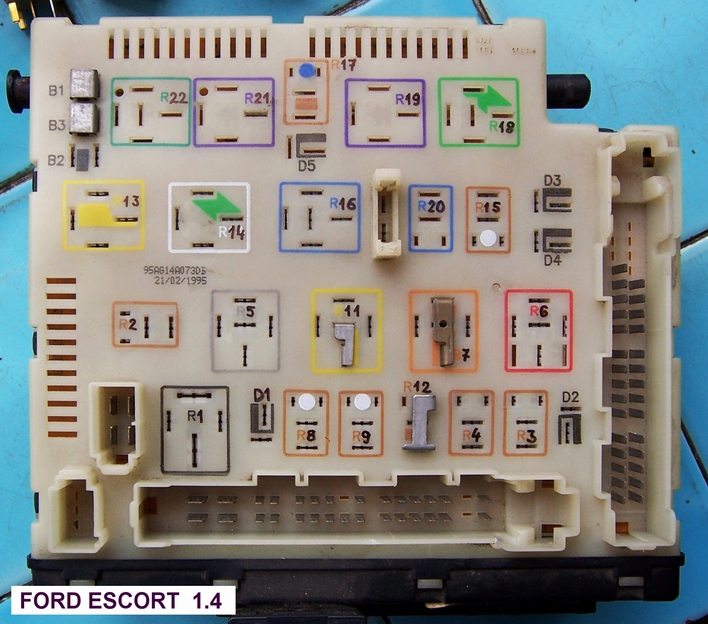

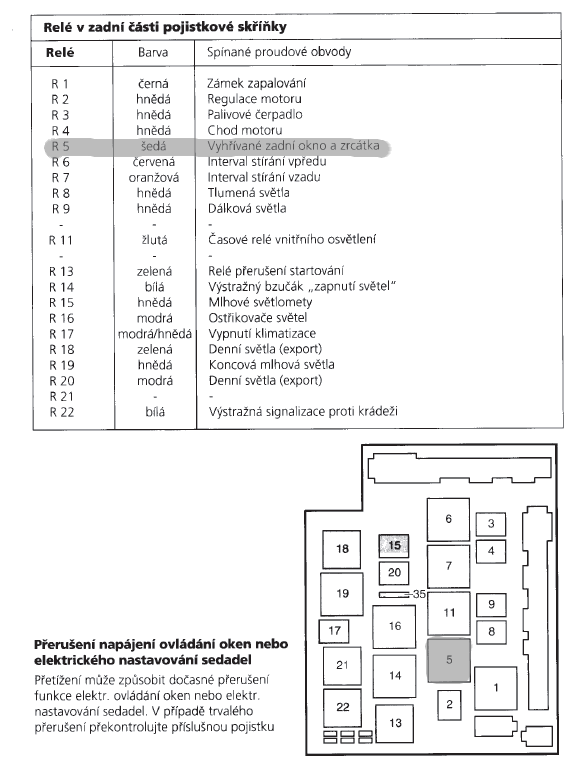

Ford Escort - relé na pojistkové skříňce.
To nové relé pro přední sklo přece můžeš zapojit jen na dráty, nemusí být přece v pojistkové skříňce.

BOBOBO · #10 Příspěvek od **BOBOBO** » 10 úno 2014, 13:36

To je ono . Díky .

kbulda · #11 Příspěvek od **kbulda** » 10 úno 2014, 14:56

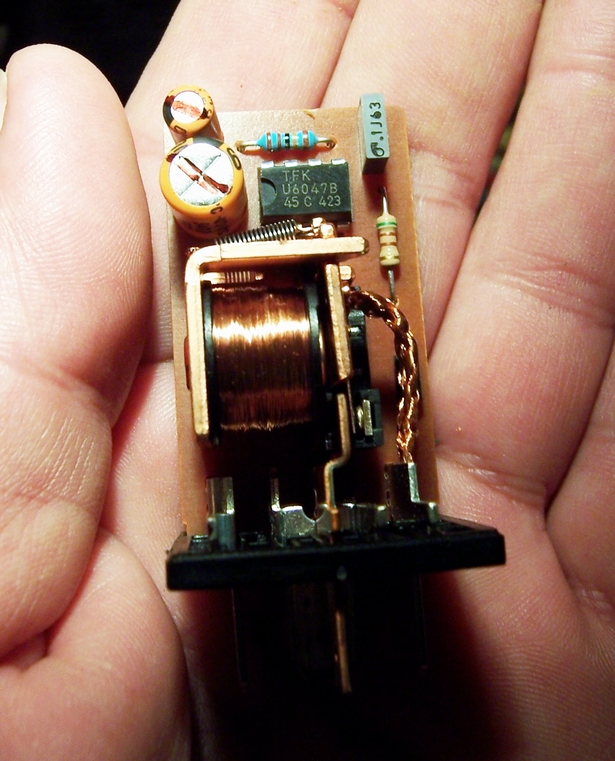

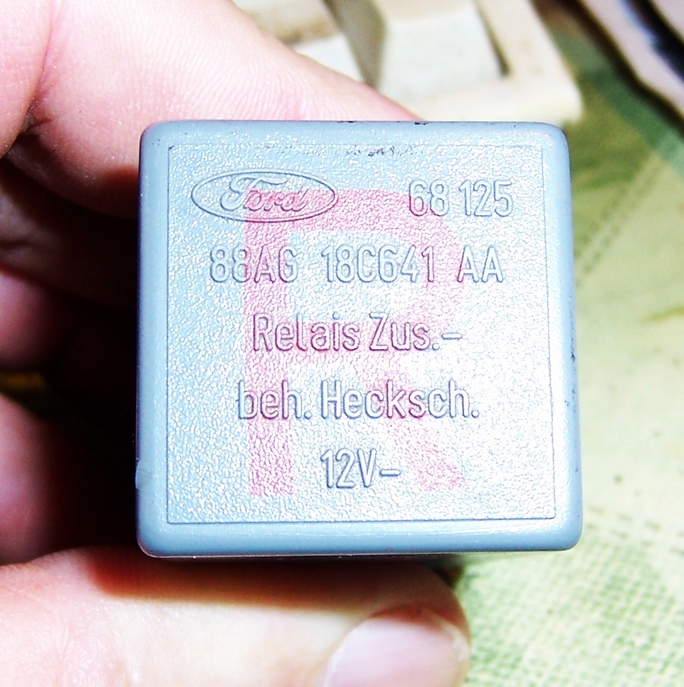

Takhle vypadá to relé uvnitř a venku. Relé, rok výroby 1995, vypadá uvnitř jak kdyby bylo nové, elyty krásné nenafouklé.

fero_b · #12 Příspěvek od **fero_b** » 10 úno 2014, 15:58

ta elektronika v tom rele je zrejme ten casovaci obvod, nuz to by samorejme ciastocne ulahcilo situaciu..

fero_b · #13 Příspěvek od **fero_b** » 12 úno 2014, 13:05

zohnali sme na vrakaci za 10Eur take rele ako tu na fotkach ukazuje kbulda, co plni presne taku funkciu ako je potrebne..jedine to rele je zrejme podla velkosti kontaktov len 30A ale to je uz detail, s tym zopneme 80A a snimanie motora pojde z cidla oleja..

kbulda - diky, pomohlo...ten U6047B je to co tam presne treba :-)

fero_b · #14 Příspěvek od **fero_b** » 09 bře 2014, 22:24

chcel som len napisat, ze sme to cele vyriesili, snimac zapnuteho motora sme zobrali zo snimaca tlaku oleja, a cele som to zabudoval do krabicky z kuprextitu (3 relatka) a prisrubovali do motoroveho priestoru. Ovladanie v kabine kamos kupil original na ebay, z forda, ktore malo vyhrievanie predneho skla, takze sme tam nedali ziadne dorobene tlacidlo, ale vsetko vyzera uplne originalne..funguje to cele bezchybne
