Problém se spínacím obvodem řízeným PIC

Zpráva

Zezula · #16 Příspěvek od **Zezula** » 06 kvě 2014, 22:17

Dík. Optočleny jsme taky zkoušeli, originál desku s optočlenem 817C (mám ji v ruce, ale nemám foťák :-(

)a 5V relátky, 4 ks na desce. Nešlo to, stejným způsobem padalo. Problém bude s těmi 230V. Pokud tam nejsou vůbec (relátka cvakají naprázdno), nebo 5V DC a místo žárovek svítivé diody, tak to jede jako lusk. Jako když by ta cívka relé dostala ránu od spínaných 230V a ovlivňovala tranzistor a ten pak PIC. Jinak si to neumím vysvětlit.
12V je olověná baterie 7,2 Ah, napětí po připojení více (4 třeba) okruhů na PIC (když měřím na prvním a postupně přidávám další) pořád drží 4,98V. :-(

#17 Příspěvek od **forbidden** » 07 kvě 2014, 09:10

No je to divný, používám relé řízený PICem ke spínání 230 VAC běžně bez problémů. Nikdy ovšem nemám napájecí napětí mcu společný s relé. Většinou ho beru přímo z filtračního kondíku. Stabilizátor má jen mcu a okolí, relé ne.
Napadla mě jedna věc, všechny nepoužitý piny mcu musí být jako výstupy, máš? pokud něco necháš ve vzduchu jen tak a je to vstup, chytá to ze vzduchu jakýkoliv rušení. Hlavně taky povypínej všechny periferie PICu, který nepoužíváš, zakaž přerušení, pokud nepoužíváš atd...

Rako · #18 Příspěvek od **Rako** » 07 kvě 2014, 19:03

Problém může a obvykle bývá v oscilátoru,tedy pokud je to ten kovový
vykuchaný z nějaké karty do počítače.Tyhle oscilátory mívají slabý rozkmit
signálu a některé jsou s otevřeným kolektorem.Krom toho musí být
umístěné co nejblíž k vývodu.Nejlíp je použít krystal nebo vnitřní
oscilátor v PIC.Jinak by to mělo šlapat,podobných obvodů s relátkama
jsem postavil hodně (byly to ovládací moduly k elektrokotlům),
nikdy nebyl žádný problém s rušením při spínaní.
A pokud to nechodí je problém v programu.

Zezula · #19 Příspěvek od **Zezula** » 08 kvě 2014, 06:41

Dík, no, oscilátor je origoš http://www.gme.cz/qo-20mhz-abund-p132-051

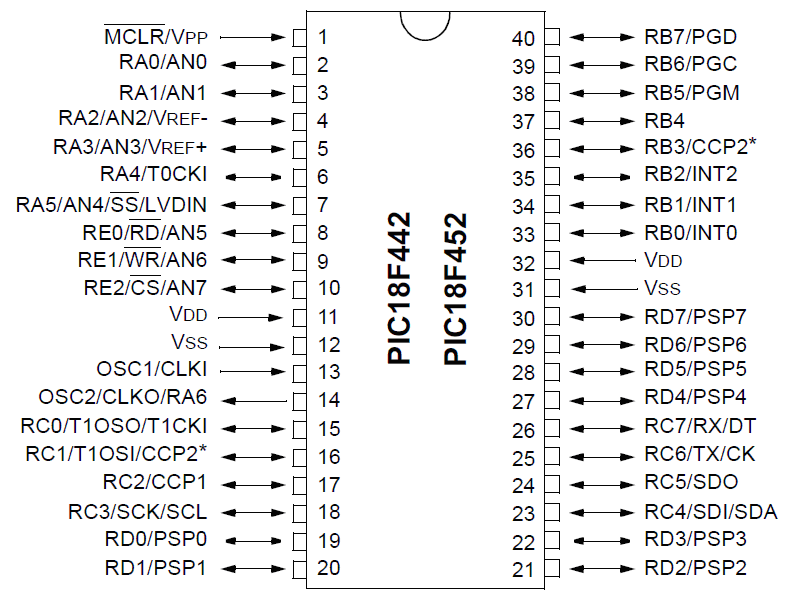

Tak ještě přikládám obsazení I/O na PICu a jednoduchý program, který poprve přejel celý v pohodě, pak ale už nikdy a skáče jak chce. Ten program jsem dostal a upravoval pak jen "střeva" - postup blikání a svícení, tu krustu kolem jsem nechal jak je. (S programováním jsem skončil u BASICu na ZX Spectrum :-)

)

Rako · #20 Příspěvek od **Rako** » 08 kvě 2014, 17:32

Tak v tomto ti nepomůžu,s "VOID-ama" totiž nekamarádim,každopádně
je to podivnej program.Přijde mi hodně složitej na blikátko.

Ještě k tomu oscilátoru,20Mhz je u tohoto typu vyhrazen jen pro
kvalitní krystalový oscilátor.Pro externí oscilátor s frekvencí
nad 10Mhz by se měl použít PLL násobič uvnitř PIC.

Ale když to takhle funguje,tak nic.

Zezula · #21 Příspěvek od **Zezula** » 08 kvě 2014, 18:46

Dík, tak tady pro mě začíná ono pověstné Španělsko. Byl by prosím ochotný někdo pomoct mi se zprovozněním? Napsal by mi prosím někdo základ jiného programu, ve kterém bych pak jen dolaďoval, které obvody se budou spínat - tu jeden, tu vícero najednou, jaké zpoždění budou mít a kdy? To musím až uvidím, jaký to má efekt. Bude tam asi 25 kroků (25x stisk tlačítka A, na tlačítko "ZPĚT" klidně rezignuju). A ještě teda - mám vyměnit oscilátor, nebo se to dá ošetřit programově? V případě, že se to osvědčí, rád přispěju na účet. Už mám z toho nervy v kýblu a jsem rozhodnutý jít zítra pro 14 spínačů a budu to řídit ručně. Já se z toho PICnu.

Chenzee · #22 Příspěvek od **Chenzee** » 08 kvě 2014, 20:52

ty poslouchej, kam jsi dal ten kond? Tys jej napojil k resetu a ne k napájecím pinům se mi zdá ... snad tedy máš jeden 100n přímo u napájecích pinů IO a tím je myšleno přímo jako přímo!

Zezula · #23 Příspěvek od **Zezula** » 08 kvě 2014, 21:39

Vau. Chenzee? Bingo

Přepájeno. Zatím to pětkrát projelo v pořádku :-)

Zezula · #24 Příspěvek od **Zezula** » 09 kvě 2014, 07:10

Tak i ráno to jede. Tak vám všem dík. Odcházím si blikat. :-)

Rako · #25 Příspěvek od **Rako** » 11 kvě 2014, 14:50

Asi to bude "S křížkem po funuse" ale nahrál jsem pár schémat
modulů pro elektrokotly.Omrkni blokování napájení,výstupní spínače
a pod...
Snad ti to v něčem pomůže.

Stáhni tady:
http://ulozto.cz/x2TL8UKs/elkotol-pdf

První modul je s relátkama,druhý s triakama a třetí má triaky i relé.
Pro dlouhou výdrž kontaktů relé.

První dva mají navíc JDM programátor přímo na desce.To by mohlo
zajímat i další lidi na fóru.

Zezula · #26 Příspěvek od **Zezula** » 11 kvě 2014, 18:13

Dík... tak ... je to blbý, ale doufám, že po funuse :-)

Zatím to jede teda. Ale stáhnu a nechám si v záloze. Určitě to nebude poslední schéma, tahle věc ... řídit něco procesorem ... se mi náramně zalíbila :-)

Tak hezký zbytek jara přeju.
