Spínaný zdroj 15V/5A k NTB, úprava na nabíječku PB aku

Zpráva

Andrea · #16 Příspěvek od **Andrea** » 15 pro 2012, 20:45

Ta "dvoj"dioda vypadá podle umístění spíš na zenerku.

Tazz · #17 Příspěvek od **Tazz** » 16 pro 2012, 12:48

Pvvs díky za radu jak hledat smd. Tak ta "dvojdioda" je PZM18NB3 - Voltage regulator diode. Překreslím to ve schematu.
Vypájel jsem R10 a místo něj dal 5K potenciometr. Napětí se dalo regulovat od 3V do 16,5V. Problém je, že napětí je dost nestabilní. Při nastavení hodnoty skáče +- 0,3V. Od 3V do 12V ve zdroji "cvaká". Cca 2x za sekundu. Nad 12V se frekvence zvýší na mírné bzučení. Vyměnil jsem potenciometr za rezistory cca 300 Ohm, napětí se ustálilo na 13,62V, ale bzučení zůstalo. Pokud k němu přidám paralelně rezistor 680 Ohm, mám na výstupu 14,4V. Asi tam dám jen přepínač 13,6 a 14,4. Ještě prověřím omezení proudu úpravou R4.

Atlan · #18 Příspěvek od **Atlan** » 16 pro 2012, 17:45

Ak by si to zatazil nejakou minimalno hodnotou prudu malo by to chodit, zasa nemozes chciet vyuzivatt krajne medze regulaciee.

Andrea · #19 Příspěvek od **Andrea** » 16 pro 2012, 18:59

Jde o to, co máš na primáru, jestli je tam nějaký obvod napájený z pomocného vinutí, tak se při malém napětí nejspíš restartuje. Chtělo by to kouknout se na výstup osciloskopem, jestli to cvrkání nejsou výpadky v důsledku restartu.

Tazz · #20 Příspěvek od **Tazz** » 17 pro 2012, 19:31

Upravil jsem na schematu tu dvojdiodu. Andrea měla pravdu. Jde o zenerku.
To kmitání při připojení potenciometru může být i starým ruským potenciometrem.
Právě jsem si říkal, že to nebudu hnát do krajností. Zdroj byl navrhnut na 15V, tak nemá smysl snažit se z něj udělat regulovatelný zdroj v plném rozsahu co dovoluje. Ani by to nebylo pro nabíjení příliš praktické. Zřejmě zůstanu u přepínače dvou napětí a přepínače několika hodnot pro omezení proudu. Jen musím vymyslet jak to nacpat do už tak přeplněného pouzdra zdroje.

Tazz · #21 Příspěvek od **Tazz** » 18 pro 2012, 17:11

Tak jsem otestoval proudovou regulaci. Výstupní napětí jsem nastavil 13,6V, k R4 150 Ohm jsem připájel 5K potenciometr. Stačil by 500 Ohm, ale nenašel jsem. Jako zátěž jsem použil auto halogenku na dálkové (spálené druhé vlákno) 12/60W. Zdroj se nerozeběhl. Tak jsem použil halogenku do podhledu MR16 12V/50W. Ta se rozsvítila. Proud cca 4A regulovat se dal asi do 2,5A, pak žárovka zhasla a jako by se odpojila. Proud byl cca 0,2A. Dělay to všechny halogenky. Asi v polovině výkonu se odpojily. Zkoušel jsem pak 20W, 10W a 5W. S regulací jsem se dostal na 0,5A. Což je použitelné. Jen u té 50W halogenky bylo ještě jedno zvláštní chování. Po připojení odebírala proud cca 0.3A +-0,1 a teprve cca po 3 sekundách se rozeběhla na 4A. Halogenky zřejmě nebudou tou pravou zátěží pro test zdroje. Nicméně mám ověřeno, že paralelním připojením rezistoru k R4 můžu regulovat proud od cca 0.5A do maxima. Teď to jen šikovně nabastlit.

Atlan · #22 Příspěvek od **Atlan** » 18 pro 2012, 17:15

Uz nepokusaj osud aj tak ti gratulujem ze si to dotiahol az tak daleko a este to ide.... lebo cakal som kazdu chvilu dym a koniec. Hlavne to neodpal pri skladani.

strikemobil · #23 Příspěvek od **strikemobil** » 03 dub 2014, 17:49

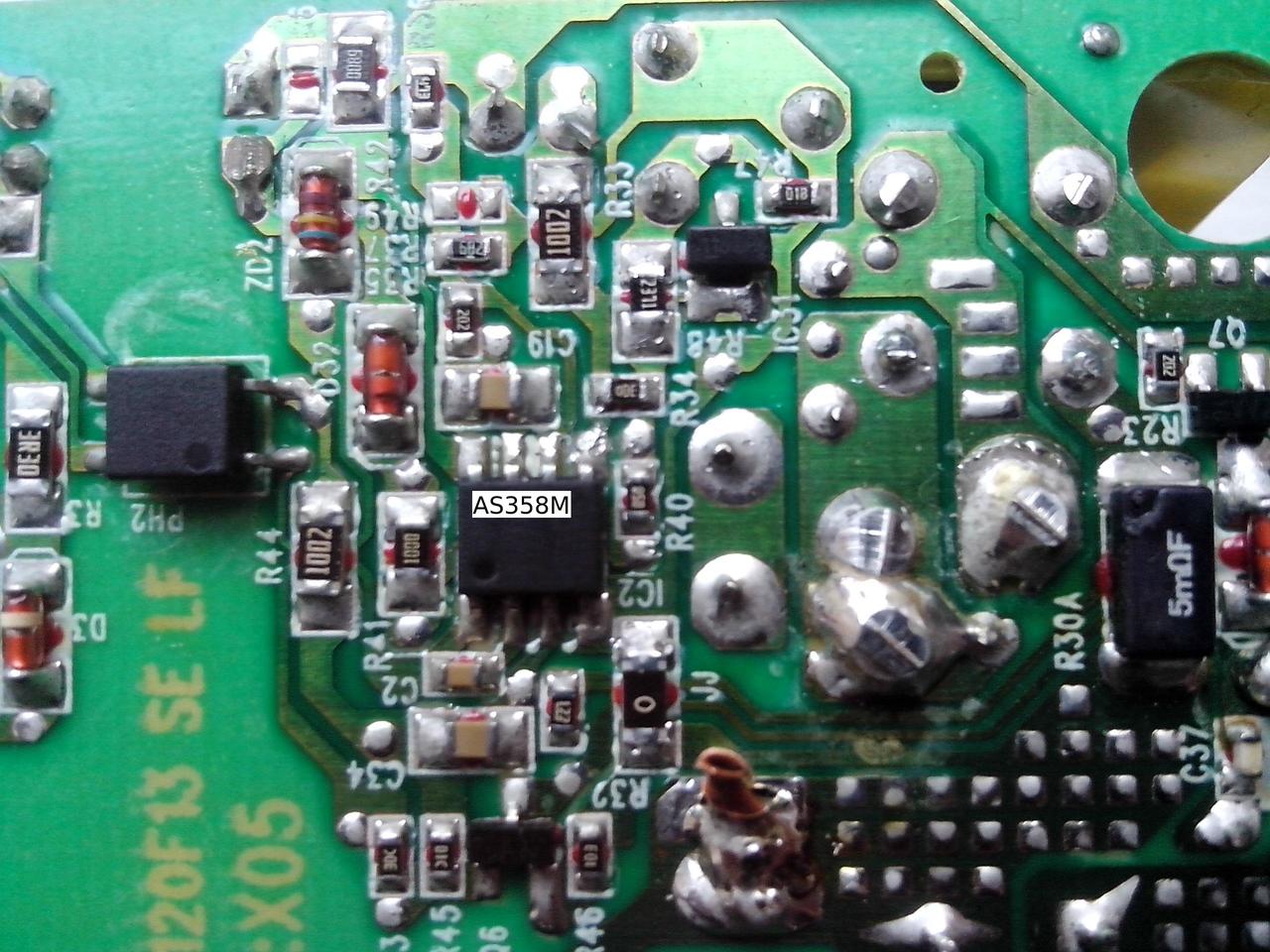

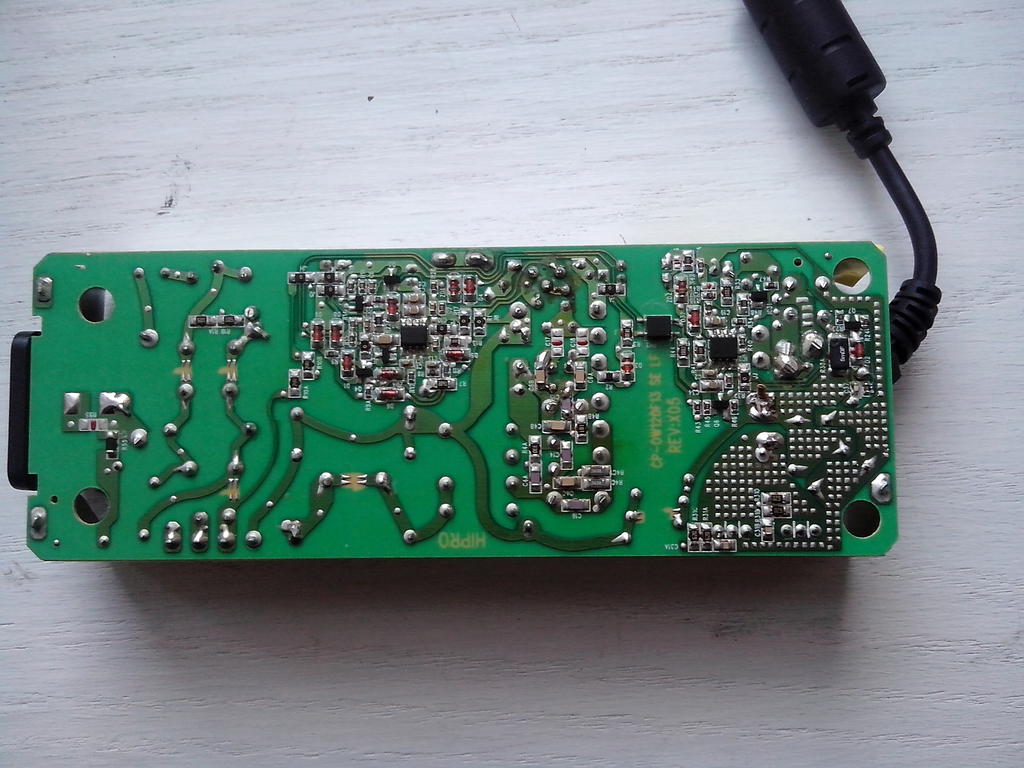

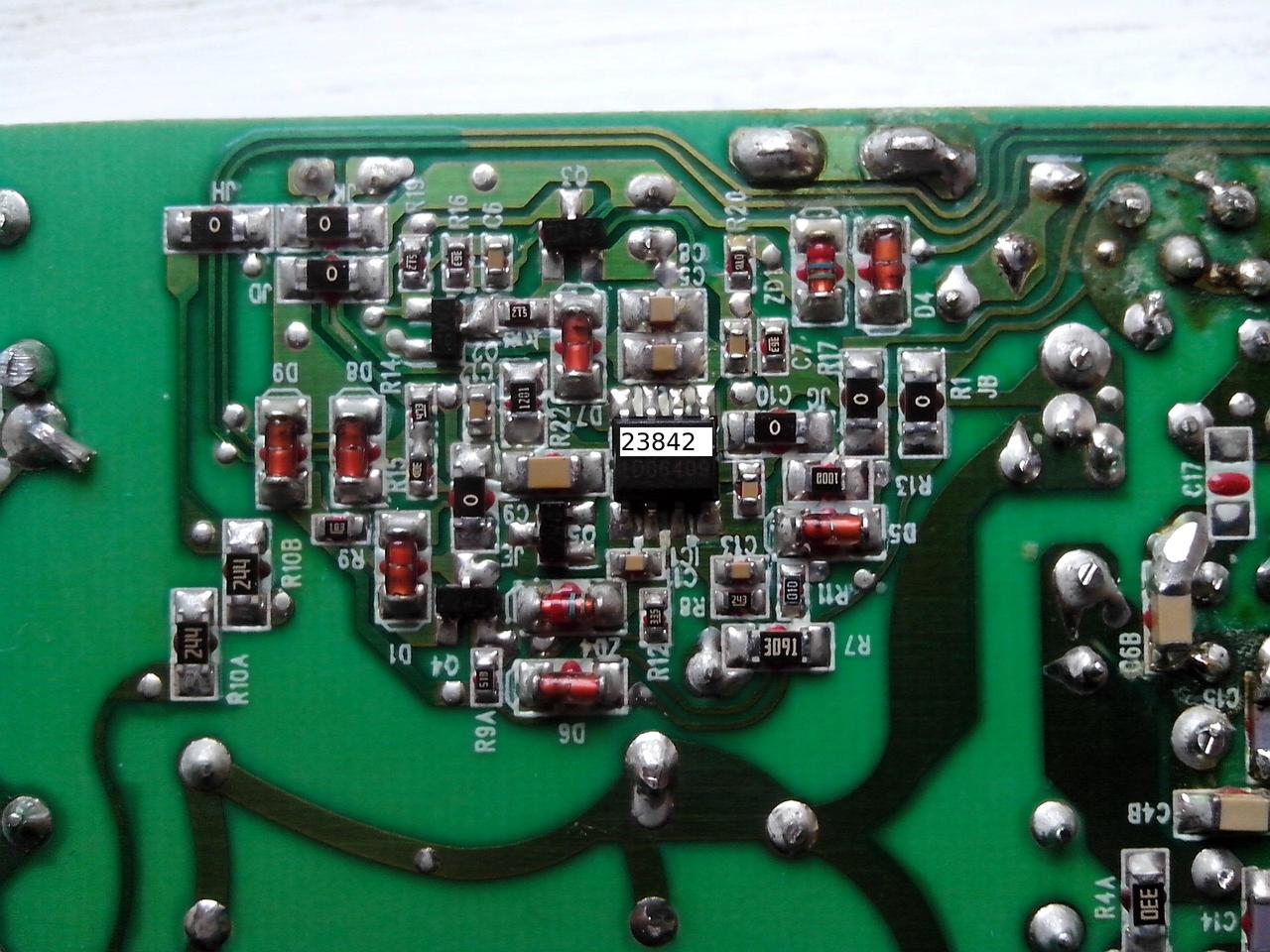

Ahoj. Snad ještě někdo zareaguje, nechci hned zakládat nové téma. Pokouším se o podobnou úpravu. Mám nabíječku z ntb HP s parametry: výstup 18.5V, 6.5A, 120W. Nebylo jednoduché přečíst z obvodu popis, tak je to na přiložených fotkách dopsáno v editoru. Snad je to čitelné. Je to AS358M. Snažil jsem se přijít na to, jak snížit napětí z 18,5V na 15V. Chci jej použít k napájení ntb Toshiba Tecra s1, které je na 15V. Nechci pokoušet osud a připojit ji bez úpravy. Myslím si, že je to už mimo toleranci. Nebo ne? Stáhl jsem si Datasheet: http://www.hqew.net/datasheet/AS358M$2d ... 14739.html . Ale nemůžu přijít na to, u kterého odporu změnit hodnotu, abych dosáhl 15V. Můžete mi prosím někdo poradit? :cry:

#24 Příspěvek od **masar** » 04 dub 2014, 10:00

Zakroužkoval jsem ti to.
:wink:

Buď snížit hodnotu R36 na 39k nebo zvýšit R37 na 820Ω.
Tady je schema:

strikemobil · #25 Příspěvek od **strikemobil** » 04 dub 2014, 17:34

Ahoj. Pustil jsem se do toho a konečný výsledek je úspěch

. Nejdřív jsem to zkoušel se změnou odporu R37, ale napětí vyletělo přes 25V a zdroj se vypnul. Nemá tam být změna na 8K2? Dlouho jsem s elektronikou nedělal, tak si nejsem jistý, ale je to jedno, protože druhá varianta funguje. Předpokládám, že je to komparátor snad. Nyní dává zdroj 15,3V a to je ok.
Mimochodem, odkud jsi stáhl to schema? Moc díky za pomoc.

#26 Příspěvek od **masar** » 04 dub 2014, 20:35

strikemobil píše:...Nemá tam být změna na 8K2?...

Omlouvám se, jistě, 8k2. Napsal jsem zvýšit (6k8), pak jsem vybíral z tabulky odporových řad nejvhodnější "číslo" a zrak mi utkvěl na 820 :oops:

Schémátko jsem našel na polském fóru Elektroda.pl tady:
http://www.elektroda.pl/rtvforum/topic2767200.html
:wink:

strikemobil · #27 Příspěvek od **strikemobil** » 06 dub 2014, 20:03

Je to super, když se mám kam obrátit o radu a on mi někdo (konkrétně masar) pomůže. V dnešní době... Tak ti ještě jednou díky.

markyz · #28 Příspěvek od **markyz** » 27 čer 2014, 10:50

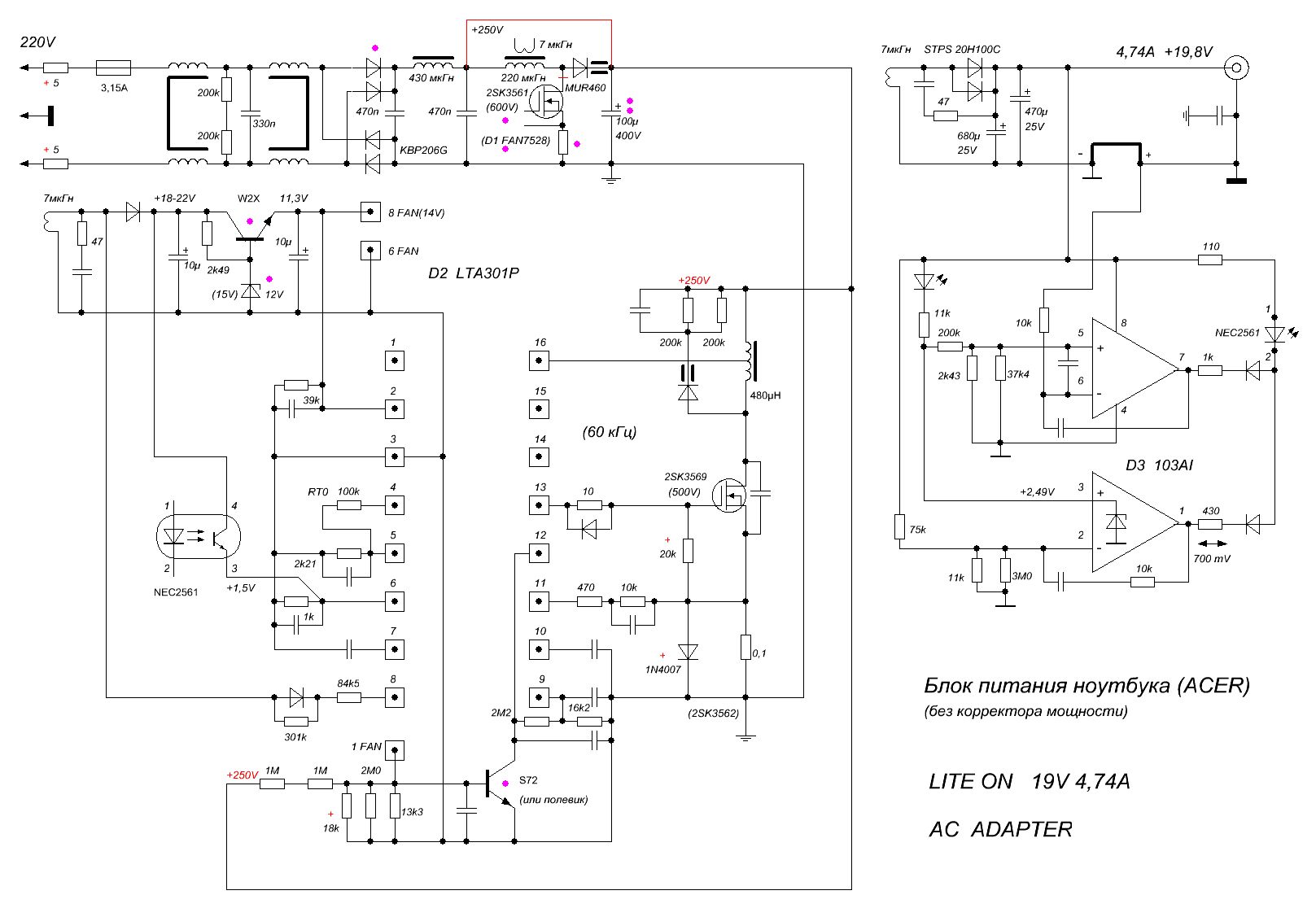

Ahoj všem, po 30-ti letech jsem se pustil do "bastlení", resp. do úpravy výstupního napětí u zdroje pro NB. Potřebuji změnu z 18,5 V na 12 V pro LED pásky. Bohužel mé znalosti ze spš už nestačí a taky paměť není co bývala. Najde se tu nějaká ochotná duše a poradí. Jedná se o zdroj HP PPP012L (PA-1900-05C1). Podařilo se mi sehnat schema. Snad je to ono. Předem děkuji.

#29 Příspěvek od **masar** » 27 čer 2014, 11:56

Např. změnou rezistoru 75kΩ(v invert. vstupu D3) na cca 41kΩ. :wink:

markyz · #30 Příspěvek od **markyz** » 27 čer 2014, 14:10

Mockrát děkuji, ani jsem nepočítal s tak rychlou reakcí. Na desce jsem sice odpor 75k nenašel (asi nějaká modifikace), ale směr byl dobrý. Nahradil jsem odpor 28,7k trimrem a podařilo se nastavit požadované napětí. Teď už jen nahradit odpovídajícím odporem a je hotovo. Večer budu doma pochválen před nastoupenou jednotkou

Jen to výstupní napětí je nějaké kolísavé v řádu desetin voltu.
Teda obdivuju všechny bastlíře, kteří mají trpělivost se zaobírat s SMD součástkami. Na okamžik jsem se podíval jinam a odpor byl v pr...
Ještě, že mám historické zásoby čtvrtwattů.
