Jak spínat výstupem z procesoru relé a zároveň triak?
Moderátor: Moderátoři
že to na chvilku sepne nevadí, obvod bude napájen neustále.
Tak další pokus... ne, že mě ukamenujete
elektro jsem nestudoval, pouze se tomu snažím věnovat a sám se vzdělávat (ale ty základy bohužel kolikrát chybí, proto se raději zeptám Vás než začnu s výrobou DPS). Tím chci Všem poděkovat za trpělivost
Jinak se chci zeptat, je nějaká jiná možnost resetu programu v tom 12f675 než přerušit napájení přes JP1?
Tak další pokus... ne, že mě ukamenujete
elektro jsem nestudoval, pouze se tomu snažím věnovat a sám se vzdělávat (ale ty základy bohužel kolikrát chybí, proto se raději zeptám Vás než začnu s výrobou DPS). Tím chci Všem poděkovat za trpělivost
Jinak se chci zeptat, je nějaká jiná možnost resetu programu v tom 12f675 než přerušit napájení přes JP1?
- Přílohy
-
7788.png- (11.17 KiB) Staženo 108 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Na pozici těch diod v napájení jsou lepší nějaký schottky typu BAT85 apod. Ten PNP tranzistor je mnohem lepší, ale neznám konfiguraci výstupu toho PIC (ani PIC jako takový), tak snad přidat seriovou diodu s R1 či odpor mezi BE.
Relé samozřejmě na napětí VCC, t.j. asi 5V.
Relé samozřejmě na napětí VCC, t.j. asi 5V.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Mysli na to, že napájecí napětí PIC bude o úbytek na diodě menší, než na emitoru tranzistoru. Takže bez děliče či seriové diody v bázi to bude pořád na hraně.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]

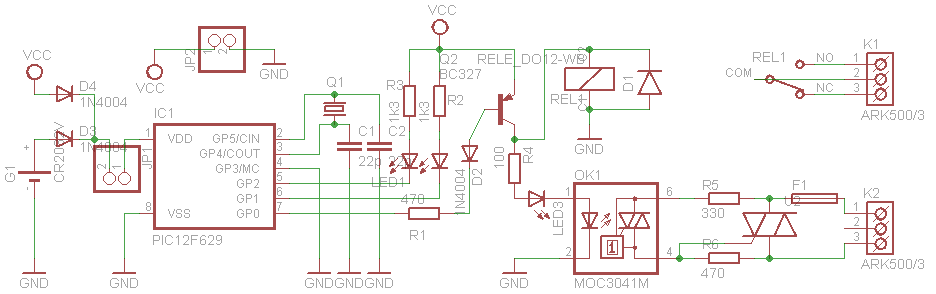

Tak jsem přidal diodu, ale pořád řeším reset obvodu. Tlačítkem (JP1) sice relé opadne, ale program v procesoru běží dál a kontrolní ledky blikají (jedná se o periodický časovač http://jirky.webz.cz/index.php?page=casovac-12f629-12f675 ) co teď s tím?
jediné co mě napadlo je dát tam vypínač, který rozepne jak JP1 tak napájení z JP2
jediné co mě napadlo je dát tam vypínač, který rozepne jak JP1 tak napájení z JP2
- Přílohy
-
- tim98.png
- (12.17 KiB) Staženo 90 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Zkus tam dát přepínač a VCC (VDD) procesoru při resetu zkratovat na zem.
Pak třeba i zjistíš, kudy se ten obvod dál napájí....
Pak třeba i zjistíš, kudy se ten obvod dál napájí....
