SUPER 254E změny v zapojení

Zpráva

5410261230 · #1 Příspěvek od **5410261230** » 26 črc 2014, 21:41

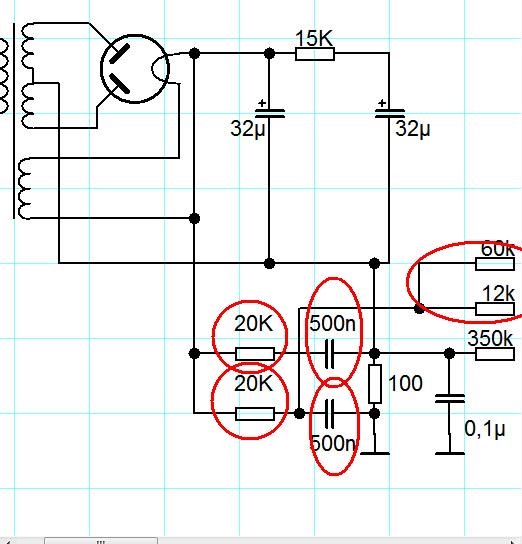

Při formátování kondenzátorů jsem zjistil, že zapojení neodpovídá dodávanému schématu dává tato úprava smysl? Jelikož je to stavebnice nemusel tento přístroj nikdy fungovat. Nepřipomíná to nějaké jiné schéma?

#2 Příspěvek od **ok1hga** » 27 črc 2014, 03:47

ten zdroj má ale zapojení stejné, tedy až na hodnoty součástek . . .
. . . porovnej se schématem.

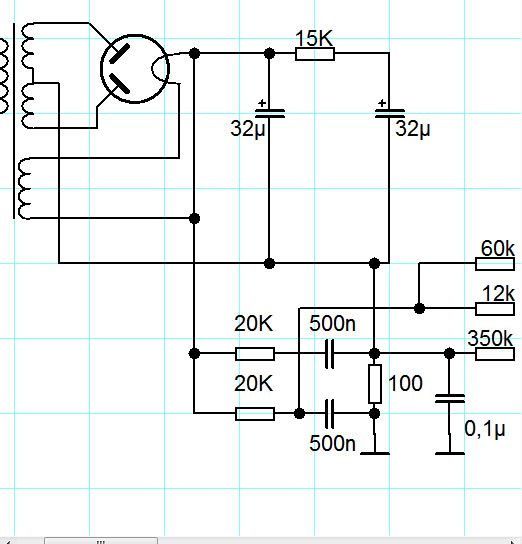

Tvůj namalovaný odpor 100Ω je zdrojem předpětí . . .

zakroužkované součástky můžou být jako nějaká dodatečná filtrace,
bohužel to nic neříká o zapojení zbytku rádia.

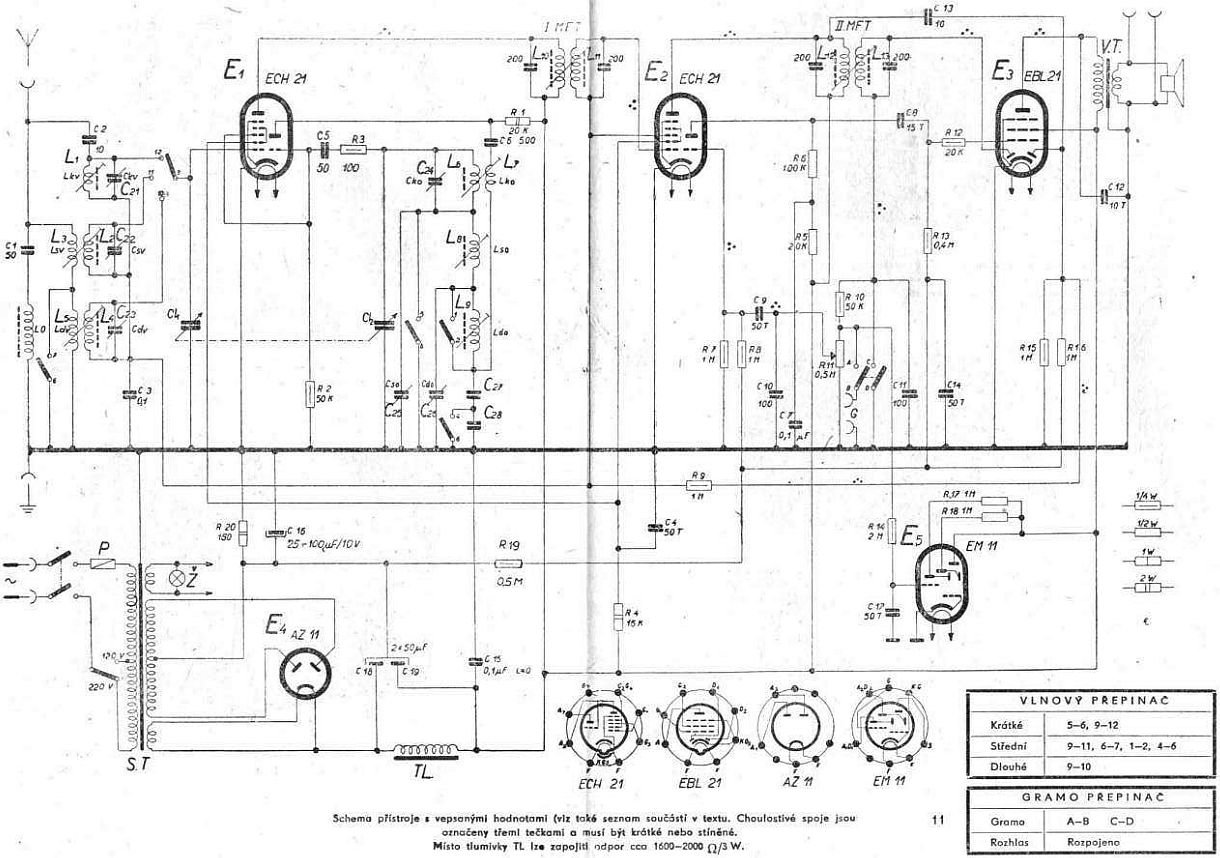

Domaluj to schéma celé, aby byly vidět celkové souvislosti . . .

Proč nepokračuješ v původním vlákně ?
Po vhodném přejmenování podle názvu stavebnice by to šlo,
navíc by to bylo pospolu pro další zájemce o téma . . .
