Reproduktory 2.1 Philips SPA 7300

Zpráva

multa62 · #1 Příspěvek od **multa62** » 07 lis 2014, 15:35

Zdravím všechny,

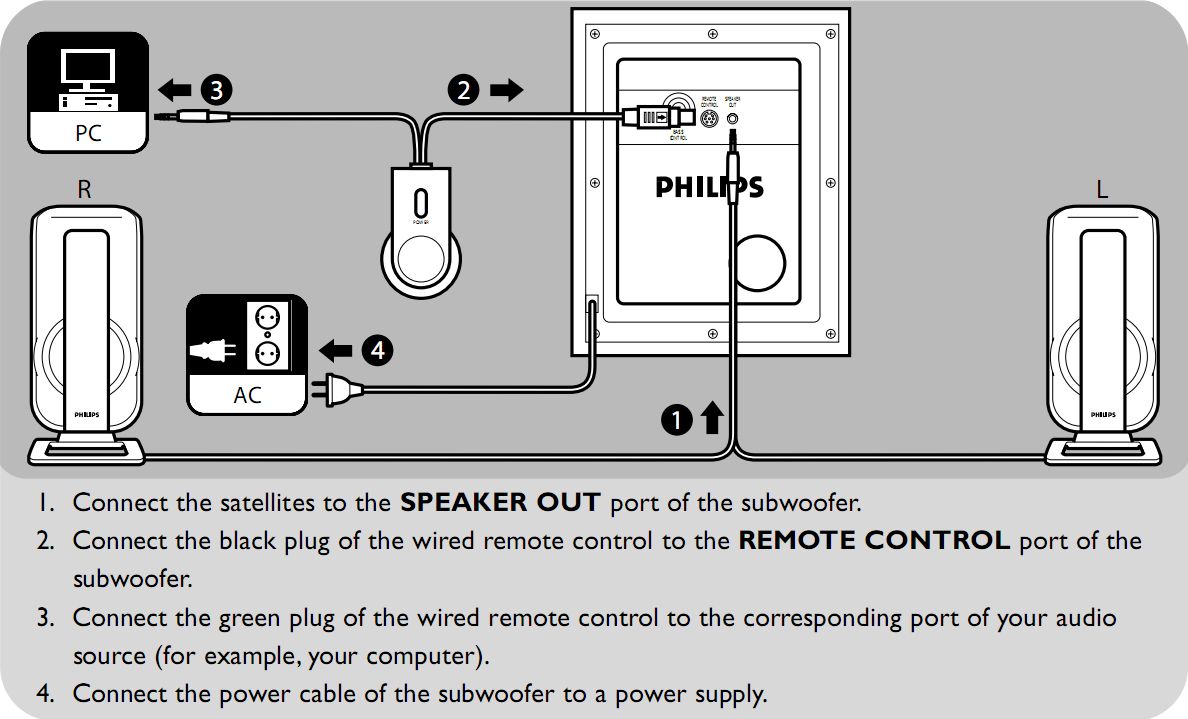

Byl jsem požádán o opravu zesilovače z aktivního subwoferu (bylo ztraceno drátové dálkové ovládání). Takže to nejde zapnout ani regulovat hlasitost.
Celkové schema by mi velmi pomohlo. Stáhl jsem si datasheet konc. stupně, ale moc moudrý z toho nejsem, je to v podstatě zapojení koncového IO a to mi nepomůže. Potřeboval bych právě ten regulační obvod.
Prosím nemá někdo schema nebo odkaz, případně vlastní zkušenost s opravou. Budu velmi rád za každé nakopnutí správným směrem.

#2 Příspěvek od **Michal22** » 07 lis 2014, 16:22

Sám sis odpověděl- datasheet koncáku ti asi opravdu nepomůže k nahrazení drátového ovládání. Musíš se podívat jaký je tam obvod pro řízení hlasitosti a spol. Z jeho datasheetu už třeba něco vymyslíš.
Celkové schéma od takového zařízení bude asi problém...

#3 Příspěvek od **ok1hga** » 07 lis 2014, 23:27

měl by ti stačit multimetr, najít zapínání sestavy a najít vstupy . . .
a udělat krabičku s vhodným potenciometrem a vypínačem . . .

multa62 · #4 Příspěvek od **multa62** » 08 lis 2014, 09:23

Zdravím a děkuji za odpovědi,bohužel mi moc nepomohly.Na DPS je kromě koncáku ještě jakýsi řídící obvod 8 Pin IO a 2 SMD tranzistory.Taže to tak jednoduché asi nebude.
Domnívám se , že to schema by to vyřešilo zcela jednoznačně.Jinak je to vše na metodě pokus-omyl,čili zdlouhavé a vzhledem k současným cenám
těchto 2.1 soustav asi nereálné.Nedělám to na kšeft,chtěl jsem pomoci kamarádovi ,zákazníka bych s tím asi poslal jinam.

#5 Příspěvek od **Hill** » 08 lis 2014, 09:31

Ten řídící obvod bude nejspíš dvojitý operační zesilovač zapojený jako část frekvenční výhybky.
Přečteš na těch švábech nějaké označení?
Na ovladač musí vést buď napájecí vodič, ale častěji je tam jen vyvedený jen signál STD BY k vypínači. To už by podle datasheetu mělo jít dohledat.

Thales · #6 Příspěvek od **Thales** » 08 lis 2014, 11:28

Google 10 vteřin
http://www.elektroda.pl/rtvforum/topic1203285.html

Ty SMD trandy pravděpodobně invertují signál stad-by.

multa62 · #7 Příspěvek od **multa62** » 08 lis 2014, 11:39

Ad Thales ,
kamaráde moc děkuji v podstatě to je přesně to-co hledám,se zapojením si poradím,polsky umím,takže téma je v podstatě vyřešeno.Já jsem to do Googlu dával a stejně jsem se nic nedozvěděl.Je třeba vědět,jak dotaz formulovat.
Ještě jednou děkuji všem,kteří se mi snažili pomoci.S pozdravem jak říká Hložánek : Ať se dílo daří .

Thales · #8 Příspěvek od **Thales** » 08 lis 2014, 12:03

Já tam dal v prvním levelu prostě celý název přístroje a šel se podívat na obrázky. Viděl jsem konektor - klik a bylo.
