Snizeni proudu za bipolárním tranzistorem BD137-10 Arduino

[blackchicken]

Zdravim

nejsem elektrikar ale po dlouhe dobe jsem si chtel udelat nejaky projekticek a oprasit arduino. Nasel jsem si tento tutorial:

http://www.apcc.tk/diy-projects/pwm-arduino

Udelal jsem si plosnak, program jsem si napsal upravil vse funguje jak ma ale nastal problem pri pripojeni ventilatoru. Jedna se o 2ks ventilatoru DC-12V 4.9W dle meho vypoctu 0.4A

Zdroj mam 12V 2A

Obvod ma dva okruhy pro dva nezavysle signaly z arduina. Arduino napajim ze stejneho zdroje, ground z arduina k minusu 12V na svorkovnici. Vetracky maji impulsy ale neroztoci se, vse jsem premeril, milionkrat se podival jestli mam spravne bazi jestli jsem nahodou neotocil tranzistor vse ok. Zjistil jsem po premereni divnou vec. Pred tranzistorem je 12V a 0.5A vetracek vali jak blazen, ovsem na colectoru kdy je tranzistor signalem naplno sepnut je 12V ale pouze 0.12A a to uz nestaci na roztoceni vetracku. Jestli to chapu dobre tak optosoucastka prez PWM otvira zavira 12v ze zdroje, prez odpor jdeme prez bazi tranzistoru ktery otvira plnou palbu 12V do vetracku. Jenze se tam v nem nejak ztrati 0.38A . Kde je problem? Moc diky za vase rady.

[ok1hga]

odpory R3 a R4 vyměň za hodnotu 1K, tranzistory nejsou dostatečně otvírány . . .

[blackchicken]

Buh ti to oplat na detech du to prubnout.

[blackchicken]

Perfetkni slape jak hodinky diky moc.

[monterjirka]

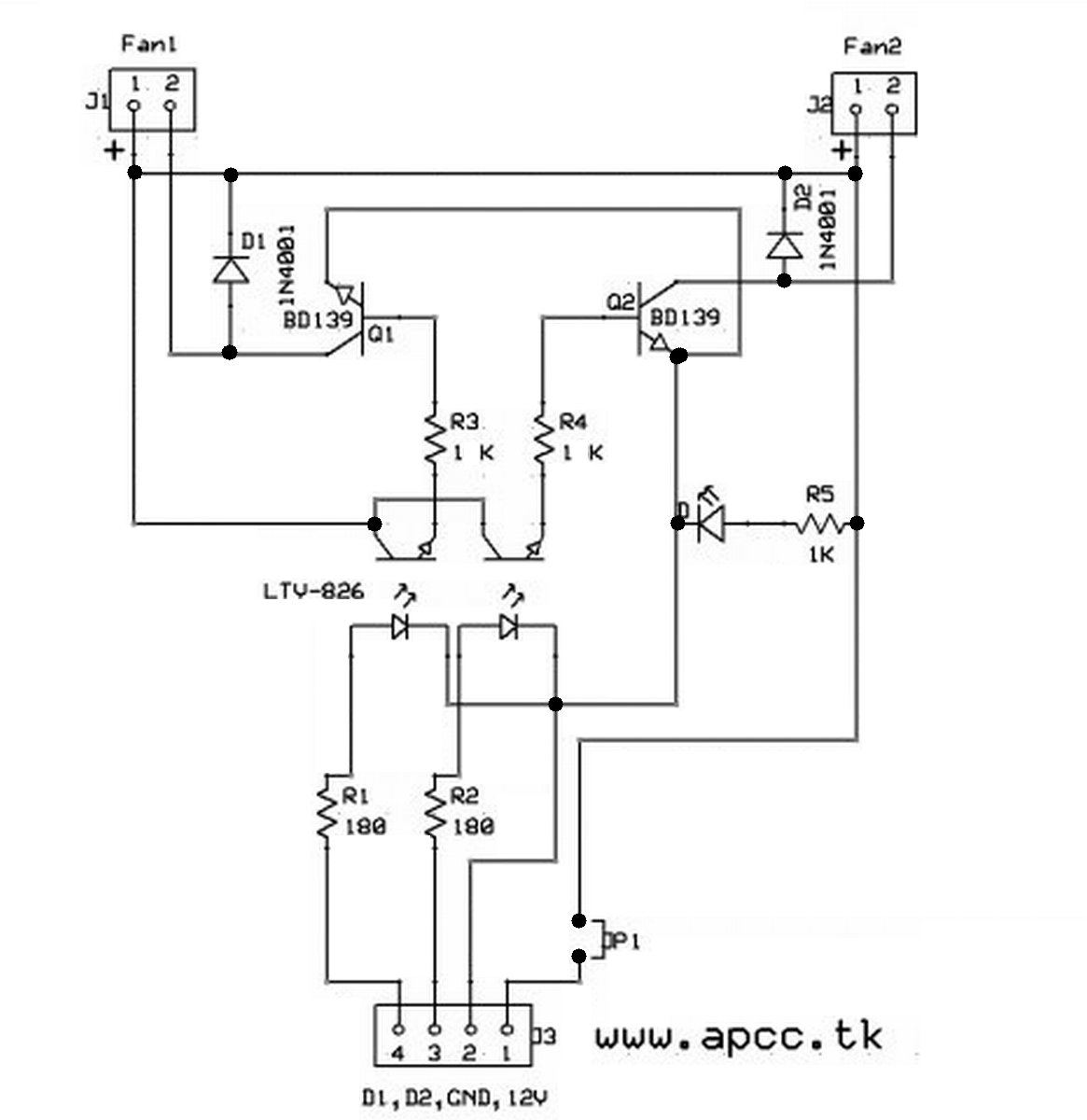

Koukám na to a mám dojem jako kdyby tam nebyl vidět "puntík", aby bylo GND spojeno na emitory výkonových tranzistorů. Bez toho spojení si neumím představit jak by to fungovalo.

[ok1hga]

aby ti to nebylo líto . . .

[monterjirka]

Dík. Teď je to jasné jak to má být...

Ale jako "věčnej rejpal" bych to zpochybnil jako celek - Jestliže je použit jeden napájecí rozvod (GND a +12V), považuji optočleny za "přepych", asi bych to řešil tranzistory s větším zesílením (příp. darlingtonem), aby tam mohly být v bázi větší odpory, a ty bych přímo připojil na výstupy procesoru.

[blackchicken]

jj taky jsem si toho vsiml ale jako lajk jsem jel podle tistaku, tam to davalo smysl.

[p32]

Puntíků není nikdy dost a domýšlet se, kde nějaký chybí nebo ne, protože byl někdo líný ho dát i u toho T, tak to je docela přepych.

[Michal22]

Já jsem zastáncem puntíků všude, kde je vodivé spojení, protože by se to potom mohlo zaměnit s "rozpletem" sběrnice.

[blackchicken]

Jako uplny lajk jsem zastance puntiku taktez, je to pak jasne citelne i pro ....... jako ja hehe. Jinak predelal jsem plosnak na svorkovnice pro 4 vetracky dva nezavisle okruhy vsecko pracuje jak ma. Jeste jednou moc diky a krasny novy rok plny uchvatnych vynalezu
