Jak zapojit 25 Led diod SMD?

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
Michal22
Příspěvky: 8229
Registrován: 28 bře 2012, 00:00
Bydliště: Brno

#16 Příspěvek od Michal22 »

Tak tímhle si můžeš koledovat o zničení některých LEDek.
Každá LED má trochu jiné parametry- např. pokud bude mít jedna o něco vyšší Uf, tak přes ni poteče o něco nižší proud (a naopak). Potom se ti může stát, že jedna LEDka přestane svítit, díky tomu ti potom odejdou i ostatní (protože jakmile se ti jedna přeruší, vzroste ti na ostatních napětí a dojde k destrukci i ostatních.
Znovu a snad naposledy- jestli chceš mít jistoru, tak buď dej LED do série nebo ke KAŽDÉ dej separátní odpor pro omezení proudu.
Civilizace založená na oboustranné lepící pásce nemůže dobře skončit...
I kdyby se z tebe jednou stal král, neodsuzuj lidi, kteří ti nebudou provolávat slávu- raději se zeptej sám sebe, proč tomu tak není...
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#17 Příspěvek od PavelFF »

Tohle je principiálně špatné řešení. Ne že by to nesvítilo, ale v každé pětici diod bude některá svítit víc a některá míň. Možná to nebude vadit a rozdíly mohou být neznatelné. Budou mít každá trochu jiný proud , což odpovídá svitu.

Dále když z pětice naprosto shodných diod(což v reálu nejsou) odchází proud 10mA, tak jednou diodou teče (teoreticky) pětina , tj. 2mA.

Takže alespoň jedna dobrá zpráva : Ke spálení žádné z diod nikdy nemůže dojít, pokud každá sama o sobě vydrží proud 10mA.
Uživatelský avatar
hezzon
Příspěvky: 6
Registrován: 05 led 2015, 00:00

#18 Příspěvek od hezzon »

To je sice fakt, ale prece kdyz je zapojim do serie, tak staci aby odesla jedna a nebude svitit zadna. Tak nevim co je lepsi..
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#19 Příspěvek od PavelFF »

Jak často asi tak budou odcházet ledky napájené sníženým proudem? Rozhodně to nestojí za řeč.A identifikace závady je snadná. Tohle vlákno je fakt trochu psychedelické na dvě součástky.
"Nejlepší" řešení je ke každé diodě dát jeden odpor. Tak na první pohled poznáš viníka.
Uživatelský avatar
hezzon
Příspěvky: 6
Registrován: 05 led 2015, 00:00

#20 Příspěvek od hezzon »

Parada diky :lol: Ja to budu poustet max 4h mesicne, prevazne na vystavach papirove ligy :wink: Takze to nebude nejaka extremni zatez...
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#21 Příspěvek od PavelFF »

Tak až budeš mít konečně jasno ve volbě topologie, dej sem náčrtek ke kontrole. Abys ty diody neodvařil.

Mě by zajímala praktická modelářská stránka, jestli budou v nějaké maketě svítidla nebo jen tak uvnitř budovy. Nedávno jsem totiž někde viděl maketu sloupu veřejného osvětlení pro modelovou železnici a vypadalo to hnusně. Dioda byla moc velká.

A přívodní drátky na straně diody můžeš dát co nejslabší(průměr 0,1-0,06mm), pokud to bude potřeba kvůli modelovosti ve viditelné části. Stačí jen lakované (smaltované) na vinutí transformátorů (bez plastové izolace) - proud je nepatrný a napětí taky. Klidně to snesou. Uvnitř použij klasické vodiče - lanka.
Uživatelský avatar
ZVUK2000
Příspěvky: 4397
Registrován: 22 dub 2012, 00:00
Bydliště: Karvinsko

#22 Příspěvek od ZVUK2000 »

hezzon píše:To je sice fakt, ale prece kdyz je zapojim do serie, tak staci aby odesla jedna a nebude svitit zadna. Tak nevim co je lepsi..

LEDky nejsou žárovky. U diod všeobecně častěji dojde k průrazu PN přechodu (zkratu).
Uživatelský avatar
vava
Příspěvky: 56
Registrován: 20 led 2012, 00:00

#23 Příspěvek od vava »

Uživatelský avatar
hezzon
Příspěvky: 6
Registrován: 05 led 2015, 00:00

#24 Příspěvek od hezzon »

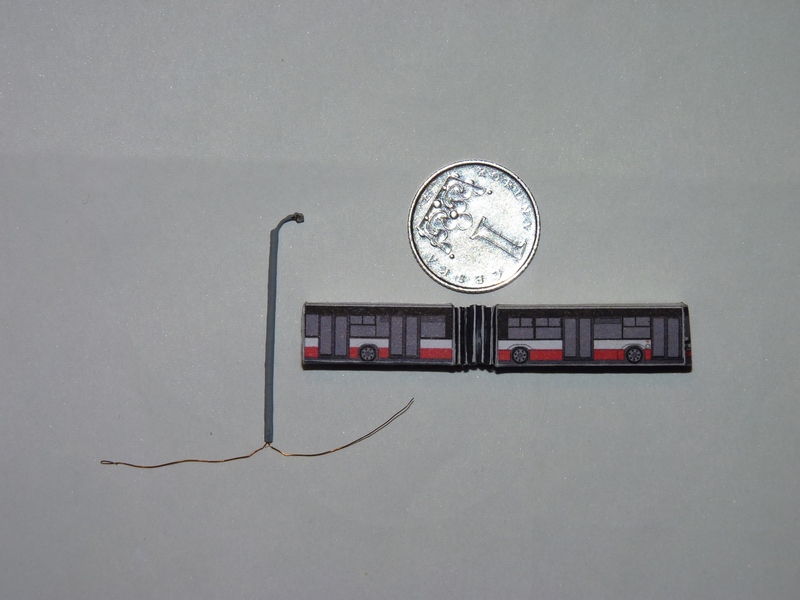

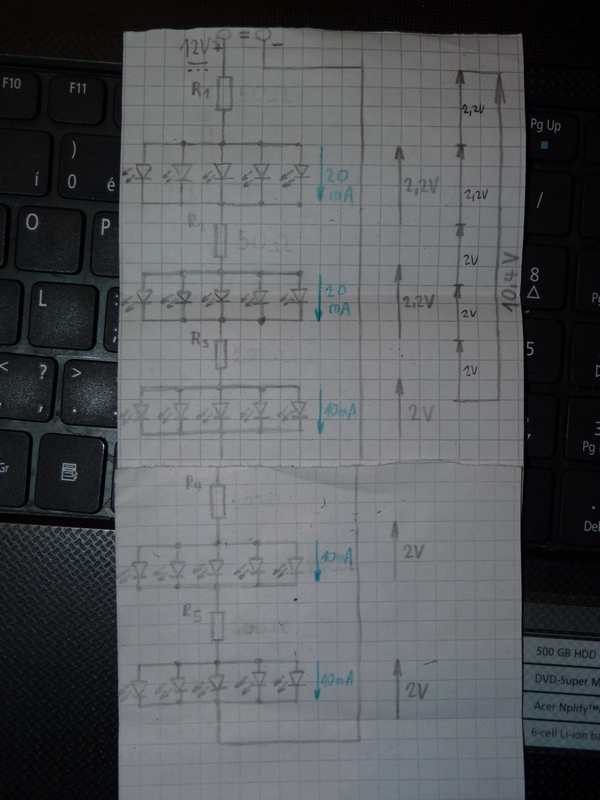

Tak tady dám na odlehčení ukázku jak to vlastně celé bude vypadat v lampičce. A ještě přidám fotku úplně prvotního návrhu v sérii větví, což je ještě větší blbost než zapojení paralerní...Alespoň dle mého subjektivního názoru..
Přílohy
(218.67 KiB) Staženo 41 x
(203.16 KiB) Staženo 76 x
Uživatelský avatar
vava
Příspěvky: 56
Registrován: 20 led 2012, 00:00

#25 Příspěvek od vava »

hezzon píše:Tak tady dám na odlehčení ukázku jak to vlastně celé bude vypadat v lampičce.


Aha ... tak beru nápad s hotovým LED páskem zpátky....tohle je opravdu velice SPECIFICKÁ aplikace
:lol: :lol:
Uživatelský avatar
Michal22
Příspěvky: 8229
Registrován: 28 bře 2012, 00:00
Bydliště: Brno

#26 Příspěvek od Michal22 »

hezzon- ten obrázek se zapojením LED je sice krásný, ale jinak je to totální nesmysl. Podle prvního Kirchhoffova zákona je součet proudů do uzlu vtékajících roven součtu proudů z uzlu vytékajích- čili nemůžeš čekat to, že ti přes LED, které jsou na 10mA, poteče proud 20mA (aniž by došlo k destrukci LED).
Máš dvě základní možnosti řešení svého problému- buď si přivedeš napájení ke každé LED separátně a proud omezíš odporem u každé zvlášť nebo LED zapojíš JEDNOTLIVĚ do série a proud omezíš jendím společným odporem. Ale v tom druhém případě bys měl použít v jedné sériové větvi LEDky stejných paramtrů (If a Uf).
Prostě se vyvaruj toho, aby kdekoliv v obvodu byly natvrdo zapojeny dvě LED paralelně.
Přílohy
(74.46 KiB) Staženo 43 x
Civilizace založená na oboustranné lepící pásce nemůže dobře skončit...
I kdyby se z tebe jednou stal král, neodsuzuj lidi, kteří ti nebudou provolávat slávu- raději se zeptej sám sebe, proč tomu tak není...
Uživatelský avatar
Michal22
Příspěvky: 8229
Registrován: 28 bře 2012, 00:00
Bydliště: Brno

#27 Příspěvek od Michal22 »

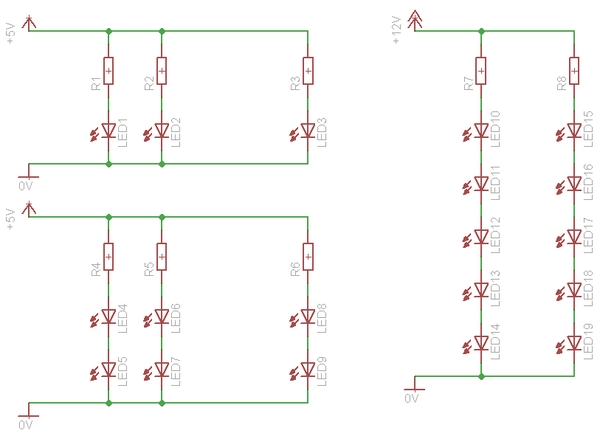

No, nepopsal jsem to úplně správně, sám jsem se do toho zamotal- pokud spojíš paralelně 5 LED s If=10mA, tak společný proud bude 50mA. Pokud spojíš paralelně 5 LED s If=20mA, tak bude společný proud 100mA.

A aby to bylo komplet, protože v tom evidentně trochu plaveš:
(vše vztaženo k tomu obrázku, co jsem dal jako přílohu)

R1 bude pro LED s If= 10mA a Uf=2V roven 300Ω. Když dáš 330Ω, LED bude svítit o kousek míň, ale vydrží víc.
R1 bude pro LEd s If=20mA a Uf=2,2V roven 140Ω, když dáš 150 nebo 180Ω, tak to bude zase přínosem.

R4 bude pro LED s If= 10mA a Uf=2V roven 100Ω (klidně dej pro jistotu 120Ω)
R4 bude pro LEd s If=20mA a Uf=2,2V roven 30Ω (klidně dej 33 nebo 39Ω)

R7 bude pro LED s If= 10mA a Uf=2V roven 200Ω (klidně dej 220Ω)
R7 bude pro LEd s If=20mA a Uf=2,2V roven 50Ω (klidně dej 56Ω)
