SMD tranzistor k MCU pro +5V/150mA??

Zpráva

pirat077 · #16 Příspěvek od **pirat077** » 21 zář 2015, 20:25

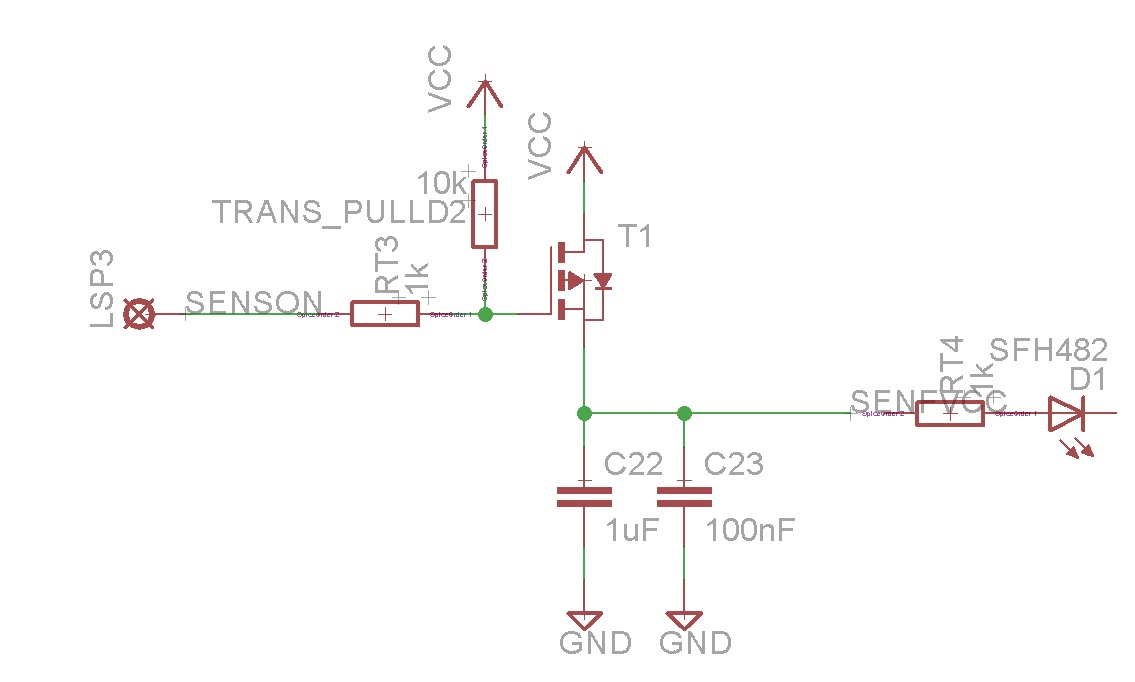

lesana87 píše:Tak nám ještě prozraď, jak jsi to zapojil.

lesana87 · #17 Příspěvek od **lesana87** » 21 zář 2015, 20:31

Takže máš ten MOSFET obráceně. Že nejde vypnout ti nevadilo?

pirat077 · #18 Příspěvek od **pirat077** » 21 zář 2015, 20:46

lesana87 píše:Takže máš ten MOSFET obráceně. Že nejde vypnout ti nevadilo?

já jsem to namaloval naopak, vypnout jde

misocko · #19 Příspěvek od **misocko** » 21 zář 2015, 21:00

ake je napetie medzi G mosfetu a GND v case ked to je zapnute?

pirat077 · #20 Příspěvek od **pirat077** » 21 zář 2015, 21:10

misocko píše:ake je napetie medzi G mosfetu a GND v case ked to je zapnute?

Počáteční hodnota při sepnutí cca 149mV, ustálí se na 98 mV

lesana87 · #21 Příspěvek od **lesana87** » 21 zář 2015, 21:17

Podle těch uvedených hodnot odporů a za předpokladu, že Vcc je +5V nemůže být na gate méně než 0,45V, takže co dalšího nesedí podle obrázku?

#22 Příspěvek od **Bernard** » 21 zář 2015, 21:40

Na obrázku není voltmetr. Kdoví, jaký má odpor.

pirat077 · #23 Příspěvek od **pirat077** » 21 zář 2015, 21:45

lesana87 píše:Podle těch uvedených hodnot odporů a za předpokladu, že Vcc je +5V nemůže být na gate méně než 0,45V, takže co dalšího nesedí podle obrázku?

moc se omlouvám, ještě jsem tam měl připojený něco...

S jednou ledkou a odporama přesně podle schématu je to př sepnutí (zemí) 0,456V

Zajímavý je, že při svitu jedné ledky je na výstupu skoro přesně +5V...ale při zatížení cca 170mA napětí poklesne na zmiňovaných 4,7 - 4,8V
(zdrojem to určitě není, mám velký laboratorní)

lesana87 · #24 Příspěvek od **lesana87** » 21 zář 2015, 21:53

Změř všechna tři napětí na G, D a S.

pirat077 · #25 Příspěvek od **pirat077** » 21 zář 2015, 22:10

lesana87 píše:Změř všechna tři napětí na G, D a S.

S LEDkou
G 0,460V
S 5,0V
D 5,0V

Se zatížením (2x ventilátor) 170mA
G 0,385V
S 5,0V
D 4,88V

lesana87 · #26 Příspěvek od **lesana87** » 21 zář 2015, 22:15

Zase už máš na gate míň než 0,45V, takže kdo ví co a jak tam měříš, jestli to náhodou nemáš v nepájivku a neřeší se tu úbytky na přechodovejch odporech kontaktů. Změř úbytek mezi D a S přímo na vývodech tranzistoru.

misocko · #27 Příspěvek od **misocko** » 21 zář 2015, 22:17

je to mosfet, zaujimalo by ma z akeho dovodu sa ti meni napetie na G pri zmene zatazenia ... ?

pirat077 · #28 Příspěvek od **pirat077** » 21 zář 2015, 22:36

lesana87 píše:Zase už máš na gate míň než 0,45V, takže kdo ví co a jak tam měříš, jestli to náhodou nemáš v nepájivku a neřeší se tu úbytky na přechodovejch odporech kontaktů. Změř úbytek mezi D a S přímo na vývodech tranzistoru.

je to docela hustý...
Když změřím výstupní napětí (se zatížením) přímo na nožičce, je to 4,98V, v bastlpoli na nožičce odporu, která vede na LEDku je to 4,90V !!

TAKŽE: VYŘEŠENO !!!

Ale pořád je tam: G 0,385V

lesana87 · #29 Příspěvek od **lesana87** » 21 zář 2015, 22:45

Na gate máš 0,385V, protože tam máš někde úbytek 0,075V na kontaktu na zemi. Ne nadarmo se někdy nepájivému poli říká bezkontaktní, protože to je hromada vaklů a stovky mA už jsou na něj moc.
