Artaban001 · #1 Příspěvek od **Artaban001** » 28 čer 2013, 18:45

Zdarec. Dostal se mi do ruky zdroj, kde je probitá dioda na výstupu (je probitá jedna dioda ze dvou v pouzdře) a spínací tranzistor. Zdroj má dávat kolem 30A.
Problém je, čím nahradit trand TT2148
Zatím jsem koukal na diody SR3060 (GM) a nebo MBR3045 (GM). Těma bych nahradil tu V40100PG, co je probitá..
z tranzistorem je to horší, i náhradu 2SC4424 nikde nevidím v prodeji..
Zdroj je podobný koncepce, jako PC zdroj - TL464 řídící šváb, napájen z výstupu, rozběh "samoběhem" přes budící tráfko koncových trandů..

#2 Příspěvek od **Killroy** » 28 čer 2013, 19:29

Artaban001 píše:trand TT2148

Je dostupnější než ta jeho náhrada. Zavolej si v pondělí do AME v Hradci: Aswo obj. číslo 3546683 (cena je dobrá).

kamte · #3 Příspěvek od **kamte** » 28 zář 2015, 10:51

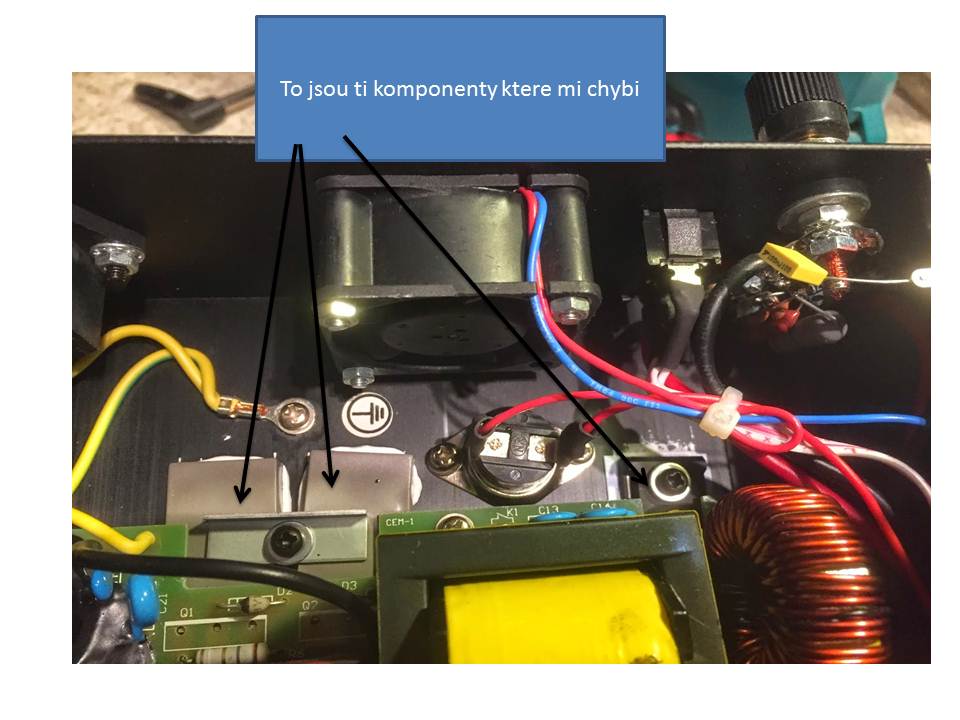

Ahojte, me se dostal taky do rukou tenhle zdroj, ale chyby v nem tri veci dva takove sede ctverce asi resistory nejake a jeden tranzistor, posilam fotku mozna budete vedet co to je a poprosim typ abych mohl objednat pripadne to opravit, dekuji moc

kamte · #4 Příspěvek od **kamte** » 28 zář 2015, 11:02

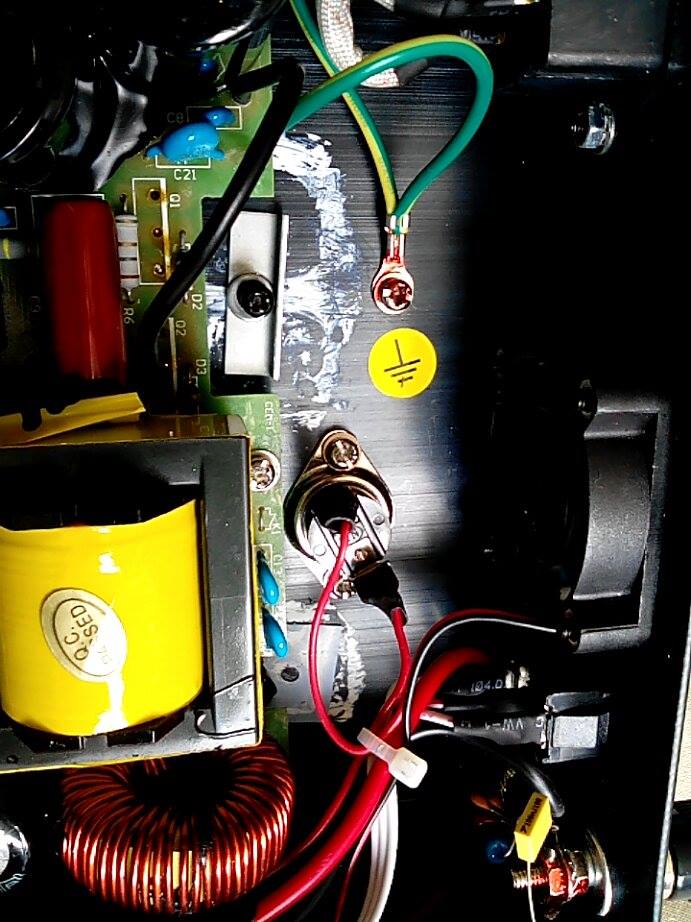

Tady je v jpg

danhard · #5 Příspěvek od **danhard** » 28 zář 2015, 11:24

Tak ti komponenty jsou tranzystory na primární straně strčené do izolačního futrálu a na sekundární straně to bude usměrňovací dvojitá dioda.

lesana87 · #6 Příspěvek od **lesana87** » 28 zář 2015, 11:28

Ty dva "šedé čtverce" jsou tranzistory v silikonovém izolačním rukávu a ten "tranzistor" je spíš dvojitá dioda. Nejspíš jsou to tranzistory a dioda, které tu sháněl Artaban001 v prvním příspěvku.

samponek · #7 Příspěvek od **samponek** » 28 zář 2015, 11:51

Dej tam normální 2SC13007, 2SC13009, 2SD2625 z PC zdrojů.
Je to samokmit a jede to i s SU160, SU169, KT838A z televiz, akorát jsou to TO3.

danhard · #8 Příspěvek od **danhard** » 28 zář 2015, 11:54

Artaban001 píše:Zatím jsem koukal na diody SR3060 (GM) a nebo MBR3045 (GM). Těma bych nahradil tu V40100PG, co je probitá..

Proč chceš nahrazovat diodu 40A/100V, diodami, které jsou na menší proud a na menší napětí ? :roll:

danhard · #9 Příspěvek od **danhard** » 28 zář 2015, 11:59

samponek píše:Dej tam normální 2SC13007, 2SC13009, 2SD2625 z PC zdrojů.

Tranzistory s takovým označením neexistují.
Samponku, jdi s takovejma rada do háje.

samponek · #10 Příspěvek od **samponek** » 28 zář 2015, 13:13

To máš jedno jak jsou označené, důležité je, že jsou skoro ve všech PC zdrojích a jsou všem ihned dostupné.
Je na nich napsáno třeba D2625, to 2S. se před to na označeních nepíše.

Artaban001 · #11 Příspěvek od **Artaban001** » 28 zář 2015, 13:41

Víte že už nevím, jak to s tím zdrojem dopadlo? - Jestli jsem tu diodu nakonec nesehnal stejnou. Každopádně se ten zdroj od té doby u mě neukázal.

kamte · #12 Příspěvek od **kamte** » 28 zář 2015, 15:06

Dekuji moc, objednal jsem teda 2 tranzistory tu http://www.aliexpress.com/item/in-stock ... 08295.html a jednu diodu tu
http://www.aliexpress.com/item/Free-shi ... 79097.html
jsou to originaly podle Artaban001

no a ty tranzistory mam pajet jak s napisem nahore nebo dole? Omlouvam se za neznalost dekuji

kamte · #13 Příspěvek od **kamte** » 28 zář 2015, 15:11

jeste jsem dostal od k-po schema na zdroj tady je

Artaban001 · #14 Příspěvek od **Artaban001** » 28 zář 2015, 15:18

Co si pamatuju, tak ty tranzistory byly v takových futrálech (ty šedý kostky jsou návleky) Každopádně kolektor je uprostřed a měl by být u vrchního spojen s kladným pólem, emitor je spojen z kolektorem druhýho a emitor druhýho je na mínus - To poznáš podle plošek. Já schéma neměl..
http://www.datasheetdir.com/TT2148+NPN-Transistors
