Autozesilovač DRAGSTER audio ART

Zpráva

jasmin · #1 Příspěvek od **jasmin** » 28 úno 2016, 18:24

prosím nevíte někdo ,kde na tuhle potvoru sehnat schéma? nemůžu nikde nic najít :cry:

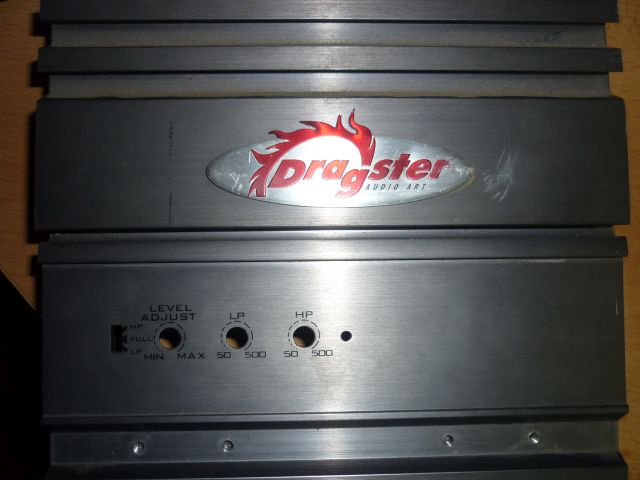

na krytu žádný model napsán neni.

na jednom plechu je pouze číslo : L10041039

A na desce je psáno toto :

PCB- AEA210RD.

Tím jsem skončil

Známý ho při zapojování přepóloval..odešla ta ochranná dioda (UF5402) hned na vstupu. Myslel jsem,že se nestačilo toho více spálit a bude stačit jen vyměnit ji.Po její výměně už napájení nešlo do zkratu,ale zesilovač nedělá vůbec nic.Ani nesvítí LED.

svorku REM mam samozřejmě spojenou s plusem.Odběr v tomto zapojeném stavu je 30mA.

na těch 4 velkých elektrolitech (1000uF/50V) není žádné napětí.

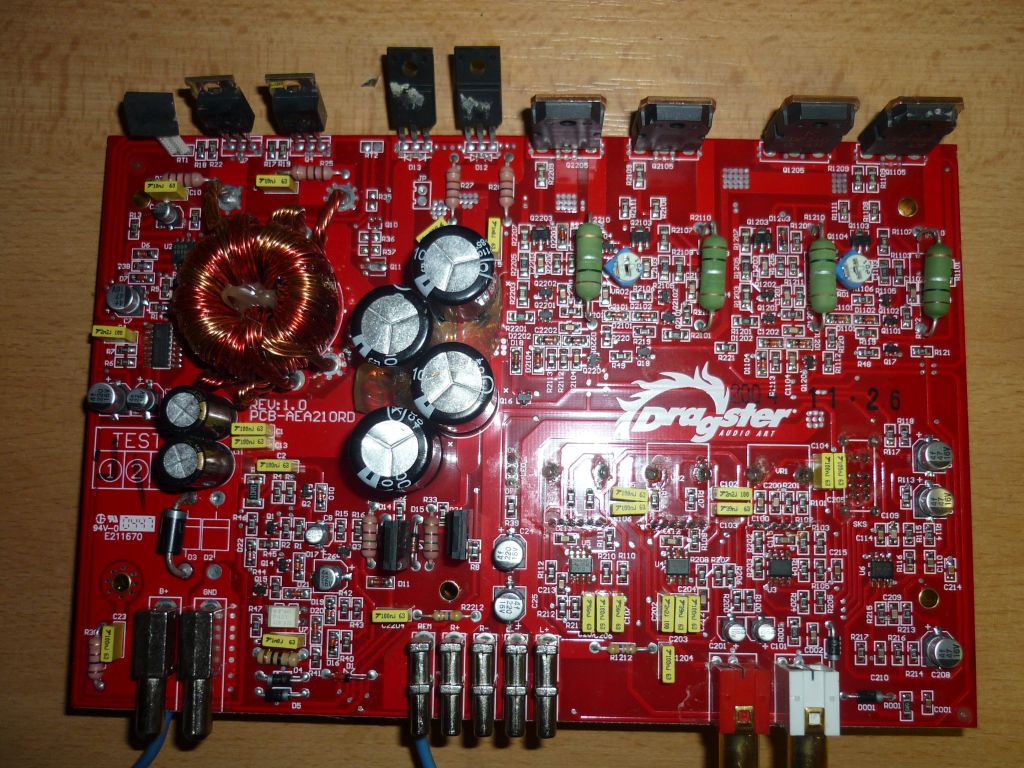

napětí končí na posledních dvou elitech ,které jsou hned nad tou ochrannou (viz.foto)

Bohužel jak je deska více vrstvá tak se těžko něco hledá.

#2 Příspěvek od **Zaky** » 28 úno 2016, 18:44

Podívej se na typ IO v SO16 pouzdře vlevo, najdi si k němu datasheet a postupuj podle něj. Schéma zesilovače asi neseženeš. Neběží ti zvyšující měnič, který je tím IO řízen, s pomocí datasheetu, znalostí elektroniky a měření je to opravitelné i bez schematu.

#3 Příspěvek od **rnbw** » 28 úno 2016, 20:42

Casto tam byva TL494.

jasmin · #4 Příspěvek od **jasmin** » 28 úno 2016, 20:49

děkuji

je tam sg3525ap
a nad ním pozice U2) je 8 nohý IO označen jako : 4558-3096g.

jen prosím o trochu teorie,jak vlastně tento obvod funguje.To je něco jako klasický spínaný zdroj,ze kterého se vytváří další napětí?

#5 Příspěvek od **Zaky** » 28 úno 2016, 21:19

Je to obyčejný zvyšující měnič, 4558 je OZ.

jasmin · #6 Příspěvek od **jasmin** » 28 úno 2016, 21:23

čili prostě z menšího napětí udělá větší

#7 Příspěvek od **EKKAR** » 28 úno 2016, 21:34

Jo a často symetrický (±35V až ±55V například, podle výkonu zesu a zatěžovací imprdelance), který má společnej střed se vstupní zápornou svorkou a napájí se jím normální komplementární koncáky.

samponek · #8 Příspěvek od **samponek** » 29 úno 2016, 00:26

Zkontroluj napětí na pinu 15 SG3525, musí tam být po připojení REM napětí 12V.
Pokud tam nebude je přerušený PNP tranzistor, nebo SMD odpor 10Ω v kolektoru, který je v sérii.
Při měření dej pozor, ať Ti nesjede hrot a nezkratuješ pin15 s pinem14, vybouchl by jeden z mosfetů. Proto dej raději do série s napájením autožárovku jako sichr.
Potom změř svod mezi pinem15 a 12, když bude, tak je poškozený SG3525.

Střed sekundáru transformátoru není přímo spojen s mínusovou vstupní svorkou. Je tam odpor 150Ω a kondík 100n paralelně.

ARDO · #9 Příspěvek od **ARDO** » 29 úno 2016, 16:45

samponku velice děkuji .vyzkouším

samponek · #10 Příspěvek od **samponek** » 29 úno 2016, 17:22

Ještě vyzkoušej ty dva mosfety, jestli nejsou přerušený.
Nevytahuj je ven. S žárovkou v sérii s napájením spoj gd, žárovka se musí rozsvítit na cca 70% jasu.

jasmin · #11 Příspěvek od **jasmin** » 29 úno 2016, 19:46

tak k mému měření :

napětí mezi GND a pinem 15 u toho IO je 11,87V

odpor mezi 15-tým Pinem a GND je 27kohm a snižuje se.
já jsem to ale měřil při zapájeném švábu.Chtěl jsem ho odpájet a zkusit přímo jen na něm,ale zkusil jsem ještě tu žárovkou cestu.

žárovka nesvítí žádným jasem.

MosFETy jsem vypájel a zkusil změřit component testerem od Zajíce.

I touto metodou:

http://www.ebastlirna.cz/modules.php?na ... pic&t=5630

jeden tranzistor je úplně KO.Ten druhý se občas chytí.Čili jsou po smrti oba dva. já vždy viděl tyto tranzistory natvrdo zkratované.přerušený jsem tu ještě neměl.

samponek · #12 Příspěvek od **samponek** » 29 úno 2016, 20:04

Ono se to přeruší, protože to bylo přepólovaný.
Zapoj malou žárovičku 12V mezi oba gate na desce, jestli bude svítit, tak je to v pořádku a budou vadné jen ty mosfety.

jasmin · #13 Příspěvek od **jasmin** » 29 úno 2016, 20:29

tak bohužel nesvítí.Tím pádem i když bych vyměnil jen ty dva FETY ,tak by mi to nepomohlo.Stejně by nemohli ,,sepnout" .Čili pádem z AME objednám i ten IO SG......

ta drobotina okolo něj se zdá být měřením OK.

samponek · #14 Příspěvek od **samponek** » 29 úno 2016, 21:58

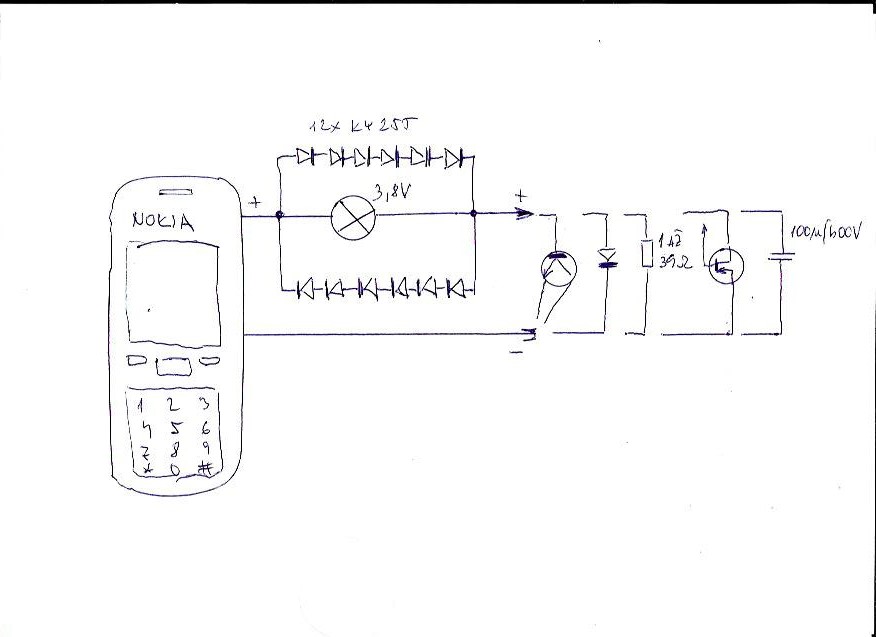

Zkoušečka vodivosti na tranzistory, nemusí se vytahovat z desky.
Diody chrání žárovku, když hroty náhodou připojíš na napětí.

jasmin · #15 Příspěvek od **jasmin** » 04 bře 2016, 20:41

tak velké poděkování vsem a hlavn SAMPONKOVI.Po výměně FETů (přerušené) a IO SG3525 + výměna SMD odporu 200R zesilovač normálně běží
