Oprava dálkového ovládání vrat Fermax, RF+RFID-V1.7

Zpráva

reyen · #1 Příspěvek od **reyen** » 13 kvě 2017, 15:20

Ahoj všichni,

spadl mi na zem dálkový ovladač Fermax, RF+RFID-V1.7 a při pádu došlo k rozdrcení diody vystupující z krytu ovladače. Bohužel ovladač přestal fungovat. Dokázali byste určit jaký druh/typ diody bych měl zakoupit? Když sem měřil napětí za zenerovou diodou, tak jsem naměřil napětí 10V.
Neměl byste případně někdo schéma tohoto ovladače?
http://reyen.rajce.idnes.cz/FERMAX/
http://www.fermax.com/uk/pro/products/F ... mitter.pdf

Děkuji

#2 Příspěvek od **masar** » 13 kvě 2017, 16:16

Ta LEDka má pouze informativní funkci. Vysílá ta kulatá smyčka po obvodu plošného spoje. Patrně došlo k poškození ještě jiné součástky, nejspíše rezonátoru.
:wink:

Kvicala_r · #3 Příspěvek od **Kvicala_r** » 13 kvě 2017, 17:32

Teoreticky by mohla být zapojená v bázi tranzistoru. Takže pokud lupou nenajdeš nic jiného podezřele mechanicky křapnutého, dej tam na zkoušku jakoukoliv červenou LED, tak aby při stisku svítila/blikala. Polarita není jedno, jak je otočená

Cowley · #4 Příspěvek od **Cowley** » 13 kvě 2017, 17:35

Masar: jsou vysilace, co opravdu bez LED diody nevysilaji.

#5 Příspěvek od **masar** » 13 kvě 2017, 22:51

Já vím, ale nepsal bych to, kdybych se nepodíval na PCB. Tam je jasně jiný tranzistor pro LED a jiný pro vysílání.
Máš zřejmě na mysli LED v emitorovém obvodu oscilátoru, ale tohle není ten případ. :wink:

Cowley · #6 Příspěvek od **Cowley** » 14 kvě 2017, 07:31

Masar: diky za rozbor

reyen · #7 Příspěvek od **reyen** » 14 kvě 2017, 09:20

Moc díky za všem za nápady, zkusil sem vyměnit led diodu a bohužel stav stále stejný. Není vidět další mechanické poškození až na tu nešťasnou zenerku 3V9. Má zenerka další význam v dálkovém ovladači než jen srazit napětí?
Děkuju za další tipy..

Eleman · #8 Příspěvek od **Eleman** » 14 kvě 2017, 10:21

Chce to pořádně celé prohlédnout pod mikroskopem/silnou lupou, všechny spoje a součástky.
Podle obrázku ta zenerka je zapojena v serii s LEDkou a úkolem bude, aby se při napětí baterie cca 5,5V už LEDka nerozsvítila a tím bylo indikováno nízké napětí baterie.
Další bádání už bude na osciloskop a multimetr, rozkreslení schematu, stažení datasheeetů IO...
Pokud máš ještě jeden funkční ovladač, dal by se využít pro porovnání výsledků měření.
A v případě neúspěchu bych zkusil z funkčního ovladače přenést kód do nějakého učícího se ovladače, třeba tady.

#9 Příspěvek od **masar** » 14 kvě 2017, 10:55

Věta "Když sem měřil napětí za zenerovou diodou, tak jsem naměřil napětí 10V. " nemusí znamenat, že je ta dioda vadná. Záleží na zapojení v obvodu a místech měření. Zkus změřit napětí přímo na ní.

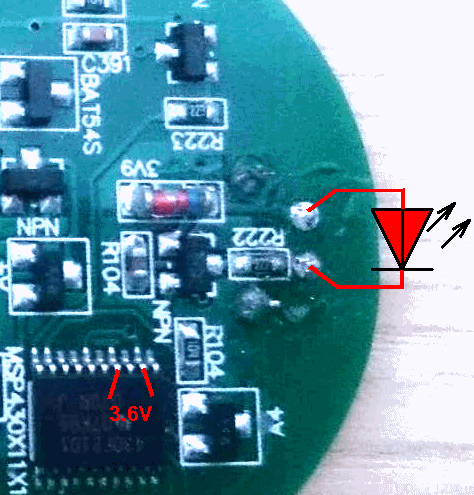

Také zkontroluj napájecí napětí procesoru (max. 4.1V) viz obr..
:wink:
