CD mechanika 4/25-netočí se motor

Zpráva

starecd · #1 Příspěvek od **starecd** » 20 črc 2017, 18:54

Zdravím všechny, dostala se mi do rukou tahle výborná mechanika, bohužel při zavření šuplíku se neroztočí motor. Laser má snahu ostřit, ale motor jen vrčí. Zkoušel jsem přehodit servodesku i funkční řízení motoru, situace je pořád stejná.

#2 Příspěvek od **rnbw** » 20 črc 2017, 19:09

No a ten motor je dobry?

starecd · #3 Příspěvek od **starecd** » 27 črc 2017, 18:00

Tak chyba bude v napájecí desce, zkoušel jsem na jiném přístroji a funguje ok.

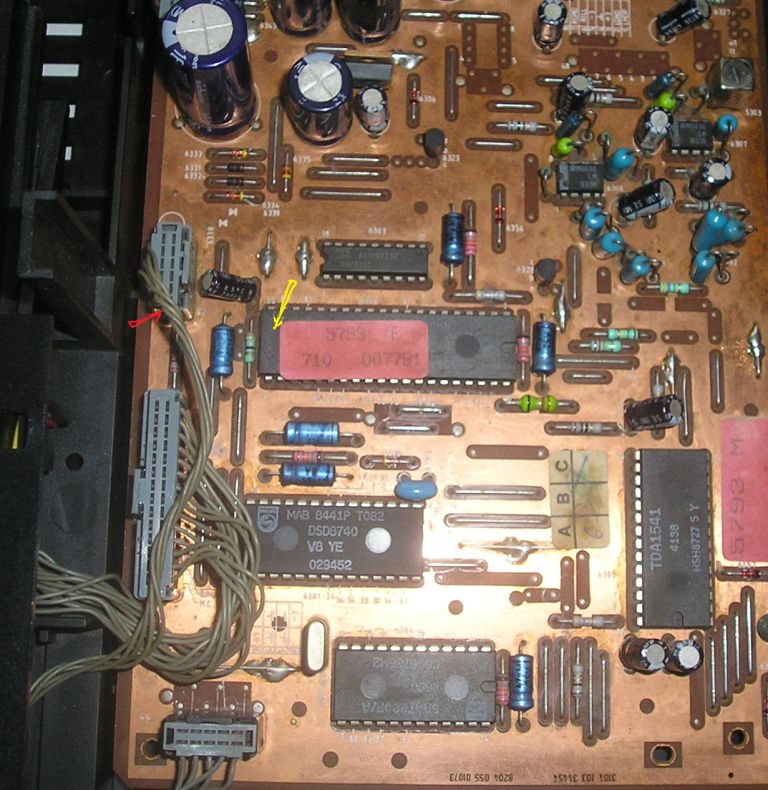

Na jedné desce chybí napětí u prvního konektoru na posledním pinu(červená šipka).
Druhá deska by měla být funkční, jenže motor se točí v protisměru a navíc hodně topí IO označený žlutou šipkou.

starecd · #4 Příspěvek od **starecd** » 08 srp 2017, 16:58

Tak první deska by měla být ok, kontroloval jsem napětí na 1konektoru, jsou v pořádku i když naprázdno jsou tam malinko jiná napětí. V porovnání s dobrou deskou stejná, vadný byl tranzistor BC818-16, nahradil jsem ho BC817-25. Ovšem datasheet se liší podle prodávajícího e-shopu, chci se zeptat jestli bude vyhovovat. Druhá napájecí deska taktéž opravena-vadný dekodér. Dík Leošovi za slibovanou pomoc.

starecd · #5 Příspěvek od **starecd** » 10 lis 2017, 16:25

Tak bohužel, servodesky, co mám jsou nefunkční. Tři z nich nejedou vůbec a další 4 buší rameno laseru na opačnou stranu. Zkoušel to někdo opravit? Nebo nemá někdo přebytečnou funkční?
