DIY gramofón

Zpráva

stephunk · #1 Příspěvek od **stephunk** » 05 srp 2007, 23:04

Zdar!Pred pol rokom ma napadlo vyrobiť si vlastný gramofón. Ubehol dáky čas, šasi je komplet(sendvič MDF a PMMA)-už len nastriekať a prišlo na to vyriešiť pohon. Skúšal som staré motory z gramofónov, jednosmerné motorčeky+regulátory a PRT. Nič nebolo vhodné. Po prečítaní pár threadov na diyaudiu som skúsil vyrobiť pohon z disketovej mechaniky. Sranda-ono to fakt fungovalo, až na nejaké muchy ako nutnosť návštevy sústružníka-motor sa točí 300ot/min. S hriadeľkami doma som dostal výsledné otáčky 44-46/min. Potreboval som teda otáčky znížiť na 33,3.

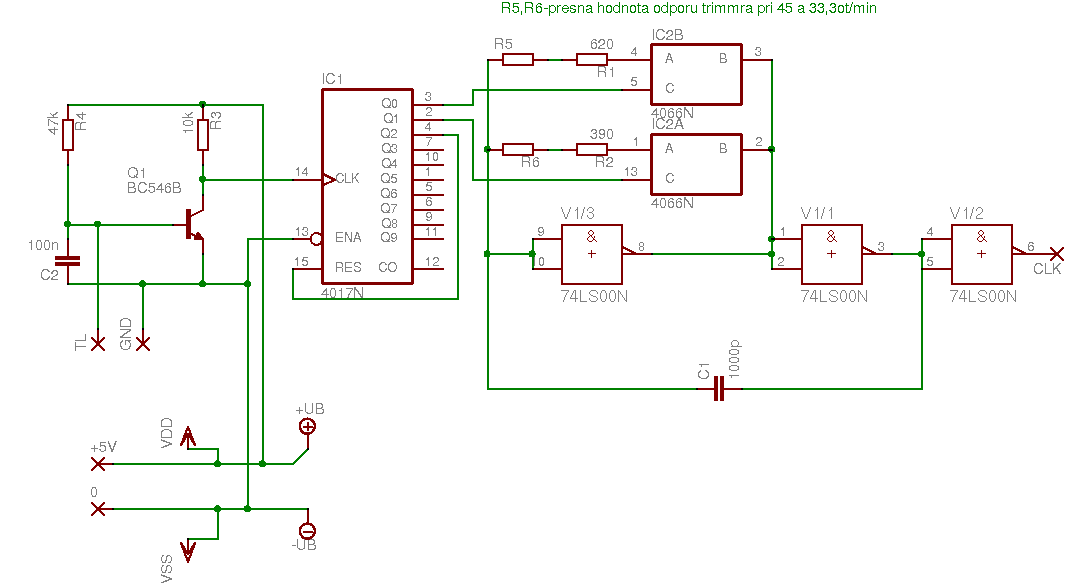

Tak som zbúchal narýchlo nejaké to zapojenie, jeho schémku predkladám v prílohe ak by sa chcel niekto inšpirovať.Jednoduchý dávač hodinového signálu je jedným tlačítkom prepínateľný zdroj dvoch základných hodinových signálov pre obvod v FDD ktorý budí samotný motor, rýchlosť jeho otáčania je z toho čo som zistil závislá práve na tomto hodinovom signáli. Zapojenie je principiálne myslím v poriadku, ale nefunguje tak ako by som si želal. Motor trhá-1otáčka rýchla a jedna pomalá. Myslím že to bude tými spínačmi 4066, možno 15cm dlhými káblikmi ktoré vedú k fdd. Vyskúšam aj relátka-predsalen kmitá to na +- 500kHz a uvidím. Ak niekto vidí chybu, upozornite ma, po celom dni ma už bolí hlava...

Radix · #2 Příspěvek od **Radix** » 05 srp 2007, 23:21

Když už dělat gramofon, proč ne tenhle?:
http://technet.idnes.cz/nejdrazsi-gramo ... _audio_NYV

stephunk · #3 Příspěvek od **stephunk** » 05 srp 2007, 23:28

Poznám

a nemám prízemný byt a 70ton lis!!
Mám problém zohnať 25mm PMMA nie to ešte 100mm či koľko má ten VALEC ktorý slúži ako posteľ pre platňu. Zatiaľ mám taký bomba hliníkový výlisok-pekne zvoní :lol:

ale má strobo značky tak preto som ho ešte nevyšmaril z okna..

stephunk · #4 Příspěvek od **stephunk** » 06 srp 2007, 21:27

Mám dve novinky:
1 zapojenie úplne prestalo plniť svoju funkciu a takmer si to odnieslo okno.
2 Do mesiaca bude parádny 30mm hrubý plexisklový tanier!

Zistil som ale že s použitím 74HC00 a vynechaním 4017+4066 to krásne fachčí a dokonca aj pekne reguluje, ČERT ZEBER MH74ALS00 do pekla..typujem to nakoniec naň, 4017prepína, 4066spína, MH74ALS00 nekmitá.Asi ešte skúsim miesto 74HC00 dať 4011 nech je to komplet CMOS.

Radix · #5 Příspěvek od **Radix** » 06 srp 2007, 21:29

Kde se dá sehnat to plexisklo a za kolik?

stephunk · #6 Příspěvek od **stephunk** » 06 srp 2007, 21:42

Je to drahé ako K.u.r :twisted:

a ale mne sa to oplatí, za dosku 30x30cm je to
pri hrúbke 25mm 742kč + dph, pri hrúbke 30mm 1104kč + dph. Ešte si asi dobre rozmyslím hrúbku. Ide o číre PMMA.
www.az-plastik.cz

zabudol som doplniť že v smd prevedení a bez plošáku to ide na 100%!
Preč s plošákmi, preč s klasickou montážou!
