tak jsem dospěl k tomu že obvod proudového omezení pracuje správně, problém je v tom že ten samotný zdroj s XL4005 je měkký, že by byl vadný ten 4005? spíše bych se přikláněl že ne, když regulace napětí při malém proudu jde. Zkusím změřit elyty.
A ta schotkyho dioda - jsou na ní nějaké speciální požadavky? nahradil jsem ji už dříve když jsem ji odpálil nějakou z PC zdroje, ale chodilo to s ní.
Jednotka pulzného zdroja
Moderátor: Moderátoři
už celkem 4x jsem v tom zdroji měnil XL4005 a zase mi odešel

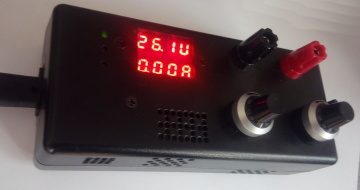

a to i přesto že se ho snažím teď už nepřetěžovat (do 2A max), a 4005 mám na malém Cu chladiči 45x22mm tl.2mm (vestavěl jsem si to celé do krabičky).
Je pravda že ty náhradní XL4005 objednávám z číny za pár korun takže je dost pravděpodobný že bude problém v jejich kvalitě, protože mě připadá že modul v původní podobě a s prvním vyměněným 4005 si nechal líbit až moc, a teď po těch dalších výměnách mě většinou odejde během pár dní. (jako D1 tam mám místo originální SK86 nějakou SR3200, to by snad vadit nemělo, a XL4005 mám vyvedený z PCB na cca 50mm dlouhých vodičích)
a to i přesto že se ho snažím teď už nepřetěžovat (do 2A max), a 4005 mám na malém Cu chladiči 45x22mm tl.2mm (vestavěl jsem si to celé do krabičky).
Je pravda že ty náhradní XL4005 objednávám z číny za pár korun takže je dost pravděpodobný že bude problém v jejich kvalitě, protože mě připadá že modul v původní podobě a s prvním vyměněným 4005 si nechal líbit až moc, a teď po těch dalších výměnách mě většinou odejde během pár dní. (jako D1 tam mám místo originální SK86 nějakou SR3200, to by snad vadit nemělo, a XL4005 mám vyvedený z PCB na cca 50mm dlouhých vodičích)
- Přílohy
-
zdroj 4005.jpg- (20.87 KiB) Staženo 182 x
No jo, no - za málo peněz hodně málo muziky. Vot kitájskoj pradukt.
Můj odhad na max. 2A zátěž byl ještě poněkud optimistický... Asi se v tom futrálu přehřívá. Možná rákosoví odborníci ten čip ještě v průběhu doby (ekonomicky) vylepšili, takže je menší a má horší tepelný odvod než dříve a proto vydrží méně a dřív se usmaží. Ale tím lépe, více se jich prodá! Ne aby si zákazník jednou něco koupil a pak mu to sloužilo, bez dalších nákladů. Žádoucí je, aby zákazník utrácel průběžně, stále něco dokupoval, lhostejno či licence, upgrady nebo součástky.
Můj odhad na max. 2A zátěž byl ještě poněkud optimistický... Asi se v tom futrálu přehřívá. Možná rákosoví odborníci ten čip ještě v průběhu doby (ekonomicky) vylepšili, takže je menší a má horší tepelný odvod než dříve a proto vydrží méně a dřív se usmaží. Ale tím lépe, více se jich prodá! Ne aby si zákazník jednou něco koupil a pak mu to sloužilo, bez dalších nákladů. Žádoucí je, aby zákazník utrácel průběžně, stále něco dokupoval, lhostejno či licence, upgrady nebo součástky.

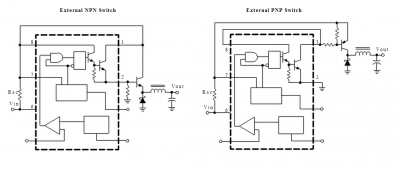

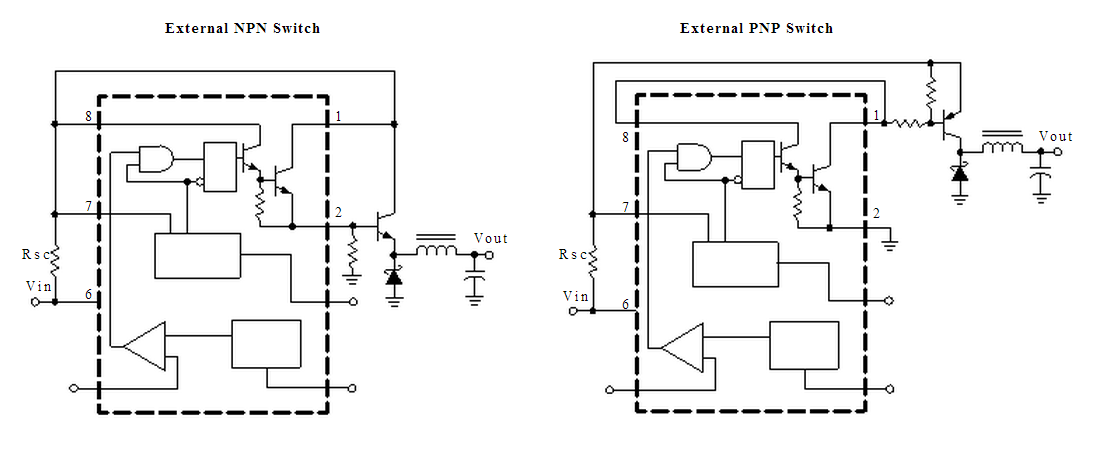

Vrátil jsem se po nějaké době k tomu zdroji s XL4005, objednal jsem z číny 5ks XL4005 a opět při zatížení cca do 2A ten XL4005 odešel. Prorazí se vždy výstupní tranzistor v něm, takže nastane zkrat mezi vývody 3 a 5. Myslím že jiná příčina než že ty XL4005 jsou nějaké divné to asi být nemůže (objednal bych i nějaký "dražší" ten IO kdybych měl jistotu že bude dobrý ale připadá mě že to co nabízejí prodejci je vše stejné). Napadlo mě, nešlo by posílit ten výstupní tranzistor v IO externím tranzistorem?
- Přílohy
-
xl4005 datasheet.pdf- (267.12 KiB) Staženo 179 x
