LG 32LS5600 - vada napájecí desky

Zpráva

qwert29 · #16 Příspěvek od **qwert29** » 24 lis 2018, 23:54

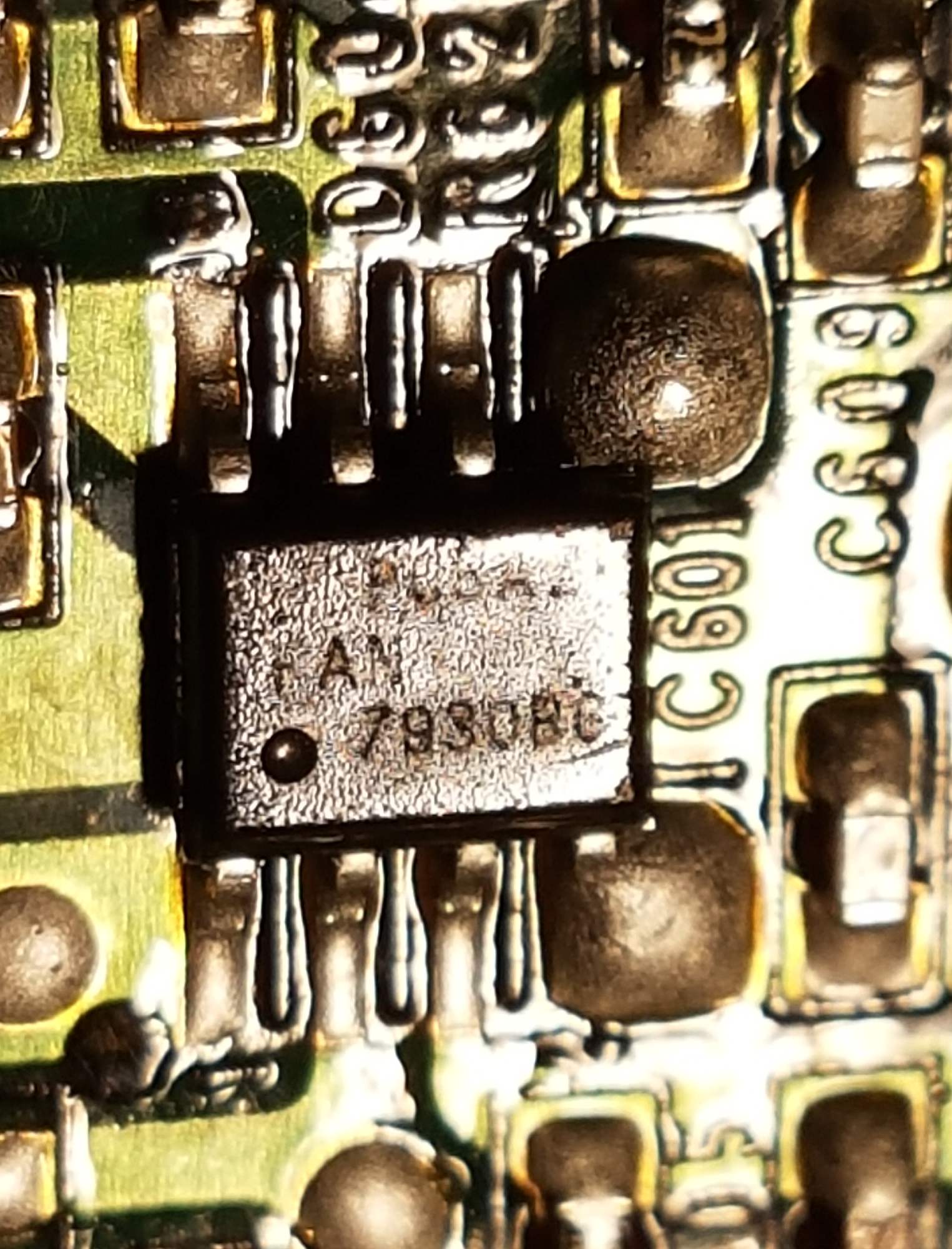

Tak po dvou dnech kreslení a měření, pak postupného oživování, jsem našel ještě jeden vadný rezistor a samozřejmě přepálenou pojistku. TV teď testuji, a zdá se vše OK. Jen jsem moc nepochopil zapojení IO FAN7930BC. Jednak tento integrovaný obvod s koncovkou BC jsem nikde nenašel, a přesto, že jsem si přečetl datasheet k FAN7930 (aktivní řízení PFC a různá ochrana), nejsem z toho nikterak moudrý a nevím jak ověřit jeho funkčnost. Pokud má někdo s tímto zkušeosti budu rád za radu.

#17 Příspěvek od **rnbw** » 25 lis 2018, 00:00

Nie je to nahodou FAN7930BG?

KUBO · #18 Příspěvek od **KUBO** » 25 lis 2018, 00:04

Nemáš tam náhodou FAN7930BG.

qwert29 · #19 Příspěvek od **qwert29** » 25 lis 2018, 00:15

rnbw a KUBO: asi máte pravdu, ten na rozdíl od BC existuje. Nedá se to pořádně přečíst ani pod lupou, proto jsem měl za to, že je na konci C. Děkuji za upřesnění.
Každopádně jsem mezi všemi těmi FAN7930 (FAN7930B FAN7930BG FAN7930BMX FAN7930M, FAN7930MX) nenašel žádný rozdíl. Proto mě hlavně zajímá funkce obvodu a hlavně jak obvod prověřit. Jak jsem již psal, z datasheetu nejsem vůbec moudrý.

#20 Příspěvek od **rnbw** » 25 lis 2018, 00:29

Ak je PFC FET dobry, tak IO bude tiez.

Heno · #21 Příspěvek od **Heno** » 25 lis 2018, 13:28

Kompenzácia účinníku v el. sieti, či funguje zisťíš meraním aký účinnik má zdroj.
Vyhovie aj merač spotreby z lidla.
Ak taký prístroj nemáš tak funknosť zvyšovača napätia, ktorá je súčasť obvodu aktívnej kompenzácie účinniku sa dá overiť meraním úrovne js napätia na hlavnom (hlavných) filtračných elytoch primárnej strany zdroja.
Kompenzácia kos. fí je ako súčasť spínaného zdroja s príkonom viac ako 100W povinná.

qwert29 · #22 Příspěvek od **qwert29** » 25 lis 2018, 22:42

Heno: měřič spotřeby z lídlu mám

Můžeš mi prosím popsat jak přes něj změřím/spočítám tu účinnost zdroje? A jaká hranice bude svědčit o fungujícím PFC? Děkuji

Heno · #23 Příspěvek od **Heno** » 25 lis 2018, 22:56

To nie je účinnosť ale účinník (kosínus fí). Každý spínaný zdroj, keďže je to indukčná záťaž posúva (deformuje) tvar sínusoidy 50Hz elektrickej siete.
PFC obvod zabezpečuje aby sa to nedialo v tak veľkom rozsahu.

Lidl merač spotreby priamo na displeji zobrazuje účinník na neho pripojeného spotrebiča pod názvom power factor.
Odporová záťaž čo znamená napr. rýchlovarná kanvica alebo ohrievač majú vždy power factor - účinník 1.
Spínané zdroje bez PFC mávajú power factor tak medzi 0,6-0,75 a s PFC 0,8 až takmer 1.
Takže ak v zdroji PFC pracuje správne, uvidíš niečo v rozsahu 0,8-1.

#24 Příspěvek od **mi-ro** » 26 lis 2018, 18:23

Funkci PFC by jsi měl také poznat podle napětí na hlavním síťovém elytu. Pokud je na něm 380-390V, PFC pracuje. Bez PFC naměříš cca 330V.

Heno · #25 Příspěvek od **Heno** » 26 lis 2018, 18:30

Veď to som už písal

qwert29 · #26 Příspěvek od **qwert29** » 09 pro 2018, 11:00

Heno: Děkuji za vysvětlení. Měřák ukazuje PowerFactor v rozsahu 0,98 až 1. Takže vše funguje jak má

Všem děkuji za rady - oprava modulu zdroje cca 10Kč a poštovné.
