Regulace amplitudy PWM signálu

[EKKAR]

Dej značku a typ toho senzoru. Bez konkrétního typu to nedává smysl.
Mně to totiž připadá jako základní nepochopení principu přenosu informace pomocí PWM, kde na přijímacím konci stačí integrační RC-článek ke znovuobnovení původní proměnný amplitudy (analogovýho) signálu.

[martinkopp]

Pokud to chce jako nějaký tester ve stylu od jakého napětí se vyhodnocovací jednotka pwm "chytne" tak to asi svůj význam má. Bylo by dobré od začátku uvést konkrétní účel k čemu to má přesně sloužit, jaký proud tam poteče apod. Odbouralo by se tak 2/3 zbytečných příspěvků ve vlákně.

[Hill]

Prosím, upřesni, jaký senzor chceš nahrazovat (nejlépe výrobce a typ), případně zařízení, v němž co snímá.
Je totiž dost možné, že PWM o konstantních úrovních se nakonec integruje na stejnosměrné napětí, jehož velikost je úměrná střídě průběhu.
S měřením neelektrických veličin různými čidly mám tu čest poměrně často a vždycky na výstupu byla informace buď binární, nebo analogová. S ničím tak speciálním, že by to "po jednom drátě" posílalo obě současně, jsem se ještě nesetkal. Ono také vyhodnotit PWM, jejíž amplituda se pohybuje mezi 0,1 V a 10 V, není žádná holá tento...
Ale, samozřejmě, jestli to existuje, aspoň se poučíme.

Edit: martinkopp byl o pár sekund rychlejší.

[bu2520]

Už jsem se setkal se zařízením, kde se analogová hodnota převáděla na PWM a podle šířky plnění byl výstupní signál. Nakonec do nějakého zarušeného prostředí to může být alternativa proudové smyčky. Dokonce kdysi v satelitních přijímačích tak bylo realizováno ladící napětí PWM přes integrátor a filtraci šel na vstup OZ s AVC.

[Hill]

To je normální postup, nejen v satelitních přijímačích: na tom principu pracují syntezátory ladění čehokoli, co má ladění syntezátorem. Ale o tom píšu výše. A někteří jiní taky.
Prostě změna amplitudy i činitele plnění současně mi nedává smysl, proto chci vědět, jaký je účel. A to co nejpodrobněji.
Jinak se nám tu zase rozjíždí věštění z křišťálové koule, které někdo snížil napětí PWM průběhu tak, že nefunguje.

[Dumitru]

Zdravím. Známý používá Arduino Mega mimo jiné pro generování PWM signálu. Frekvence 0-65kHz, střída 0-100 procent. Nyní by ještě potřeboval sw.měnit celkem přesně amplitudu v rozmezí 0-5V. Vůbec nevím, jak to řešit. Rád bych požádal řadu, jak na to. Předem děkuji

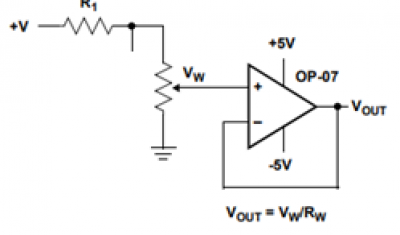

Ak si si istý že potrebuješ zrovna meniť amplitúdu PWM signálu, tak myslím si že digitálni potenciometer ako navrhoval/a lesana87 + operačný zosilňovač je najjednoduchšia cesta.




Softvérovo som to robil pomocou AD603 ale obavám sa že to je zbytočne komplikovane :

[misocko]

Dobře. Tak s proměnnou velikostí amplitudy.

je jedno ako to napišeme, myslel som to tak že som ešte nevidel aby nejaké čidlo menilo striedu aj napetie.

[DukeNuke]

Co takhle tím PWM ovládat FET, který by byl připojen na regulovatelný zdroj. Úroveň napětí by byla dána regulovaným zdrojem v požadovaném rozmezí. A spínána FETem ve frekvenci PWM.

[Dumitru]

aj tak musí ten "regulovateľný zdroj" podporovať zmenu napätia nejak
"softvérovo"

[misocko]

DAC alebo ako som pisal, PWM a RC članok. Ale obávam sa že sa jedná len o nepochopenie fynkcie senzora ktorého funkciu to ma simulovať

[DukeNuke]

aj tak musí ten "regulovateľný zdroj" podporovať zmenu napätia nejak
"softvérovo"

I to je řešitelné - např. si může upravit tohle.

[Dumitru]

Áno digitálne regulovateľný zdroj som staval aj ja ale zase stavať takýto zdroj len kvôli tomuto . Jednoduchšie je použiť DAC pripadne digitálni potenciometer.

[Hill]

Že vám ty křišťálové koule ještě něco ukazují... doteď nevíme, k čemu to je a nač to má reagovat, jak to má komunikovat, a už tu vymýšlíte lokomotivu.
Počkejte si na doplnění.

[feliz_navidad]

Má to Arduino 6 volných výstupů?

Pokud ano, tak pomocí 2x 4066 a několika odporů lze vytvořit jednoduchý 6-bitový potenciometr. Vstupem by byl generovaný PWM signál.

[Cust]

Měnit amplitudu PWM je nesmysl... Digitál má jednoznačně definovanou log 0 a log 1. Změnou amplitudy bychom se brzy dostali mimo...
Ale už to tu padlo několikrát.
