#16 Příspěvek od **Hill** » 21 bře 2008, 13:17

To zase pozor, ty tranzistory, když chodí, tak chodí, jak ten růžový králík.
A Sověti, jak neměli dostatečný výběr jiných, to s nimi už uměli, a tak z nich dokázali dostat někdy až neuvěřitelno.
A podle toho, kdo dělal zapojení a kdo dělal plošný spoj, šlo o zapojení různě spolehlivá.

#17 Příspěvek od **zdenoeddie** » 21 bře 2008, 14:09

minule sme resili tie tranzistory takisto ked som sa k nim dostal asi pred polrokom,myslim ze som posluchal radu starsich a momentalne spolahlivo funguje na niektorej skladke odpadov :lol:

Devo70 · #18 Příspěvek od **Devo70** » 21 bře 2008, 14:17

Ja mám tiež nejaké kúsky ešte zo socialistickej éry. Najväčšie majú úbytok menej ako 100mV. To nevyzerá ani na germánium. Asi sú vadné.

#19 Příspěvek od **PavelFF** » 21 bře 2008, 14:54

Ja mám tiež nejaké kúsky ešte zo socialistickej éry. Najväčšie majú úbytok menej ako 100mV. To nevyzerá ani na germánium. Asi sú vadné.

Záleží, při jakém proudu ten úbytek měříš. Výkonové Ge typy mají z dnešního pohledu obrovské zbytkové proudy, takže asi budou v pořádku.

#20 Příspěvek od **EKKAR** » 21 bře 2008, 16:31

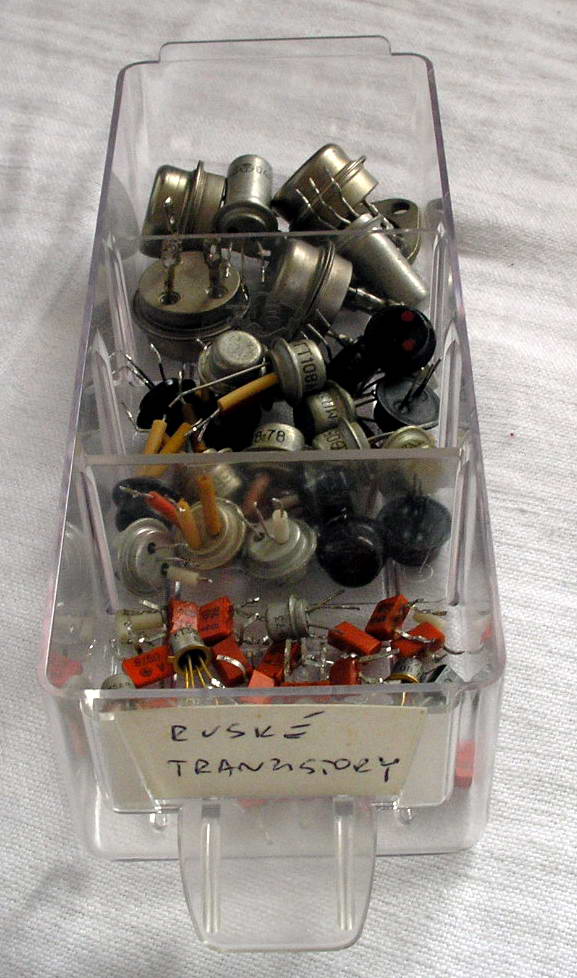

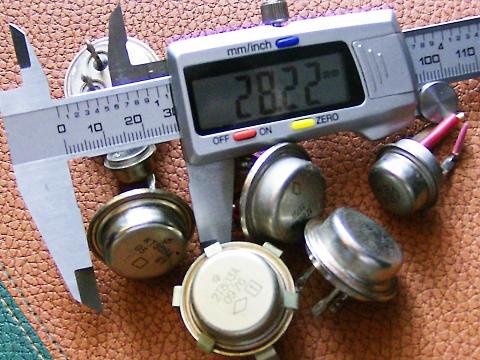

Nejlepší je ten popisek na plexikovém šuplíku - "Ruské tranzistory". Ty velké kulaté pecky vzadu jsou něco z rodiny P212/213/214/215 (hodně často používané v sériových stabilizátorech v TVP řady Elektron a Rubín), uprostřed je směska MP13, MP39, MP41 a MP43 (například v rádiu Rossija) a nejblíž vepředu jsou právě ty diskutované KT312/315/361 ve směsi s něčím v kovu, asi GT238/239 a podobné "obšlehy" původních západních "vf" trandů AF238/239, poměrně dobře sloužící v kanálových voličích pro VHF dlouhá léta po celém bývalém RVHP.
Jinak co se testování funkčnosti tranzistorů z bývalé Velké Země, nepoužívám klasický betaměřič - těm poloasijským bestiím je totiž dost volné, jestli jsou zapojené správně nebo inverzně - klidový proud se příliš neliší, zesílení také ne - takže mám jednoduchý tester s NE555 s pulsním obdélníkovým a trojúhelníkovým průběhem budicího napětí/proudu a indikací pomocí 4 různobarevných LED - červenou nebo zelenou je indikována polarita buzení a dvojicí žlutých je indikován proud v kolektoru i v emitoru zvlášť - dobrý funkční trand musí rozsvítit obě žluté pokud možno stejným jasem jen při jedné polaritě buzení - při druhé by naopak měly být "co nejzhasnutější" - čím jsou jasnější, tím je trand nekvalitnější (má větší klidový/závěrný proud)...

Devo70 · #21 Příspěvek od **Devo70** » 21 bře 2008, 17:00

PavelFF píše:
Ja mám tiež nejaké kúsky ešte zo socialistickej éry. Najväčšie majú úbytok menej ako 100mV. To nevyzerá ani na germánium. Asi sú vadné.
Záleží, při jakém proudu ten úbytek měříš. Výkonové Ge typy mají z dnešního pohledu obrovské klidové proudy, takže asi budou v pořádku.

Meral som multimetrom na diódovom rozsahu (prúd okolo 1mA). Keď som skúšal íné, napr. GC5xx, GS5xx, AC1xx mali 160 - 280mV, výkonové OC26, AD162, GD607 mali 140 - 160mV.

tandel · #22 Příspěvek od **tandel** » 21 bře 2008, 17:29

...Najväčšie majú úbytok menej ako 100mV. To nevyzerá ani na germánium.

Úbytek napětí - předpokládám BE - závisí kromě pracovního bodu jednak na materiálu, jednak samozřejmě také na technologii výroby.

pajosek2 · #23 Příspěvek od **pajosek2** » 21 bře 2008, 18:04

Já si na tyhle tranzistory dost dobře pamatuji,když jsem svojí mamce pomáhal opravivat rádia typu NEYWA.To byla lahůdka,celý konec vázaný galvanicky,takže nazbývalo nic než všechny vypájet přeměřit a vyměnít ty vadné. Nevím jestli tou galvanickou vazbou chtěli dosáhnout HI-FI zvuk z toho 8cm repráku nebo co,ale na tohle se nezapomíná.

xpo · #24 Příspěvek od **xpo** » 21 bře 2008, 21:04

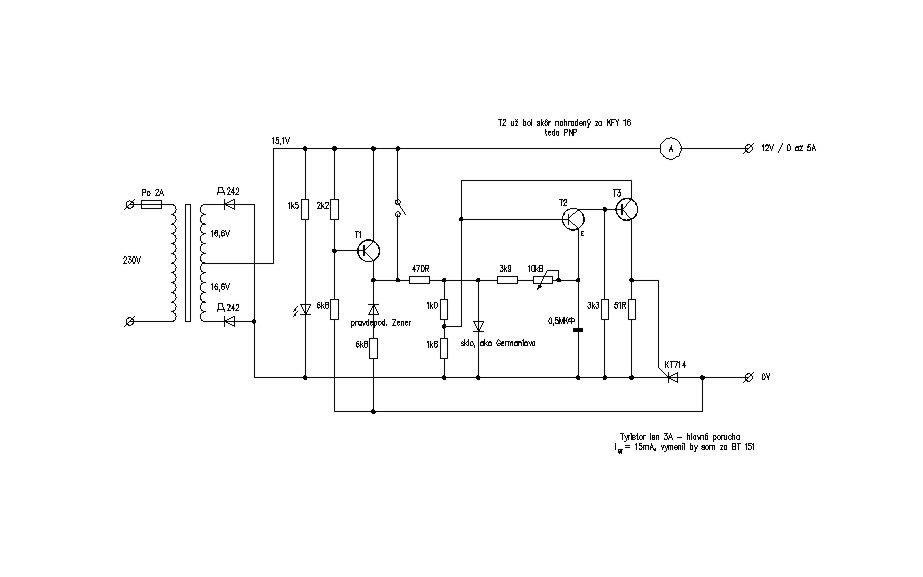

Srdecna vdaka za vase odpovede. Pomohli mi posunut sa dalej. Len taka poznamka-ja som sa s tymi zazrakmi nikdy nestretol, bol som odchovany na Tesle. Preto ten nazov temy. Vedel by niekto doplnit bezne tranzistory podla schemy? Nieco som skreslil. Snad som neurobil nikde chybu. Zatial fakt vdaka.

xpo · #25 Příspěvek od **xpo** » 21 bře 2008, 21:19

Este doplnenie. Na mieste T1 bol ten B0684 a T3 G0684, ale pismena pochopitelne v azbuke. Ako vidiet na obrazkoch. Teda KT315 NPN a PNP tie druhe. Vie mi niekto povedat aspon polaritu na scheme? Potom to uz nahradim.

xpo · #26 Příspěvek od **xpo** » 21 bře 2008, 22:45

Tak este raz. Hladal som na nete a nasiel nieco take. Podla puzdra sa daju identifikovat. Ak by to niekomu pomohlo.

Atlan · #27 Příspěvek od **Atlan** » 23 bře 2008, 09:09

T3 bude NPN emitor smer tyristor T2 bude PNP emior mas na schema naznaceny spravne

a este som nasiel....http://www.iboo.szm.sk/nabijackaautobateriek.htm

#28 Příspěvek od **Hill** » 23 bře 2008, 11:09

Taky by se tu něco našlo, nějaké ty z řady P, 1T8.., 2T8.., MP a vůbec. Jen potřebují víc prostoru.

xpo · #29 Příspěvek od **xpo** » 01 pro 2008, 19:59

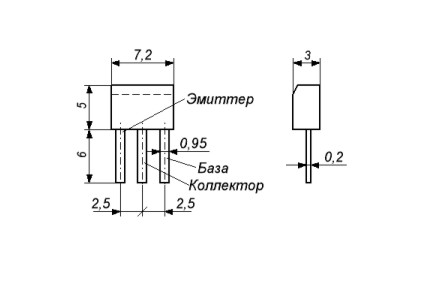

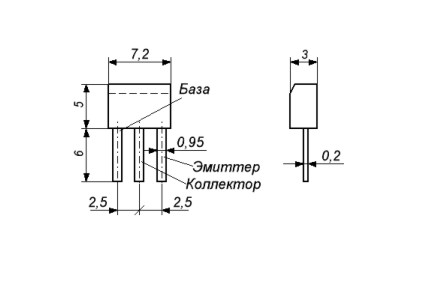

Po dlhsom case som sa vratil k obrazkom a rad by som upresnil, ze KT315 i KT361 maju vyvody znacene rovnako. Teda nie tak, ako ukazuju obrazky. Boli stiahnute z ruskych stranok, ale je tam chyba. Spravne znacenie je ako pri KT361. Pri pohlade na popis tranzistora (skosena hrana vzadu) su vyvody zlava do prava emitor kolektor baza. A hotovo. V clanku RUSKA NABIJACKA som to uz upresnil a aj obrazky su spravne.

xpo · #30 Příspěvek od **xpo** » 21 úno 2009, 16:29

Tak som to po dlhom case znova vzal do ruky. Operacia nasledovna : dal som tam PNP KFY18, NPN KC147, TY KT708. Bez akychkolvek dalsich uprav to chodi. Vdaka za pomoc.
