Astabilní klopný obvod s 555, poraďte

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Zpráva
Autor
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#16 Příspěvek od Andrea »

dobrrak píše:Špatně spočítané odpory?

Radši je pro jistotu změř, nedávno tu jeden zaměstnal záměnou 100Ohmů za 1k půl Bastlírny.
Uživatelský avatar
FERYACT
Příspěvky: 2285
Registrován: 20 dub 2005, 00:00
Bydliště: Krnov

#17 Příspěvek od FERYACT »

Odpoj žárovku a dej místo ní LED a odporem proti zemi omez proud.Jestli se nerozsvítí jako žárovka sháněj další 555.Já bych nikdy žárovku nespínal 555.Při zapnutí je žárovka zkrat ale zda zruší 555 nevím.Dodej schema!
Uživatelský avatar
dobrrak
Příspěvky: 10
Registrován: 10 bře 2012, 00:00

#18 Příspěvek od dobrrak »

frantajetel11 píše:Max. proud na výstupu by neměl bejt větší než 200 mA - co tam máš za žárovku? Dáš sem to schéma?

Lepší bude to asi vyzkoušet přímo měřením napětí. Výstup mi bude spínat relátko, důvod žárovky byl pouze ten, že dle mého laického nápadu je to nejrychlejší způsob, jak vyzkoušet funkčnost.. tu je schéma:
Přílohy
(5.17 KiB) Staženo 77 x
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#19 Příspěvek od frantajetel11 »

Vyzkoušej to s tou LEDkou a asi si bež pro další 555ku :wink:
A po stopadesátýpátý: dej blokovací kondík 100 nF na napájení švába = mezi pin 8 a zem... :cry:
Uživatelský avatar
stevo59
Příspěvky: 471
Registrován: 16 čer 2007, 00:00
Bydliště: pod Tatrami

#20 Příspěvek od stevo59 »

Predbieham : ak budeš spínať cievku relé, ošetri ju diódou proti indukčným špičkám. Ak sa taká špica dostane do výstupu 555, obvod sa zablokuje, ak sa nestane dačo ešte horšie.
...kábel odrezaný na presnú dľžku je nutne krátky...
Uživatelský avatar
FERYACT
Příspěvky: 2285
Registrován: 20 dub 2005, 00:00
Bydliště: Krnov

#21 Příspěvek od FERYACT »

Odpory M82 a 82k vzájemně vyměnit.Na pinu 7 je spínací transistor proti zemi a ten vybíjí kondensátor.
Máš voltmetr?Změř napětí na pinu5 a 8 oproti 1.Přímo na nožičkách!! Jak 555chodí:přes odpory R1 a R2 se kondensátor C nabíjí.Pin 2 hlídá úroveň a při dosažení vnitřně nastavené úrovně dojde k v 555 k vnitřnímu překlopení a pin 7 začne vybíjet přes odpor R1 kondensátor C1.Po vybití na nastavenou dolní hranici napětí C1, pin2 způsobí návrat na začátek cyklu.
Uživatelský avatar
dobrrak
Příspěvky: 10
Registrován: 10 bře 2012, 00:00

#22 Příspěvek od dobrrak »

FERYACT píše:Odpory M82 a 82k vzájemně vyměnit.Na pinu 7 je spínací transistor proti zemi a ten vybíjí kondensátor.
Máš voltmetr?Změř napětí na pinu5 a 8 oproti 1.Přímo na nožičkách!! Jak 555chodí:přes odpory R1 a R2 se kondensátor C nabíjí.Pin 2 hlídá úroveň a při dosažení vnitřně nastavené úrovně dojde k v 555 k vnitřnímu překlopení a pin 7 začne vybíjet přes odpor R1 kondensátor C1.Po vybití na nastavenou dolní hranici napětí C1, pin2 způsobí návrat na začátek cyklu.

Určitě se mají vyměnit? Podle těch rovnic mi to vycházelo takto. Navíc neměl by se kondenzátor nabíjet přes odpor R1 a diodu?
Uživatelský avatar
dobrrak
Příspěvky: 10
Registrován: 10 bře 2012, 00:00

#23 Příspěvek od dobrrak »

frantajetel11 píše:Vyzkoušej to s tou LEDkou a asi si bež pro další 555ku :wink:
A po stopadesátýpátý: dej blokovací kondík 100 nF na napájení švába = mezi pin 8 a zem... :cry:

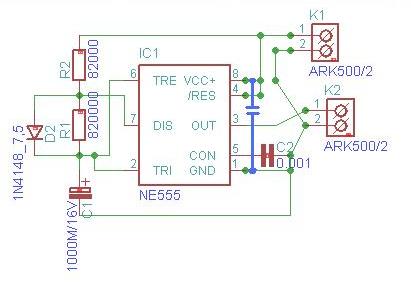

Myslíš takhle ten kondík?
Přílohy
(5.33 KiB) Staženo 63 x
Uživatelský avatar
vladodyno
Příspěvky: 748
Registrován: 25 úno 2010, 00:00
Bydliště: Moravský sv. Ján, Slovensko

#24 Příspěvek od vladodyno »

Panebože nie!!!
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#25 Příspěvek od frantajetel11 »

Ach jo :cry:
MYSLIM TAKHLE TEN KONDÍK!!!
Přílohy
(16.93 KiB) Staženo 85 x
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#26 Příspěvek od Andrea »

dobrrak píše:Navíc neměl by se kondenzátor nabíjet přes odpor R1 a diodu?

Nabíjí se přes R2 a diodu, vybíjí přes R1.
Uživatelský avatar
dobrrak
Příspěvky: 10
Registrován: 10 bře 2012, 00:00

#27 Příspěvek od dobrrak »

Andrea píše:
dobrrak píše:Navíc neměl by se kondenzátor nabíjet přes odpor R1 a diodu?

Nabíjí se přes R2 a diodu, vybíjí přes R1.

proto by snad měl R2 být menší, protože se má nabíjet kratší dobu ne?
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#28 Příspěvek od frantajetel11 »

dobrrak píše:... napětí na výstupu 1 minutu a nula 10 minut...

Tak jak teda?
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#29 Příspěvek od Andrea »

Ano, R2 by měl být 10x menší než R1. Přeměřil jsi ty odpory?
Uživatelský avatar
FERYACT
Příspěvky: 2285
Registrován: 20 dub 2005, 00:00
Bydliště: Krnov

#30 Příspěvek od FERYACT »

Na napětí pin5 jsem se ptal proto, že zde má být třetina napájecího napětí.Pokud zde nebude, tak 555 je u Allaha.Zapomenul jsem na diodu D1 a ostatní ne.
Prověř si zda nemáš zkraty mezi pájecími ploškami,zda je 555 řádně připájena,je li v soklu očisti nožem nožičky do kovového lesku.Zkus vyměnit kondensátor některé mají svody.Můžeš mít nečistotu od pájení na desce.Lepší jsou tantaly.S 50MF lze dosáhnout 60min.Nebo vypájej 1000M a zapoj na několik hodin na napětí./Třeba se zlepší/
