pomoc s oživením konstrukce.

Zpráva

#46 Příspěvek od **masar** » 30 bře 2007, 08:52

Obrázky jsou uloženy na serveru, odkud je nejprve stáhneš. Po rozbalení např. ve WinRaru jsou ve formátu jpg. Jak se stahuje z Rapidshare snad víš, jinak je to např. tady: http://www.ebastlirna.cz/modules.php?na ... rapidshare

ZdenekHQ · #47 Příspěvek od **ZdenekHQ** » 30 bře 2007, 11:18

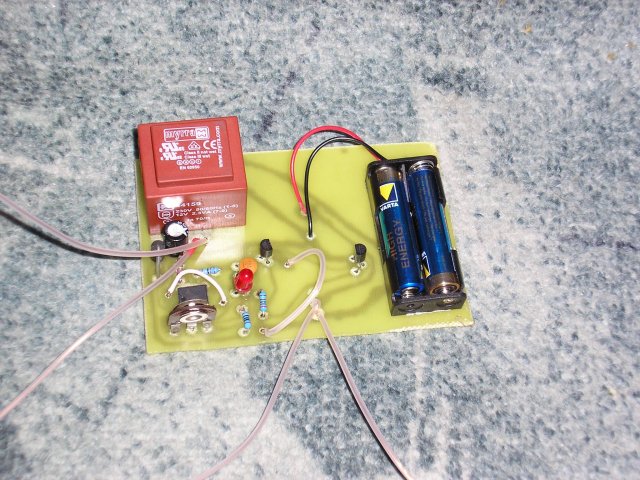

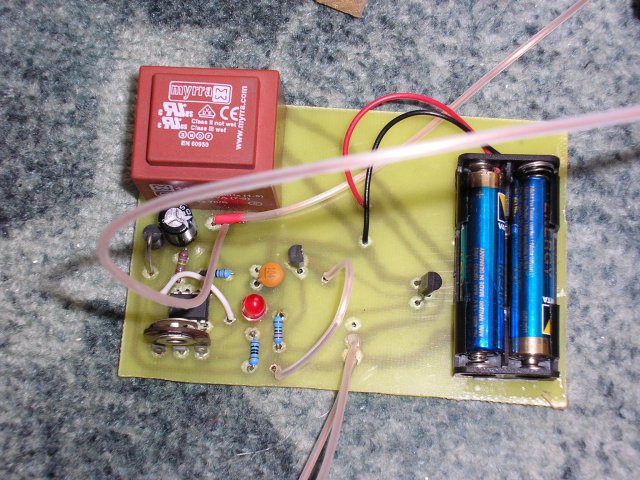

Trošku jsem je zmenšil.

ViPali · #48 Příspěvek od **ViPali** » 30 bře 2007, 12:53

masar: z tej stránky som sa pokúšal ťahať prvý krát, ale nemal som na čo kliknúť :nevim:

.

legalek:

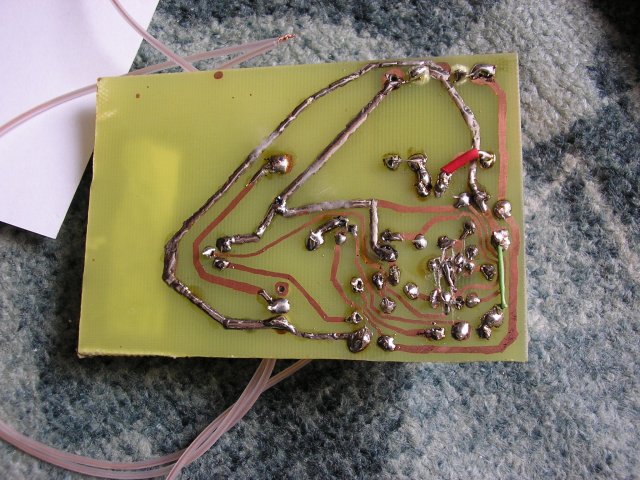

neviem či vidim dobre, ale budíš trafo do sekundáru a pulzy bereš z primáru. Podľa všetkého, sekundár má dve vinutia, ale ty si ho pripojil tak, že kolektor si pripojil k jednému vinutiu, to si skratoval, a druhé vinutie si pripojil na zem, taktiež skratované.
Ak sa ti v minulosti prenášali pulzy, tak len kapacitnou väzbou medzi primárom a sekundárom.

Máš to zapojené: xo_o o_ox
zapoj: xo ox o o
alebo:xo o_o ox
kolečko s krížikom je kontakt trafa kde je pripojené, alebo by malo byť pripojené, podčiarnik je prepoj.

legalek · #49 Příspěvek od **legalek** » 30 bře 2007, 15:59

takže napěti je zpět a to je tak vše je to na ten dc test:
takže odběr přidc testu je 1.52ma
to by měl byt io v pořátku nemýlim se??
nožka 3 tedy 0,000
nožka 7 tedy0,034volt
nožka 5 tedy 1,61volt
nožka 8 tedy 2.574
nožka 4 tedy 2,574

je to v pořádku???

#50 Příspěvek od **masar** » 30 bře 2007, 16:30

ViPali: Jak se stahuje z Rapidshare je zobrazeno na následujících obrázcích:

#51 Příspěvek od **masar** » 30 bře 2007, 16:32

Ta naměřená napětí jsou O.K. pro testovací vodič připojený k +Ub. Teď změř to samé pro testovací vodič připojený k 0V.

LEGALEK · #52 Příspěvek od **LEGALEK** » 30 bře 2007, 17:15

Prosím tě Masare jak mam postupovat při tom testu při mínusu,domnívam se že mam plus připájet zpět na puvodní místo,u na kontakt 2+6 io a měřit nožky 3,5,atd proti tomu + polu???nebo proti tomu - polu???jsem nováček a jsem z toho docela zmaten.

#53 Příspěvek od **masar** » 30 bře 2007, 17:27

Jen ta napětí odpovídají spíše vybité baterii (mělo by být >+3V a nikoliv 2,54V)

ještě pro ViPali:
To trafo má jen jedno sek. vinutí připojené na šp.7 a šp.9, propoje jsou na tišťáku "navíc", takže by to mělo být O.K.

#54 Příspěvek od **masar** » 30 bře 2007, 17:40

Legalek:
Měření napětí provádíme vždy proti vztažnému potenciálu 0V, kostra, zem, to je zvyklost, jinak se musí uvést vztažný potenciál. Pokud jsi první měření prováděl při testovacím vodiči spojujícím vývody 2+6IO a +Ub(což předpokládám), následující měření proveď při testovacím vodiči spojujícím body 2+6IO a 0V a to proti stejnému potenciálu, tedy 0V, abychom zjistili, jak se měřená napětí mění.

#55 Příspěvek od **jandu** » 30 bře 2007, 19:23

Jedno z možných riešení PCB.

legalek · #56 Příspěvek od **legalek** » 30 bře 2007, 19:57

to napětí je při nabíjecích nicd baterijích ktere nemaji 1,5 ale 1,2 voltu každá,snad to pomůže v ůsudku,obvod by podle katalogového listu měl fungovat již od 2 voltu.no ještě skusím to proti mínus polu,pochopil jsem to tak že necham mínus pol tam kde byl původně a dalši - pol přivedu na 2+6 od io a měřim vlastně proti tomu puvodnímu mínus.Jestli nic neobjevíme do zítřka okopiruju zapojení od Jandu,Snad ti to jandu nebude vadit A budu mít jistotu že to bude oki.

#57 Příspěvek od **masar** » 31 bře 2007, 00:53

Také jedno:

legalek · #58 Příspěvek od **legalek** » 31 bře 2007, 16:37

tak puvodni konstrukci jsem už zrušil,a nyní to udělám přesně podle MASARA
už jsem si to zmenšil a taky zrcadlil abych se v tom zorientoval i ze strany spojů,samozřejmě bych to mohl stavět i bez toho zrcadlení ale je to pro mě lepší,jinak masare můžeš prosím prozradit v jakem programu jsi dělal plošný spoj??? :?:

ZdenekHQ · #59 Příspěvek od **ZdenekHQ** » 31 bře 2007, 16:53

U těch transformátorů je lepší používat větší plošky, jinak dobrý. Zem je lepší trošku zvýraznit (třeba tlustším vodičem, pak se jen tak nesplete s plusem).

Já osobně jednovrstvý plošňáky taky navrhuju ručně a router na to vůbec nepouštím.

#60 Příspěvek od **masar** » 31 bře 2007, 18:40

Dělal jsem to v Eagle, jen tak narychlo, spíš jen jako důkaz, že to jde i jinak. :wink:

Vývody trafa jsou v rastru 2.54 mm a nemusí tedy přesně sedět se skutečností. Obvykle používám vlastní knihovnu součástek, protože na kreslení používám ploter Amagraf (ze stavebnice), který kreslí v rastru 0,125mm.
