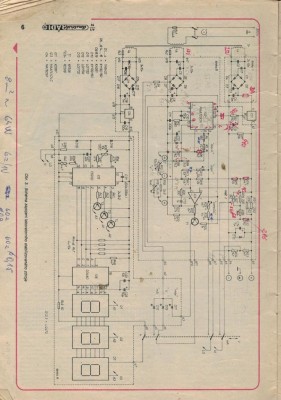

Zapojení je v podstatě malinko upravený schema co jsem dával v roce 2019. Jen je tam místo KF508 60W darlington, nevyužívá se interní zenerka ale externí D1 a R9 je napájenej z U+ 723, gréc je 10A a výstupní dvojdioda taky. No a je hnuto s součástkama, který mají vliv na přechod z proudu 2A na součastných 5A (R6, R13 a R16) No a taky jsou zvětšeny odpory v napájení R28 a R28 a R29 aby tolik netopily zenerky.
Tepelnou havarijku dávat do silovky jak má na schematu TAKJAN dávat nebudu. Mám totiž obavu že na 48V s proudem 5A by rozpojila jen jednou a shořela na oblouk. Snad jedině hned za trafo ale musel bych to celý rozpojit a rozebrat abych mohl do zadního panelu někde vyvrtat díry se závity pro objímku 16A tepelné pojistky do přímotopů.
Napsal jsem objednávku na spínací tepelný kostičky-pojistky do Hadexu. Už jsem je od nich bral a zatím žádnej problém. Budou tady v úterý, tak žádnej problém.
Stabilizovaný zdroj
Moderátor: Moderátoři
Proč bys měl vypínat silovinu, vždyť kdyby k tomu mělo dojít v případě vysoké teploty, jenom potřebuješ na výstupu stáhnout proud na 0. To jde jednoduše i tím rozpínacím třeba bázi T1 nebo odpojením R28. Spínacím zase z +9V přes odpor třeba 33k na bázi T5 nebo do vývodu 3 IO2 kde by to mohlo i signalizovat na diodě D20 jakožto proudové přetížení ale nejlepší je přidat další LED diodu pouze pro tuto aktivovanou tepelnou funkci.
Jinak já na svém zdroji 30V/5A mám také ty 2 koncové tranzistory spojeny s hliníkovým krytem, žádné hlídání teploty a za 40let vždy vše ustál, a to ho nijak nešetřím.
Jinak já na svém zdroji 30V/5A mám také ty 2 koncové tranzistory spojeny s hliníkovým krytem, žádné hlídání teploty a za 40let vždy vše ustál, a to ho nijak nešetřím.
No v silovině by to byla poslední havarijka proti plameni, pokud by se něco podělalo v elektronice.
Nakonec jsem to vyřešil rozpínáním bázovýho přívodu na KD-čka. Ani jsem nemusel upravovat plošák. Indikace je zbytečná, prostě napětí na digivoltmetru spadne na nulu.
Teď jsem ho tejral na proudu 5A a 3V na výstupu. V podstatě doraz, co dá toroid 210VA Je to sice extrém, tepelka 95℃ přidělaná zevnitř na zadní dekl vypnula po 25 minutách. Chladiče měly 111 a 2 x 118℃. Tak nevím, jestli tam přeci jen nedat pod chladiče ty větráčky 25 x 25 mm, větší se nevejdou.

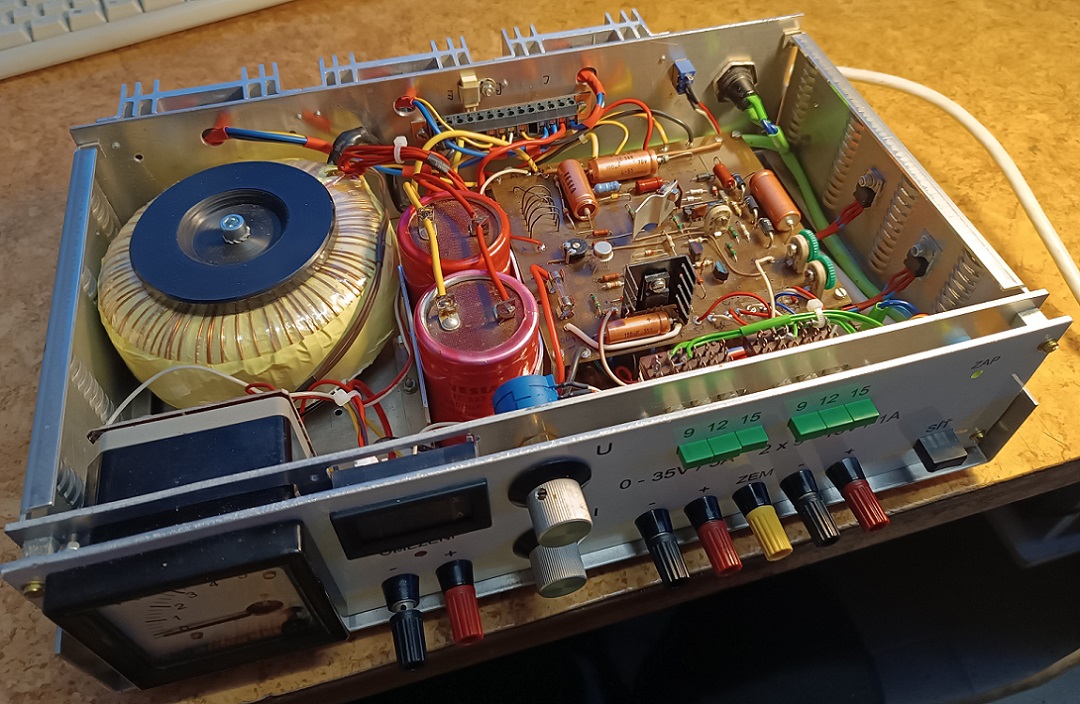

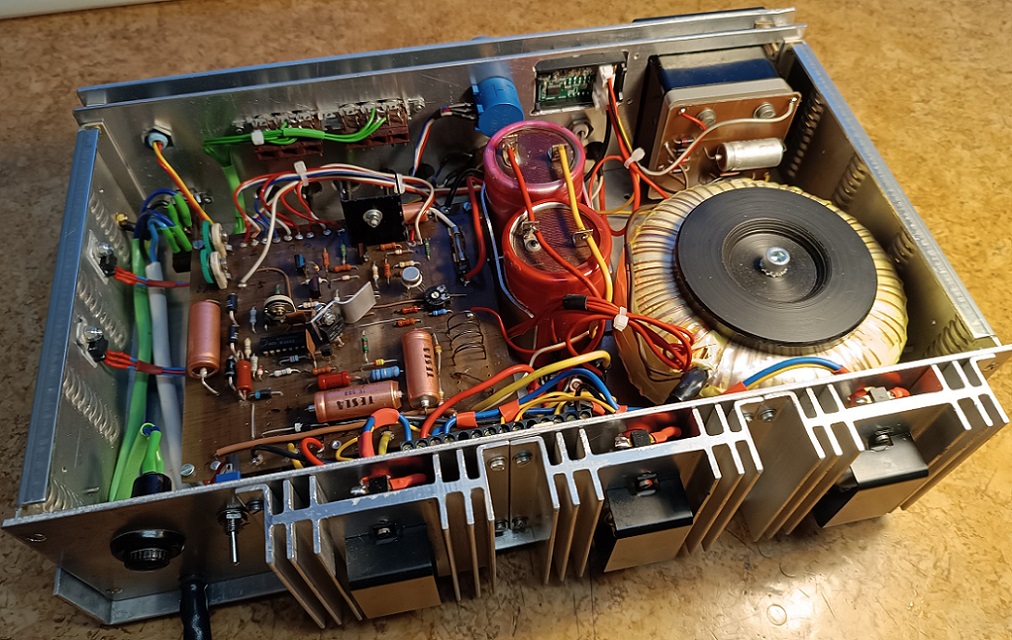

Takže fotky předělávky v rámci možností tý starý vykopávky.
Nakonec jsem to vyřešil rozpínáním bázovýho přívodu na KD-čka. Ani jsem nemusel upravovat plošák. Indikace je zbytečná, prostě napětí na digivoltmetru spadne na nulu.
Teď jsem ho tejral na proudu 5A a 3V na výstupu. V podstatě doraz, co dá toroid 210VA Je to sice extrém, tepelka 95℃ přidělaná zevnitř na zadní dekl vypnula po 25 minutách. Chladiče měly 111 a 2 x 118℃. Tak nevím, jestli tam přeci jen nedat pod chladiče ty větráčky 25 x 25 mm, větší se nevejdou.
Takže fotky předělávky v rámci možností tý starý vykopávky.
- Přílohy
-
-
Jirka
Proč mi nemůže všechno chodit hned ?!!
Proč mi nemůže všechno chodit hned ?!!
Díky! Však mi to taky dalo šmodrchání.
Škoda, že nešly použít ty původní skelnovlákený trubičky na vývody. Byly tak naslintaný voskem a když jsem to umyl v benzínu a nechal uschnout, tak byly druhý den neprůchozí.
Když mě sousedka pozorovala, jak po zahradě rozmotávám smalťák mezi kliku dílny a šprdličku plotu o 15 m dál a pak to motám na člunek, tak se mě přišla zeptat, jestli nemám nějakou psychickou příhodu.
Konstrukce nic moc, 40 let stará, jen malinko předělaná a učesaná. V dnešní plastový době by tahle skříňka stála tisíce.
Taky se trochu děsím, co s tím až uhnijou vývody v elytech 5G/50V. je to jejich typická závada a z náhradních 5 kusů, co jsem měl nepoužitý byly čtyři bez kapacity. Tyhle provozovaný a poslední náhradní pájenej jsou zatím dobrý.
Škoda, že nešly použít ty původní skelnovlákený trubičky na vývody. Byly tak naslintaný voskem a když jsem to umyl v benzínu a nechal uschnout, tak byly druhý den neprůchozí.
Když mě sousedka pozorovala, jak po zahradě rozmotávám smalťák mezi kliku dílny a šprdličku plotu o 15 m dál a pak to motám na člunek, tak se mě přišla zeptat, jestli nemám nějakou psychickou příhodu.
Konstrukce nic moc, 40 let stará, jen malinko předělaná a učesaná. V dnešní plastový době by tahle skříňka stála tisíce.
Taky se trochu děsím, co s tím až uhnijou vývody v elytech 5G/50V. je to jejich typická závada a z náhradních 5 kusů, co jsem měl nepoužitý byly čtyři bez kapacity. Tyhle provozovaný a poslední náhradní pájenej jsou zatím dobrý.
Jirka
Proč mi nemůže všechno chodit hned ?!!
Proč mi nemůže všechno chodit hned ?!!
To já nevím.

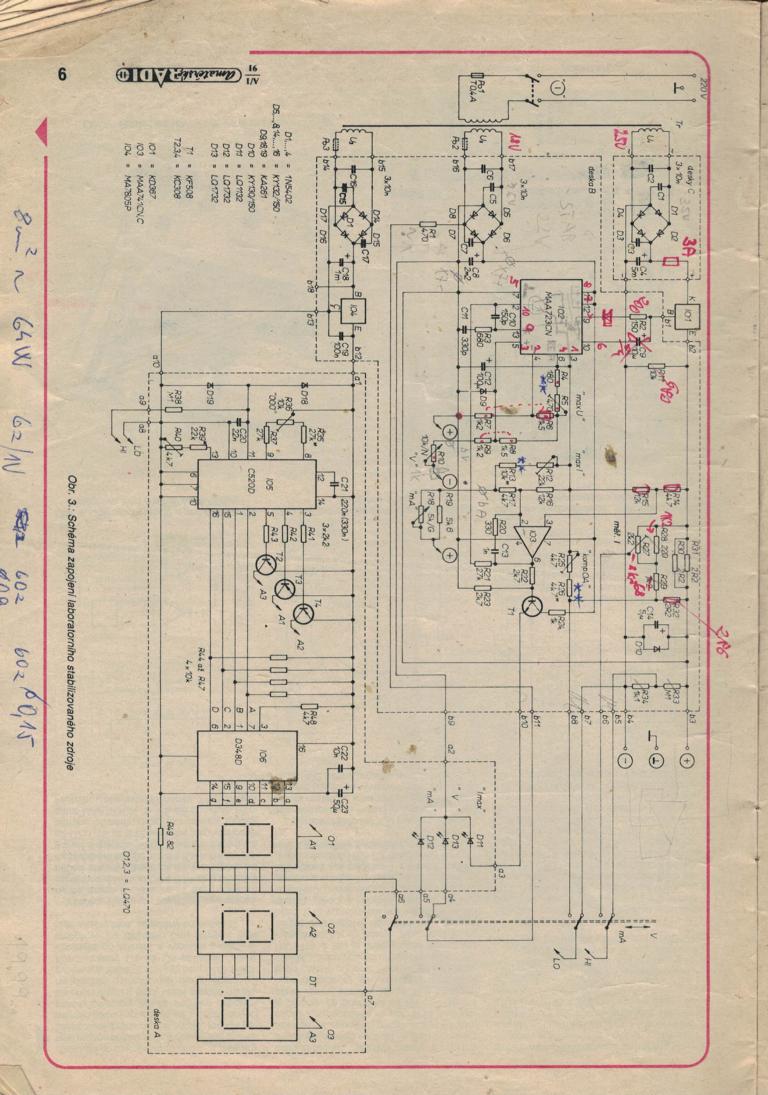

Psalo se tady o tom tvým schematu a namalovaný tepelný pojistce mezi grécem a KD-čkem. Opravdu ji tam máš, případně jakou? A zabrala Ti někdy? Zajímá mě to, protože mám zkušenost že ty tepelný pojistky 230V/16A/90-165℃ v přímotopech na střídavině, pokud se přikreje přímotop ručníkem, tak jak cyklicky pojistka spíná a rozpíná, za několik desítek cyklů pokud zcela neodejde, tak se aspoň podle opálení kontaktů a vyhřátí bimetalu posune teplota i o desítky stupňů. No a na stejnosměrným to podle mě odejde po jednotkách rozepnutí na upálení.
Psalo se tady o tom tvým schematu a namalovaný tepelný pojistce mezi grécem a KD-čkem. Opravdu ji tam máš, případně jakou? A zabrala Ti někdy? Zajímá mě to, protože mám zkušenost že ty tepelný pojistky 230V/16A/90-165℃ v přímotopech na střídavině, pokud se přikreje přímotop ručníkem, tak jak cyklicky pojistka spíná a rozpíná, za několik desítek cyklů pokud zcela neodejde, tak se aspoň podle opálení kontaktů a vyhřátí bimetalu posune teplota i o desítky stupňů. No a na stejnosměrným to podle mě odejde po jednotkách rozepnutí na upálení.Jirka
