#61 Příspěvek od **masar** » 12 pro 2008, 20:57

breta1 píše:Pozor, ale TL432 ma referenci 2.5V, ne 1,25V

Existují i verze 1.25V. :wink:

Je ovšem problematické je sehnat. Jako náhrada by se dala použít např. LM317L.

laser · #62 Příspěvek od **laser** » 15 pro 2008, 13:30

masar píše:Je ovšem problematické je sehnat. Jako náhrada by se dala použít např. LM317L.

Ďakujem

laser. · #63 Příspěvek od **laser.** » 06 úno 2009, 16:37

Je možné alebo je to len reklamný ťah, aby tento kryštál CRYSTAL-808-532 rozmerov 1,3 x 1,3 x 3,5 mm produkoval zelený laserový lúč výkonu 100 mW

http://www.roithner-laser.com/crystals.html

Crifodo · #64 Příspěvek od **Crifodo** » 06 úno 2009, 17:01

Roithner snad není firma, která by fungovala na lživých reklamách.
V tom datasheetu ale píšou 2-10 mW výstupní výkon.

laser. · #65 Příspěvek od **laser.** » 09 úno 2009, 14:12

To je fakt, je to seriozna firma, neuvedomil som si, že to je asi označenie pre celú seriu kryštálov rôznych velikostí.
Majú v ponuke aj kryštály o pár milimetrov vätších rozmerov Nd:YVO4, avšak bez prídavku KTP

laser. · #66 Příspěvek od **laser.** » 09 úno 2009, 14:39

to tie kryštály nepotrebujú rezonančné zrkadlá
je to snáď len nejaký "filter" alebo optický menič

Haluskaaa · #67 Příspěvek od **Haluskaaa** » 26 říj 2009, 02:25

Je to krystal, který mění vlnovou délku laserových diod s 808nm na 532nm (zeleny)

A těch 100mW je maximální výkon, který to dokáže přeměnit

http://lasery.kvalitne.cz/index.php?tex ... ukazovatko

bastliar · #68 Příspěvek od **bastliar** » 07 led 2010, 19:11

Má niekto skusenosti zo zapojením obvodov ( iC ) pre laserový driver laserovej diody červenej a infračervenej z DVD napalovačky pre prúd cca. 150 mA.
:?:

Majú nejaké záludnosti.
http://www.roithner-laser.com/ld_drivers.htm
http://www.ichaus.de/product/iC-HB

:?:

Sú tam obvody pre tri kombinácie zapojenia laserových diod a fotodiod :
Typ ( N - M - P )
http://lasery.kvalitne.cz/images/text_7 ... WDioda.jpg
Čo sa laserovej diody týka, vyhovoval by typ ( P a M ) ibaže netuším aké je zapojenie fotodiody :?:

Ktorý obvod by vyhovoval.

benik3 · #69 Příspěvek od **benik3** » 07 led 2010, 21:16

EU38 od roithner je dobrej, ale nema tu fotodiodu zapojenou. Ted se mi zrovna rozbyla vypalovacka, ale laser funguje, takze konecne budu take mit svuj valstni laser. Budu si delat ten roithner EU38 (nasel jsem schema). Nevite ale nekdo, jestli by se ten obvod pro photodiodu nedal nejak k tomu dodelat? Jinak zapojeni laseru by melo byt 1-katoda LD 2- anoda LD a katoda PD 3-anoda PD. Obrázek

bastliar · #70 Příspěvek od **bastliar** » 08 led 2010, 08:52

Benik3 : Píšeš, že na jednotke je katoda laserovej diody teda znamienko minus, čo by korešpondovalo z obrázkami stranky ROITHNER ale na všetkých zapojeniach vykuchaných DVD diod čo som videl sa ne jednotku pripojuje naopak plus, teda je tam anoda :!:

http://lasery.kvalitne.cz/images/text_7 ... WDioda.jpg
Teda nehodí sa mi inegráč "N" ako je tomu u EU42 ale buď typ "M" alebo typ "P", podľa toho ako je zapojená fotodioda
:arrow:

http://www.roithner-laser.com/ld_drivers.htm

Na stránke ROITHNER je uvedené, že samotný iC integráč zvládne prúd až 350 mA.
PCB doska s integráčom a niekoľkými smd kondíkmy a rezistormi stojí cez 10 eur, zatiaľ čo samotný integráč len nejaké 4 eurá. Zhotoviť dosku a doplniť ju skutočne len o zopár kondíkov a rezistorov ( ani by nemuseli byť SMD ) je najmenej. A ku napájaniu postačí litiovka 3,3 voltu.

Použiť EU38 je samozrejme riešenie ale nie najštastnejšie. Zvládne síce 1,2 ampéra, avšak u diody ktorá zvládne max. 150 - 175 mA je to zbytočne veľa. Navyše ak diodu vystavíme hraničnému prúdu 175 mA, je omnoho dôležitejšie ju ustrážiť spätnou väzbou, aby sa neodpálila.

:!:

V snahe zabrániť aby sa dioda nadmerne prehriala, som ju paradoxne naopak zničil nadmerním ochladením, použil som totiž ku napájaniu zdroj bez spätnej väzby. Stačilo púzdro zo svietiacou diodou vystrčiť v decembri na pár minút z okna a teplota púzdra rýchlo klesla pod nulu.

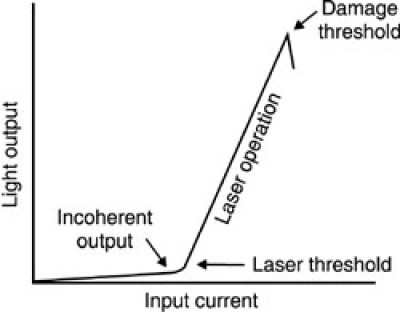

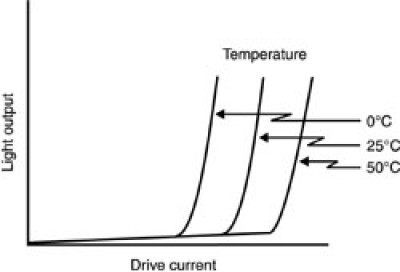

S klesaním teploty totiž klesá max. prípustný prúd tzv. Damage Treshold pri ktorom sa dioda zničí - viz. prvý obrázok.

benik3 · #71 Příspěvek od **benik3** » 08 led 2010, 14:33

Bohuzel zapojeni vyvodu u laseru jsou tri nebo 4 druhy. Chce to ozkouset na nejaky maly proud. Ten EU38 nestavim kvuli velkymu proudu, ale proto ze je to kvalitni a schema na EU37 (200mA a ma zapojenou i PD) sem nenasel. Zkusim tak jeste ruzne pohledat. Akorat sem se chtel zeptat, co zapojit do okruhu misto laseru pro otestovani. Nekde sem videl asi pet LED ale uz nevim jak zapojenych.

EDIT. Tak sem ted nekde na tech strankach v jednom clanku nasel, ze IR lasery maji u spolecnyho katodu, ale cervene lasery anodu

EDIT2: Tady jsem nasel take pekne schema http://lasery.kvalitne.cz/index.php?text=22-napajeci-zdroj-pro-laserove-diody#comm-598. Pise tam, ze u viditelnych diod je na COM LD + a ze je dobre predelat zapojeni na opacne poly (otocit diody, kondenzatory... a pouzit stab. 7905) Tak jsem to udelal: Obrázek

. Je to takhle dobre? Dik

EDIT3: Jeste sem nasel tohle. Vypada to dobre. Akorat nvm jestli mam diodu 1N4002 nahradit touhle http://www.gme.cz/cz/index.php?product=220-002 nebo http://www.gme.cz/cz/index.php?product=223-074 a pak nevim cim nahradit tu zenerku 8.7V a jeste jestli tl431 je tohle http://www.gme.cz/cz/index.php?product=330-042 Dik Obrázek

EDIT4

: Nevite jestli je nekde v ty vypalovacce napsany typ laseru? Koukal jsem do manualu na strankach LG, ale v technickych datech nic neni. Jinak je to LG GSA-4167b. Dik

EDIT5: muzu misto diody 1n914 pouzit http://www.gme.cz/cz/index.php?product=220-013? Dik
