Stavba osciloskopu - problém s ostrostí

[jakubrosler]

Vstupní kondenzátor jsem zmenšil až na 10n a vypadá to na chlup stejně, jako předtím.

A když změřím továrním osciloskopem přímo výstup generátoru, tak tam je trojúhelník asi do 4MHz.

[FERYACT]

Takže jak píšeš pila O.K.Je chyba v zesilovači.Mohou být svody nebo to zesilovač neumí.Omezují se vyšší frekvence./zaoblené hrany/

[jakubrosler]

Pila se taky zaobluje, u vyšších frekvencí už ji nerozeznám od sinusovky.
Svody tam být sice můžou, ale fakt nevím kde. Leda tak v patici. Kondenzátory tam jsou všeho všudy dva a ty jsem dal nové svitky.

[FERYACT]

Jednou jsi psal že máš pilu do 4MHz a později že se podobá sinusovce soustřeď se a napiš jak to je doopravdy.

[jandu]

Čo meriaš na voľnom konci toho tieneného audio kábla?
Najprv sa pripoj továrenským skopom na voľný koniec audio káblu, uvidíš tvar signálu, potom súčasne pripoj svoj skop - pozoruj, ako sa zmení tvar.
Ak je zmena výrazná, jedná sa o zlé prispôsobenie (vstupný odpor) tvojho skopu.

Potom ešte raz zopakuj to isté meranie, iba voľný koniec kabelu zaťaž odporom rovným výstupnému odporu generátora.

Úplne najlepšie by bolo použiť namiesto audiokábla hoci televízny anténny kábel.

[jakubrosler]

Měření nepřineslo nic zajímavého.
V průběhu se samozřejmě měnila amplituda, ale tvar průběhu ne.

[jandu]

Asi sme sa nerozumeli - podstatný nie je výstup na generátoru, ale na druhom-voľnom konci kabelu, ktorý vedie od generátoru.

[jakubrosler]

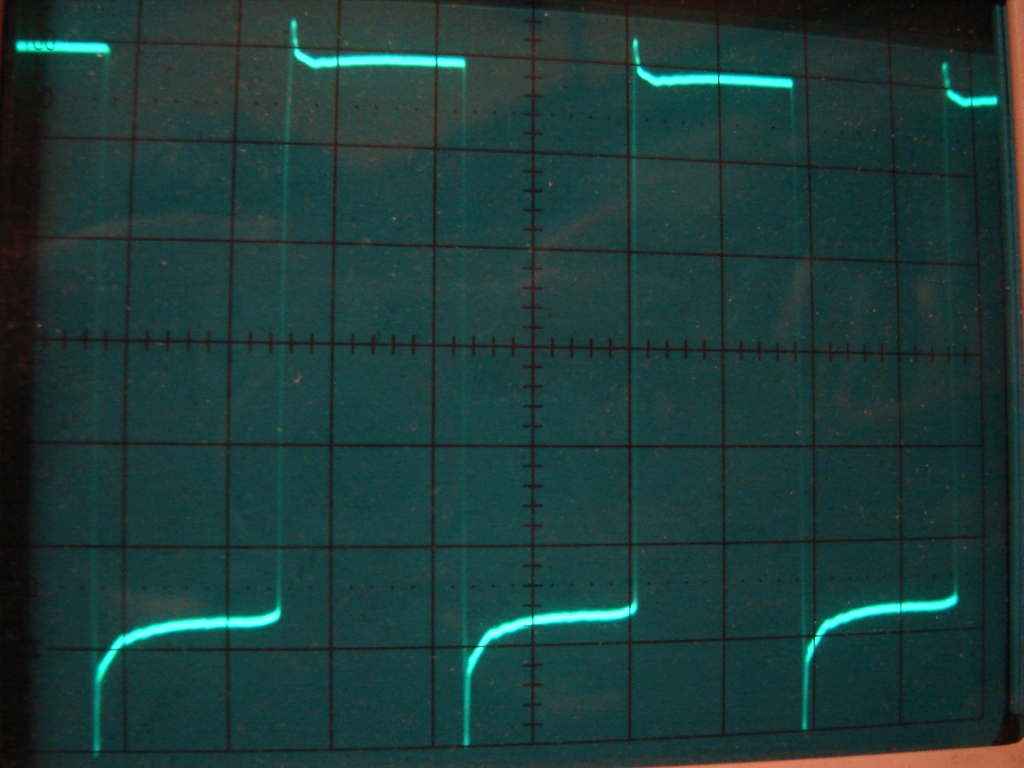

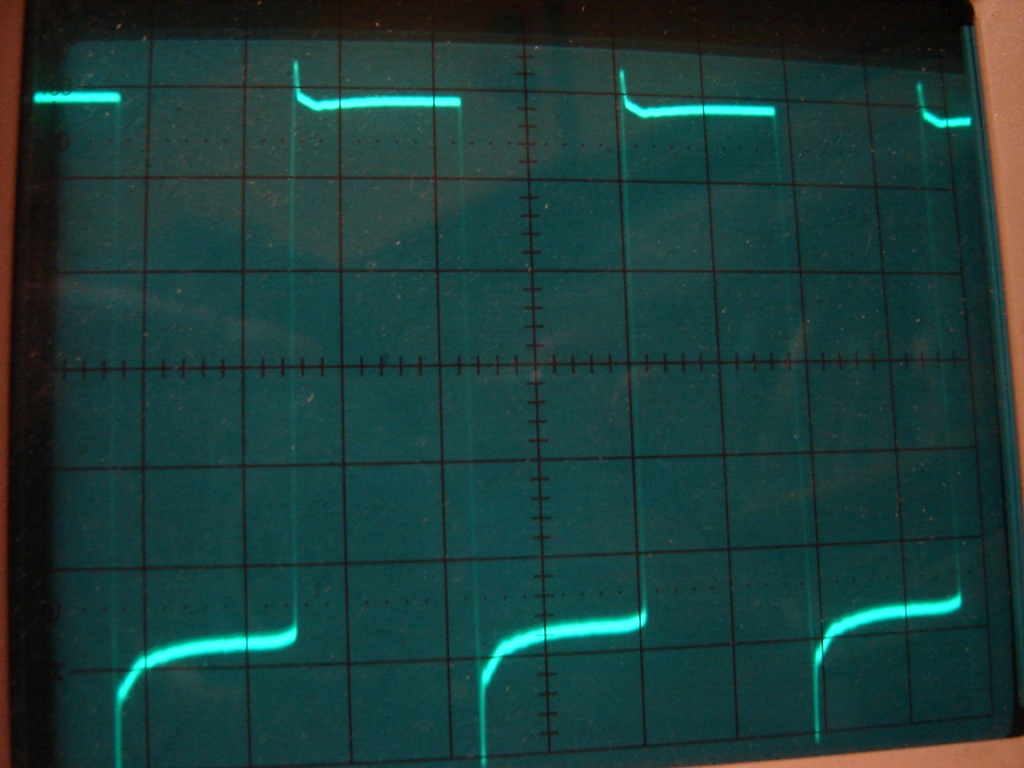

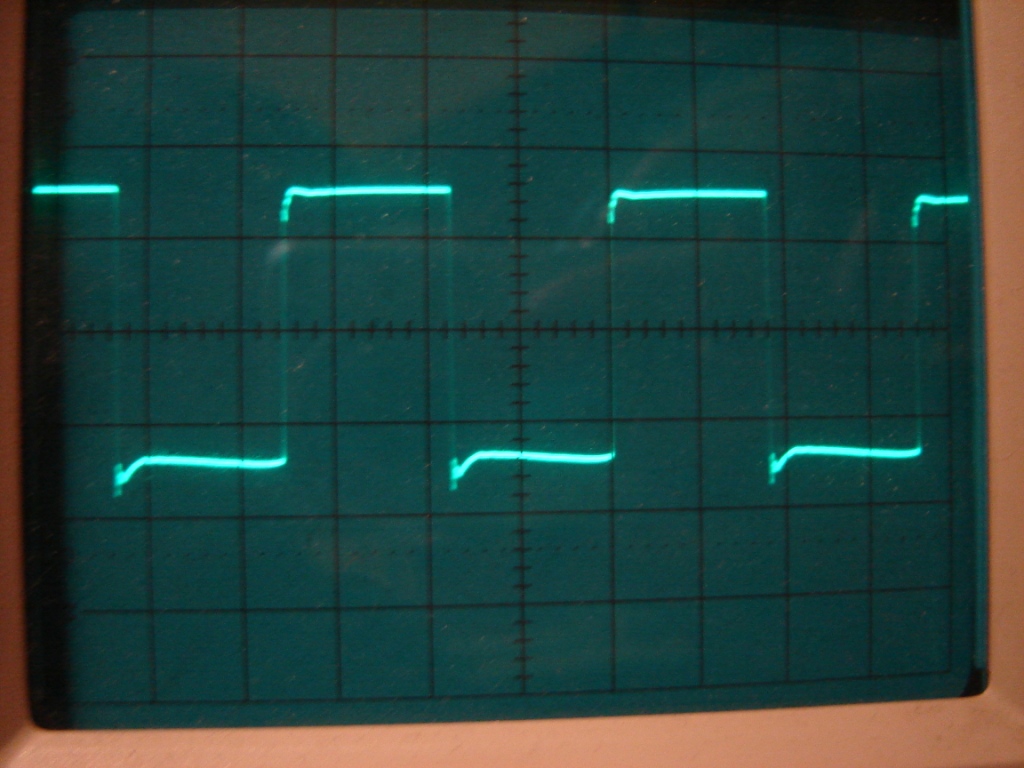

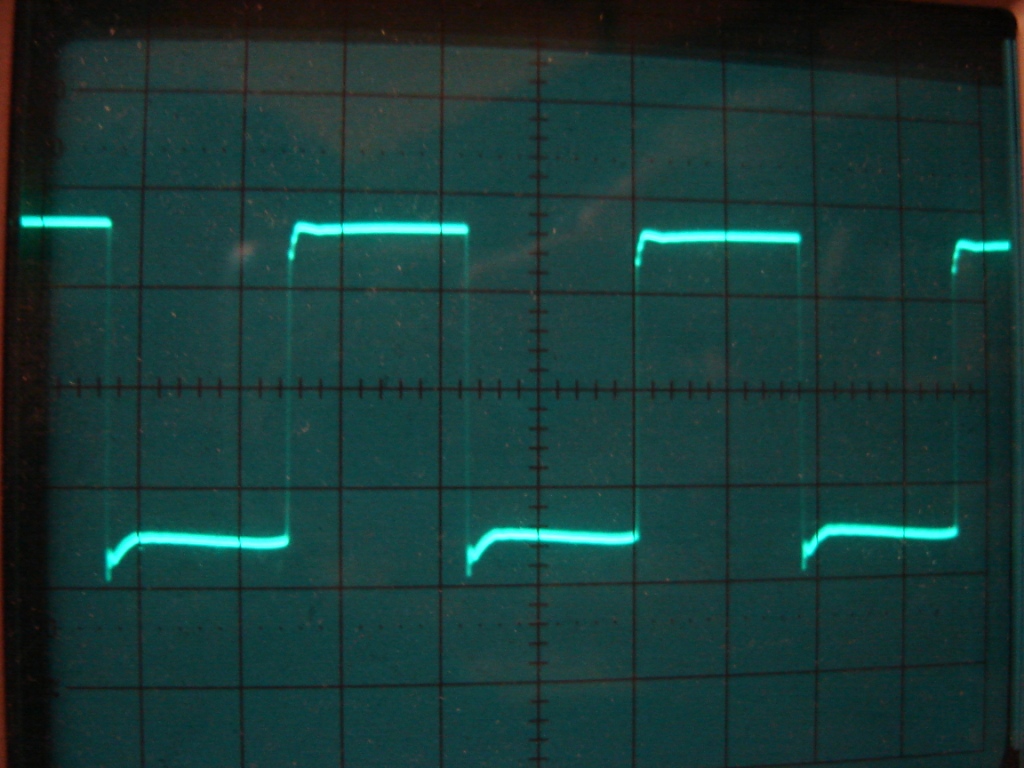

Tohle je na volném konci kabelu. Jde kabel od generátoru. K němu jsem připojil kabel továrního osciloskopu (foto 32). Do tohoto bodu jsem pak postupně zapojil vstup svého osciloskopu (foto 33), odpor (foto 35) a obojí (foto 36 a 37).

[MajklR]

Pro "FERYACT", jedná se zřejmě o amatérský dvoukanálový tranzistorový osciloskop, autor p. Milan Biščo. Napsal jsem Vám SZ a zaslal E-mail. MajklR.

[jandu]

To jakubrosler-
chodím sem iba sporadicky, preto krátko:

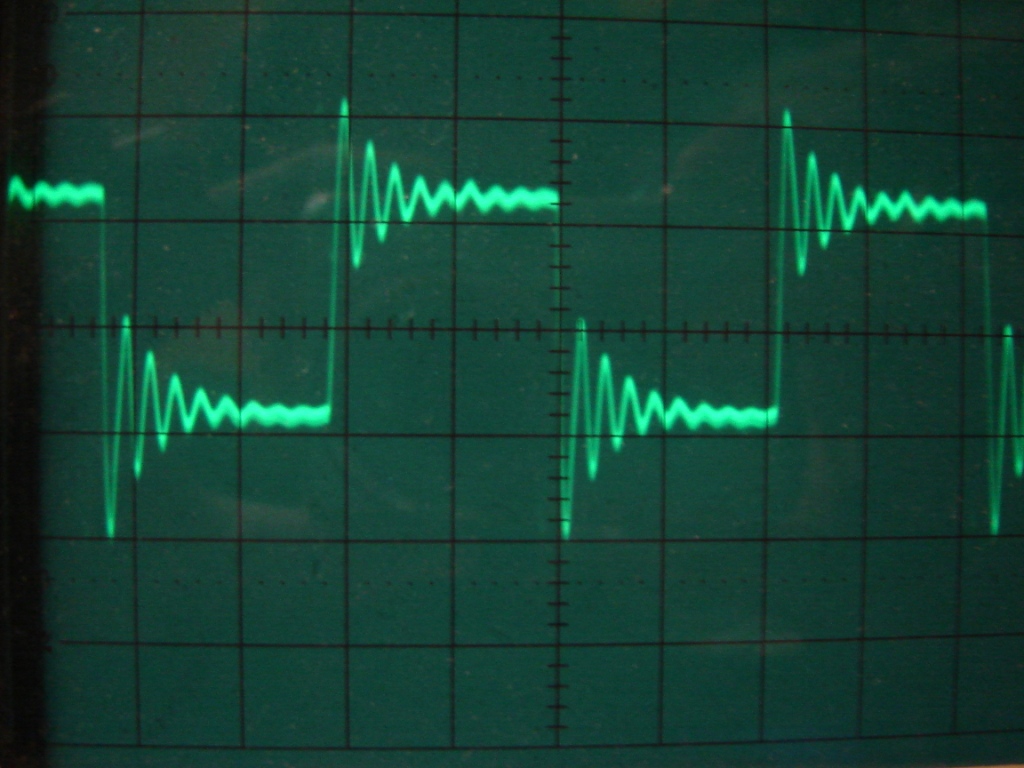

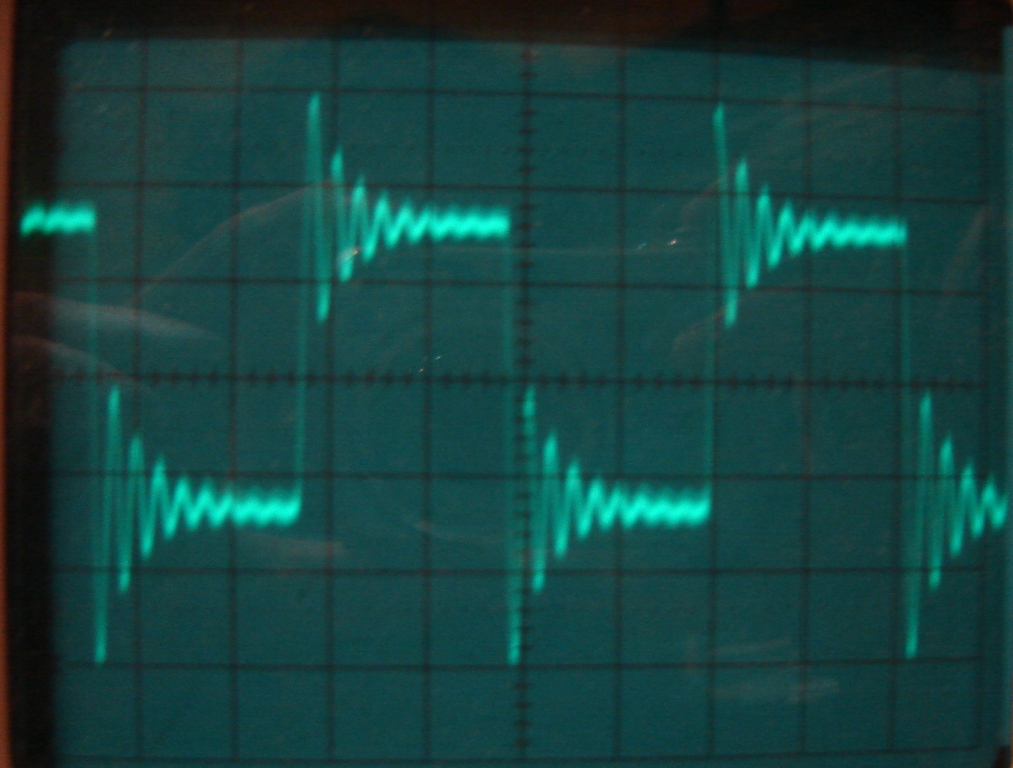

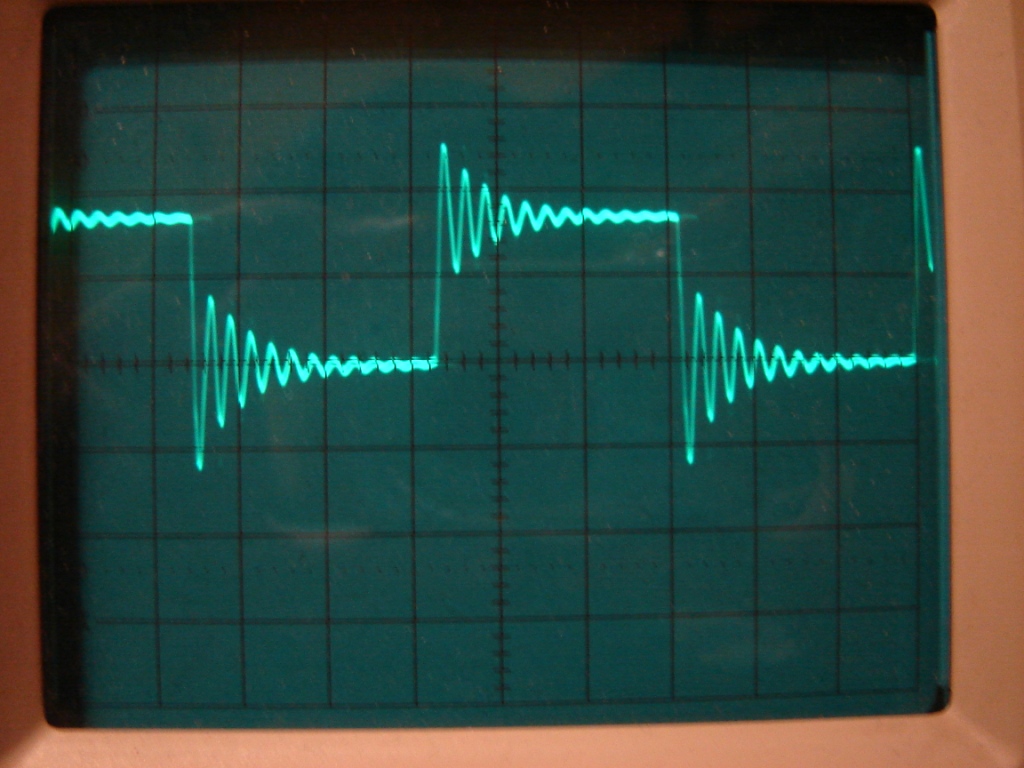

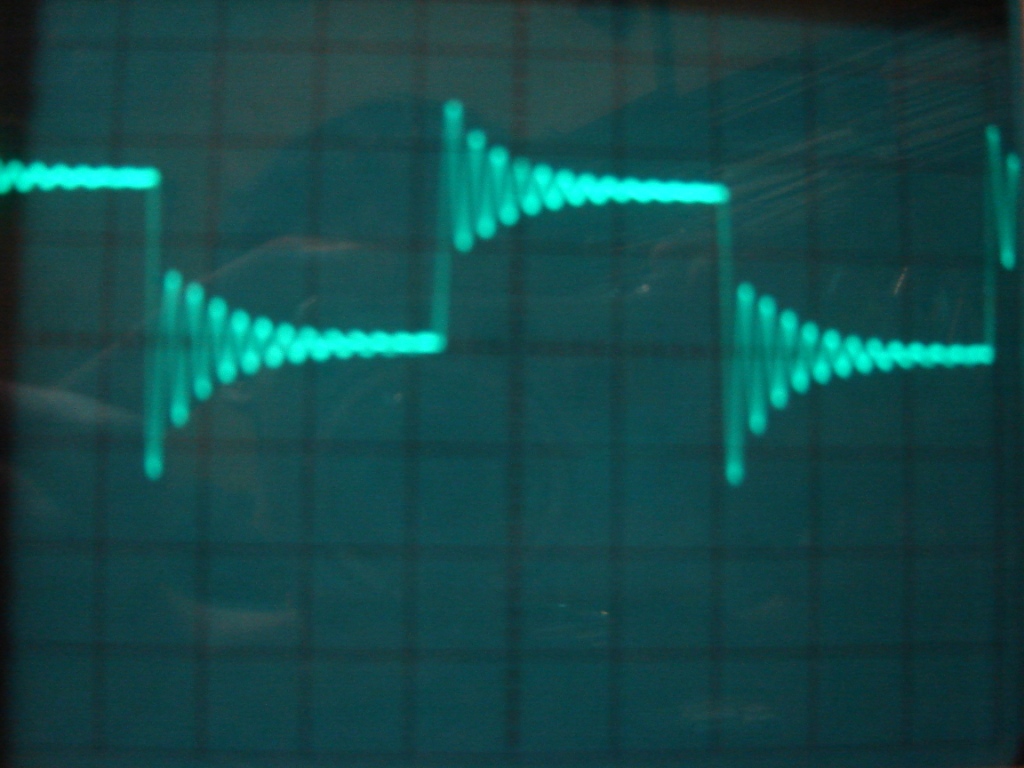

To, čo máš na posledných obrázkoch, je typický priebeh tlmených kmitov rezonančného obvodu /asi paralelný, tvorený indukčnosťou vedenia a kapacitou kábla. Mne sa na demonštratčné účely také pekné nepodarili/.
Znamená to, že to, že vedenie, ktoré používaš na prepojenie generátor-osciloskop je pre daný účel naprosto nevyhovujúci. (je to rezonančný obvod!).
Ale skús nahradiť to prepojenie kúskom koaxiálu, alebo obyčajnou dvojlinkou a porovnávaj - najprv pri rovnakej frekvencii a potom každé prepojenie samostatne a meniť pri tom frekvenciu.
Ak iné nie - získaš užitočné informácie o tom, ako sa chovajú rôzne vedenia.

[MajklR]

Dobrý den pánové, nestavěl prosím někdo v dávných dobách osciloskop na obrázku z AR pod osc. obrazovkou? Potřebuji poradit.

http://home.tiscali.cz:8080/filomena/obrazovka1.JPG

[jakubrosler]

Dík. Já jsem si původně myslel, že je to vlastnost toho generátoru.

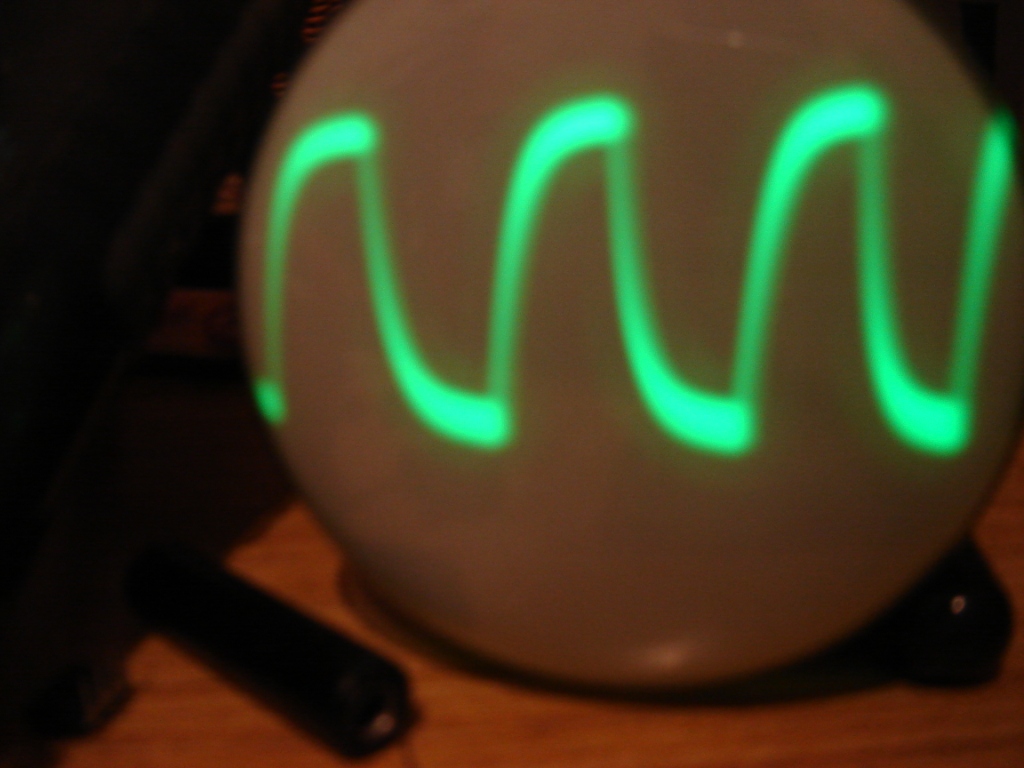

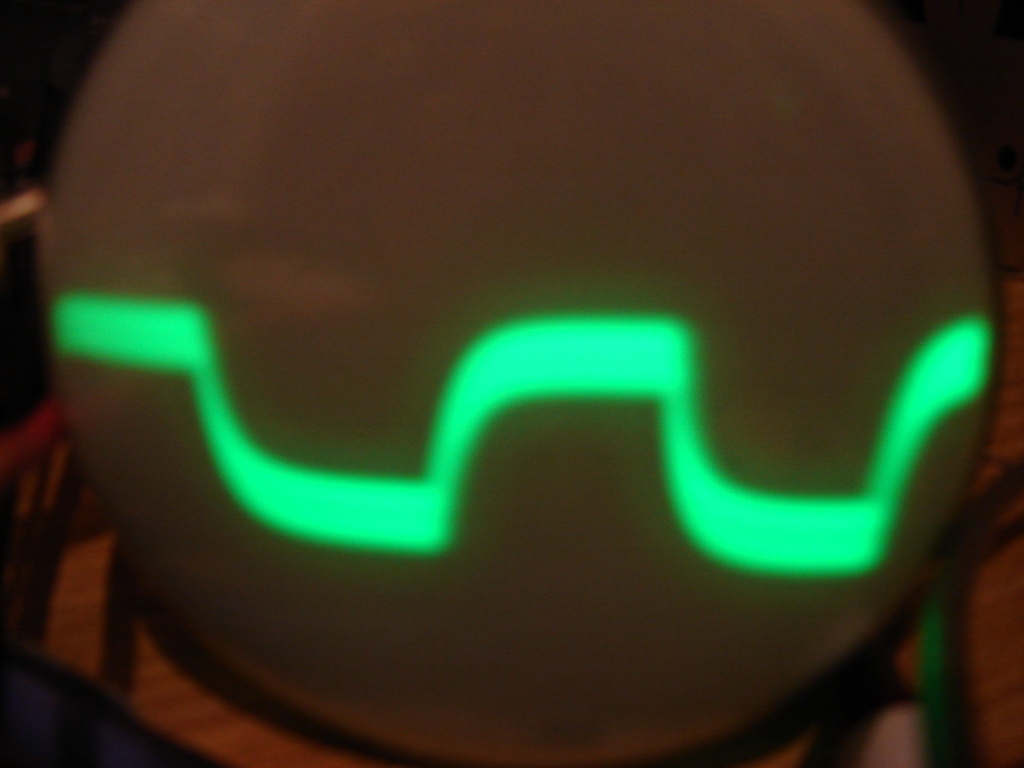

Teď jsem to zkusil znova, už to nekmitá, ale výsledek stejný (viz foto). Zkoušel jsem to i při propojení obyčejnými kabely a žádná viditelná změna.

[josef-1]

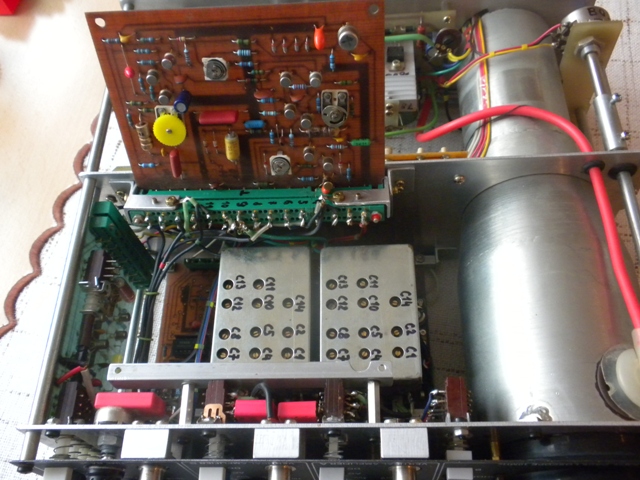

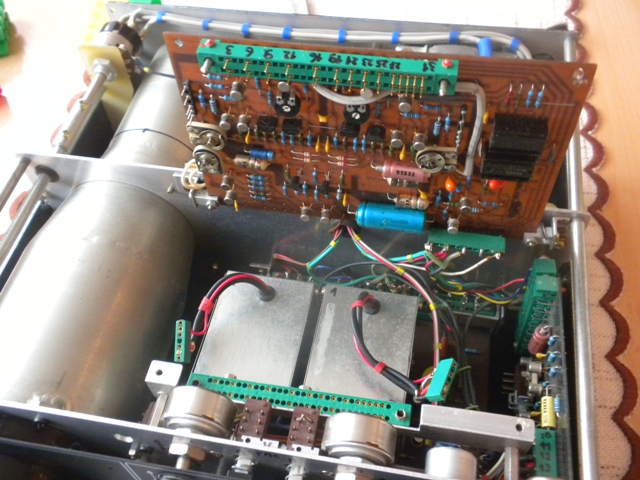

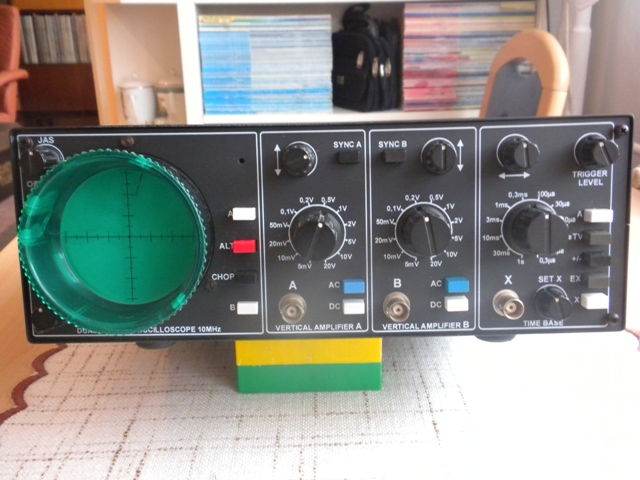

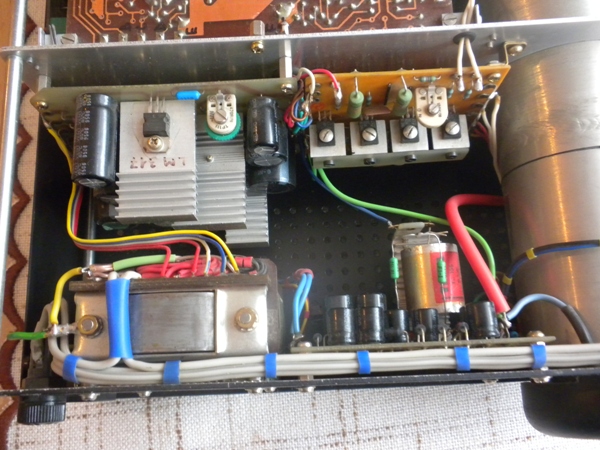

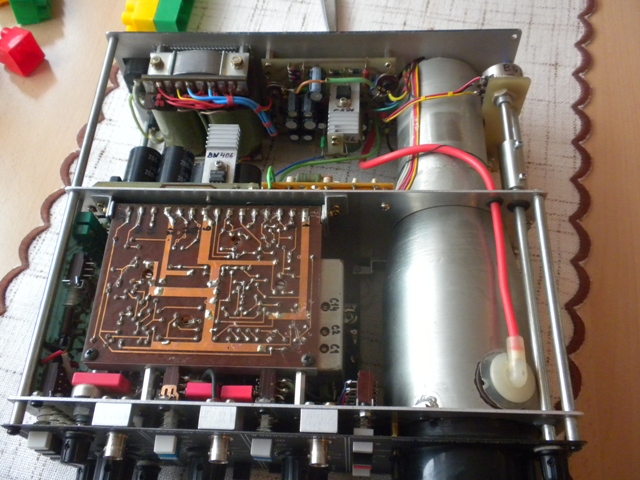

To: MajkIR, osciloskop jsem v dávných dobách postavil. Myslím si však, že to ve své době byl dost složitý a výrobně pracný přístroj, který asi dost zájemců o jeho stavbu odradil. Hodně jsem se natrápil s obrazovkou a ani kompenzace vstupních obvodů nebyla moc příjemná. Jen pro připomenutí přikládám několik fotografií.

[onlyvikastar]

Nějaká dokumtace k němu by byla, jinak moc pěkná práce.

[MajklR]

Pro "Josef-1", děkuji za odpověď, je to krásná práce, zasílám SZ. MajklR.
