Zdroj -5V/10mA

[kulikus]

Potřebuju záporné napětí nevelkého proudu. DC/DC měnič z 19V musím zatížit alespoň 50mA, abych ho udržel ve spojitém režimu a při 100kHz mohl osadit jen dvě stovky uH. Přijde mi to neoptimální. Pomýšlel jsem na nábojovou pumpu. Doporučíte?

[vlado5]

Skús nábojovú pumpu ICL7660, tá je na také malé prúdy ideálna, hodne sa používala v zapojeniach historických počítačov s procesorom I8080, ktorý potreboval aj -5V s pomerne malým prúdom. Napájacie napätie je 10.5V u ICL7660A 13V. Budeš musieť z 19V znížiť zenerkou v sérii, alebo stabilizátorom.

[Yenyk]

Ahoj,

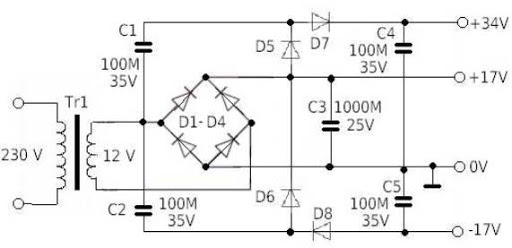

pokud máš jako usměrňovač graetz, tak jsem kdysi s výhodou použil tohle:
Jen tam budeš muset doplnit minimálně zenerku, nebo stab.

[kulikus]

vstup je DC 19V.

[termit256]

Dela se na tohle hromada obvodu, viz napr zde
https://www.maximintegrated.com/en/prod ... 7CInverter
Pripojis k tomu jeden nebo dva kondiky a nic dal neresis.

[VASEK_W]

To termit256:
Sice je to "hromada" obvodů, ale jak jsem tak koukal, tak jen dva jsou na 20V vstupního napětí. Paradoxně z již zde zmiňované řady ICL766x.
Tak řešením bude je použít a trochu jim ošetřit a snížit to vstupní napětí, aby se při nějakém zakolísání toho napájení 19V neprorazily.

Vašek

[PotPalo]

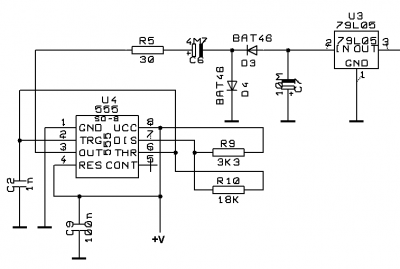

Ak tomu gulášu správne rozumiem, potrebujeme vyrobiť z 19V nejaké záporné napätie. Čo tak použiť klasickú 555? Akurát jej napájanie (+V) je do 16V, tak by sa to muselo doriešiť (7812/7815?). Na obrázku je výstup vpravo hore, -5V.

Tých 19V je tam z nejakého DC-DC meniča? Ten má určite cievku. Pár otáčok káblika okolo nej, jedna dióda, a máme záporné napätie.

[Michal22]

Kulikus - jestli vydržíš do úterka, až budu v práci, pošlu ti nějaké tipy. Nemám u sebe pracovní NTB.
PotPalo - na tom tvém zapojení je trochu zvláštní ten C6, mám obavy, že by mohl dostat hodně zabrat kvůli opačné polarizaci. Ale možná se na to blbě dívám.

[PotPalo]

C6 je dobre. Na pine 3 sa strieda VCC a GND. Pri VCC sa kondenzátor C6 nabíja cez R5 a D4, pri GND je cez D3 jeho už relatívne záporné napätie prenesené na C7. (keď mal na pluse 12V a mínus na GND, tak pri pluse na GND bude na mínuse záporných 12V)

[ZdenekHQ]

Mě taky napadla 555, kdesi jsem to používal, ale už je to dávno. Ale moc velkou účinnost to teda nemá. Dá se pohrát si se střídou.

[termit256]

To termit256:
Sice je to "hromada" obvodů, ale jak jsem tak koukal, tak jen dva jsou na 20V vstupního napětí. Paradoxně z již zde zmiňované řady ICL766x.
Tak řešením bude je použít a trochu jim ošetřit a snížit to vstupní napětí, aby se při nějakém zakolísání toho napájení 19V neprorazily.

Vašek

Ty obvody maji vetsinou stejne vystupni napeti jako vstupni. Takze tam das nejaky stabos typu 7805, 1117 apod. a nemusis dal nic resit. Jako vystup mas stabilni zaporne napeti bez nejakeho dalsiho laborovani. Osobne si sveho casu vazim mnohem vic nez ceny 555 jez zustane ladem lezet v supliku.

[ZdenekHQ]

Jo a u těch Maximů bacha, mají docela divoký rozsahy napájecích napětí. Taky jsem na to dojel, jeden byl na 11V a já do něj poslal napětí z akumulátoru. Nepřežil.

Měl by to zvládnout i MC34063. Schema bude v katalogovým listu.

[jezevec]

Nejvhodnější zapojení co se týká počtu součástek i místa je ICL7660. Funguje do proudu 20mA, těch požadovaných 10mA zvládne bez problémů.
V SMD provedení na oboustranném tišťáku to vyjde malinké.

[termit256]

Tech obvodu pro nabojove pumpy se dela mraky i mnohem mensich. Napr. LM27761 ma velikost jen 2x2mm. Jednoduchost zapojeni je vesmes vsude stejna, vstupni a vystupni kondik + jeste jeden kondik pro vlastni cinnost menice. V pripade regulovatelnych je tam jeste delic kterym se nastavuje napeti. Proklikej si stranky velkych vyrobcu a najdi co se ti nejvic bude hodit.

[kulikus]

Mám tu UC3842. Možná na to půjde ohnout na nábojovou pumpu.
Jen škoda že to je zrovna typ se střídou max 99%.
