Zvar nerezu TIG-om problem.

Zpráva

kutilmil · #1 Příspěvek od **kutilmil** » 17 zář 2022, 20:15

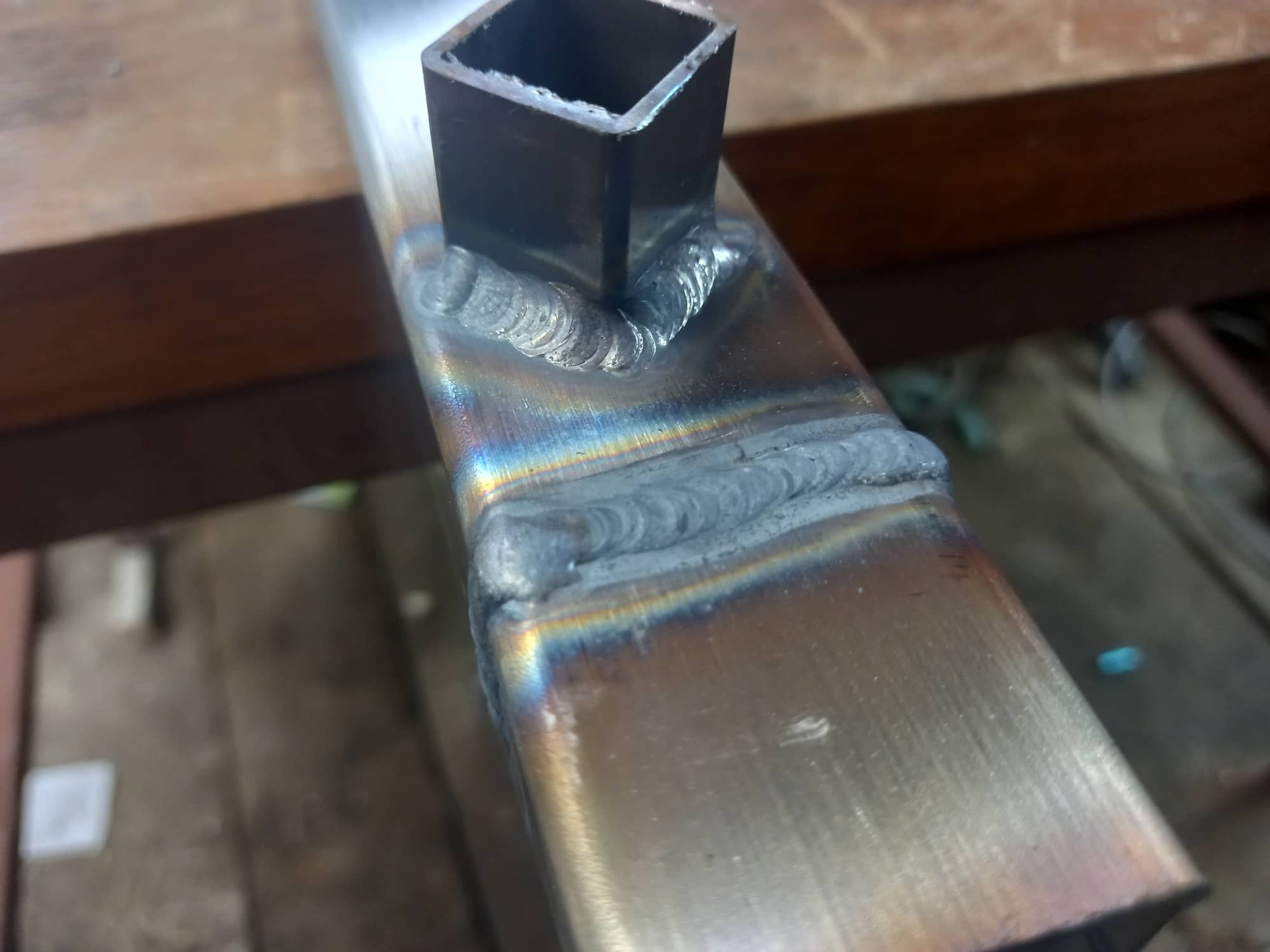

Prečo je tento skúšobný zvar nerezu taký čierny? Údajne by mal byť lesklý.

p32 · #2 Příspěvek od **p32** » 17 zář 2022, 20:31

No a co jsi tam přidával za materiál?

Kremik · #3 Příspěvek od **Kremik** » 17 zář 2022, 20:40

Lesklý je až po moření.

kutilmil · #4 Příspěvek od **kutilmil** » 17 zář 2022, 20:59

Prídavný materiál ER347. A je tento zvar v poriadku alebo je zlý? Podla mna je zlý.....

jirkati · #5 Příspěvek od **jirkati** » 17 zář 2022, 21:29

Máš skutečně čistý argon? Ty sváry jsou hodně přehřáté. To je typická vada při malém svařovacím proudu a tím i nízké postupové rychlosti. Navíc jsou pak sváry velmi převýšené, u kouťáků také moc velké. Toto téma je na Svarfóru hodně diskutované.

konosuke · #6 Příspěvek od **konosuke** » 17 zář 2022, 22:01

Na funkci to nebude mít vliv!

kutilmil · #7 Příspěvek od **kutilmil** » 17 zář 2022, 22:10

Ano mam čistý argon. Neviem teraz kolkátku ale je to čistý argon.

#8 Příspěvek od **EKKAR** » 17 zář 2022, 23:04

A kolik ořechovky sis nalil před tím, než jsi to šel vařit?

Kremik píše:Lesklý je až po moření.

Mělo by stačit očištění oxidů/produktů spálení z povrchu svaru mechanickým způsobem, např. drátěným kotoučem.

kutilmil · #9 Příspěvek od **kutilmil** » 17 zář 2022, 23:24

Nic, ale myslím že by to na zvar nemalo vplyv.....

p32 · #10 Příspěvek od **p32** » 18 zář 2022, 08:44

Kromě jiného je tam toho materiálu nastrkáno více než je třeba a s malým proudem.

kutilmil · #11 Příspěvek od **kutilmil** » 18 zář 2022, 10:39

No ale tým to asi nebude. Pre zaujímavosť ako by si nastavil zváračku? Hrúbka materiálu je 2 mm

p32 · #12 Příspěvek od **p32** » 18 zář 2022, 10:46

Dával bych 50-65 A, ale nevím jakou máš svářečku, protože každá to může mít jinak. Já taky nastavím, co odhaduji a chvilku šteluji podle výsledku. Myslím, že by se ti to u toho rohového mělo více roztékat.

kutilmil · #13 Příspěvek od **kutilmil** » 18 zář 2022, 10:54

trvalo 50 až 60 A alebo pulz? Prípadne akú frekvenciu?

#14 Příspěvek od **EKKAR** » 18 zář 2022, 13:23

U 2mm bych začínal na cca 80A a v případě, že by se to začalo propalovat moc, bych pár Ampér ubral. Ale 50-55A je fakt málo. Nerez a ocel se "tiguje" stejnosměrem, kterej může pulsovat, ale nemění polaritu, hnilík se musí kvůli propálení svrchní zoxidovaný vrstvičky dělat střídavinou. Proto to při vaření hnilíku bzučí.

kutilmil · #15 Příspěvek od **kutilmil** » 18 zář 2022, 14:04

Tak už neviem kde je problem. Skúšal som prúd od povedzme 30 do 150A, prietok argónu od 4 do 20l/min a žiadna zmena k lepšiemu..... Elektrodu mam na mínus. Skúšal som aj pulzovanie ( nie ac tig) ale výsledok ten istý.
