JVC R-S55L resuscitace a zajímavost

[jardafiala]

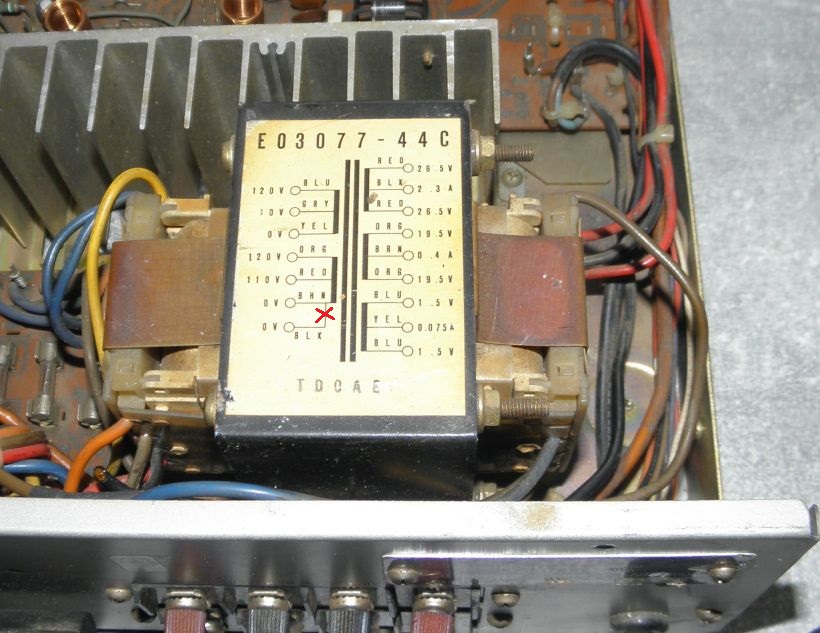

Zdravím, koupil jsem na aukru zmíněný stroj, popis "bez reakce". Našel jsem SM a těšil se, jak si pohraju, modul po modulu oživím, nakonec se pokochám poslechem...Nu člověk míní a pánbůh mění. Nejdřív vyčištění tlakovým vzduchem a poté vyjmutí pojistek koncového zesilovač a zkouška s dvojitým lab. zdrojem - zesilovač funguje. Pak hledání, proč nejde proud do trafa. Zkrátím to, na fotce je trafo kde má být spojený vlevo dole 0 BLK - BRN, BLK nevede nikam (asi tepelná pojistka), přívod připojen na BRN. Provedl jsem zkoušku připojením na regulační autotrafo a ejhle, mám po legraci, ono to funguje úplně všechno. Zajímavost - není tady použit síťový spínač pro připojení trafa (tam jsem chvilku hledal než jsme se doměřil jak to je)v SM je to nejasné. Síťové napětí je na trafo připojené pořád, zřejmě v té době nikoho spotřeba ve std-by režimu nezajímala, ještě budu zkoumat co vlastně vypínač zapíná, velký síťový vypínač tam je ale evidentně nebyl nikdy zapojen.
Teď dotaz - chybí hmatník regulace hlasiťosti a balance, nenašel by někdo doma na vrakovišti něco podobného? Rozměr při pohledu zepředu cca 12x4mm a hloubka cca 8mm. Případně kdyby někdo našel kryt 43x31x10cm... Stačilo by 43 a ostatní větší už by se daly upravit...

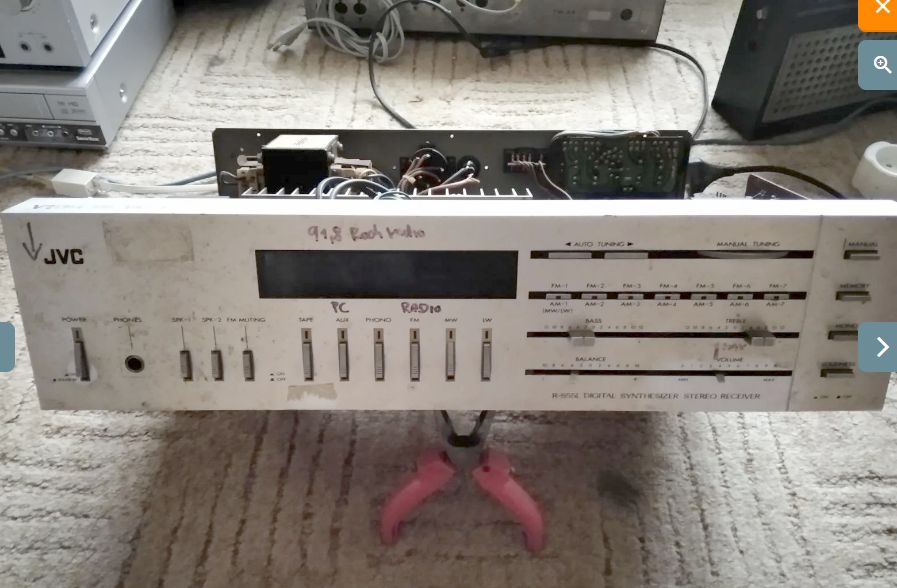

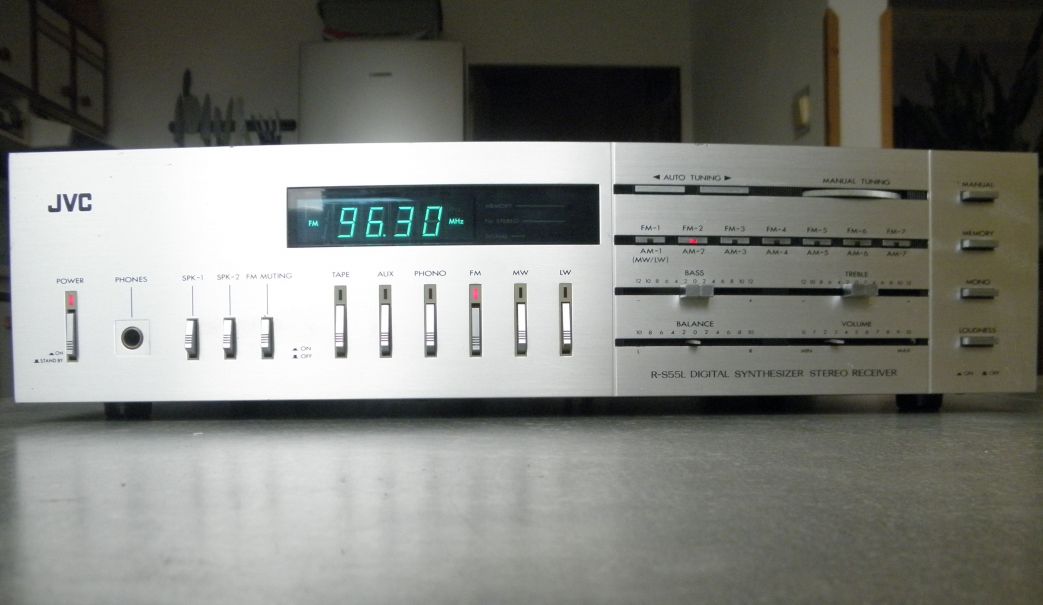

Na fotkách je trafo, stav rádia po koupi a aktuální stav, kde jsou vidět chybějící hmatníky.

[mi-ro]

Že by takhle velký výkonný trafo bylo zapojené trvale i ve stby nevěřím. Třeba to už někdo upravoval ale výrobce by to nikdy neudělal.

[stefan31]

"Main Power Switch" by mal byť osadený nad vývodom sieťového kábla na zadnom paneli. Je ale možné, že niektoré verzie (pre niektoré krajiny) nebol tento vypínač osadený a otvor je prekrytý plechovou krytkou ....

Stefan 31

[Artaban001]

Na Aiwách byly taky velký trafiska, který běžely stále - třeba z nich žhavil displej, který ukazoval hodiny ve vypnutým stavu a pak jsi musel za nějakou dobu měnit kondenzátory v nábojový pumpě, který krmila žhavení záporným potenciálem, protože displej časem přestal zobrazovat. Velký trafo bylo navinuto tak, aby moc nehřálo naprázdno a spotřeba byla +/- do střední hlasitosti stejná, ať věž hrála (rádio), nebo byla vypnutá - 30W

[pocitujlasku]

mi-ro: videl som nejedno radio, ktore v akoze vypnutom stave malo spotrebu aj 20-30W, napr. aj tie genius 5.1 domace kina dokonca ani neodpajali koncove zosilovace, len tie Tda davali do stby rezimu a cele trafo aj s riadiacou jednotkou bolo trvale napajane.

[stefan31]

Verzie pre EURÓPU bez vypínača, pre UK s vypínačom ....

Stefan31

[jardafiala]

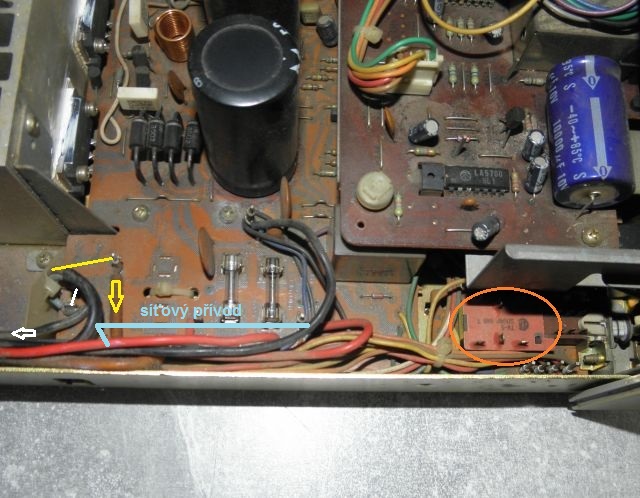

mi-ro je to tak z výroby,viz foto, bílá (černý drát) vede rovnou na trafo tam kde je červený křížek, žlutá je přes pojistku a volič napětí 110 120 220 240V na druhý vývod trafa. Napravo je vidět nepoužitý síťový spínač spřažený s ISOSTATem, který to zřejmě zapíná. Možná je to jak píše stefan31 (kde to je k vidění stefane?). Při zasunutém síťovém přívodu svítí na předním panelu červená LEDka "MEMORY", pokud není stisknuté tlačítko "MEMORY" tak po zapnutí zhasne.
Ještě poznámka k čištění panelu, tady https://aukro.cz/receiver-jvc-7057855809 jsou k nahlédnutí fotky jak vypadal, ve skutečnosti to bylo ještě ošklivější. Vzal jsem papírové utěrky, naplácal je na panel, namočil vodou s Jarem a nechal do rána působit. Něco málo slezlo ale pořád to nebylo ono. Nějak mě napadlo vzít roztok louhu, který mám na čištění hliníkových panelů, namočil jsem do něj kousek papírové utěrky a šlo to dolů pěkně a úplně samo. Roztok louhu sodného je málo koncentrovaný a to tak, že se dá namočený kousek papírové utěrky držet v prstech, nepálí to a po umytí nejsou vidět ani cítit jakékoli následky. Voda (česká lípa, špičák) použitá na umytí slabě kyselá, pračka nepotřebuje žádný Kalgón.

[stefan31]

Je to info zo servisnej dokumentácie, sú rozkreslené tieto dve verzie, ktoré som uviedol.
R-S55LE - verzia pre EU - bez vypínača,
R-S55L BS - verzia pre UK - s vypínačom.
Možno, že trvalé pripojenie trafa a zároveň svit kontrolky MEMORY takto indikuje a zaisťuje uloženie naladených kanálov do pamäte .... ale to nemám overené, to by bolo potom uvedené v Návode na užívanie .....

Stefan31

[jardafiala]

Ne, předvolby si pamatuje i s odpojeným síťovým přívodem. Ještě jednou jsem pohledal SM a našel jeden mimo Táňu, tam je připojení sítě skutečně rozkreslené, nechápu proč není zapojen síťový vypínač (tedy je ale jen pro Anglii) když tam fyzicky je...

[pocitujlasku]

Jedna moznost mi napada. Volakedy bolo velmi bezne modularne zapojenia hifi komponentov. A teda aj napajania. Mozno existuje k nemu aj centralna jednotka, ktora napr. obsahuje aj dialkove ovladanie a z ktorej je toto napajane. A ona mu vlastne zapina/vypina napajanie. Ak by mal zapojeny vypinac, tak by bol problem, ze sa nezapne.
aha, tu je na jednej z fotiek taky komplet

[stefan31]

Ale to, čo som uviedol , tak ten "hlavný sieťový vypínač" by mal byť umiestnený na zadnom paneli - nad sieťovou šnúrou - t.j. model UK, na EU verzii vypínač chýba a otvor je prekrytý plechom. Na tej Tvojej foto to trocha vidieť, takže podľa toho máš verziu pre EU s trvale pripojeným trafom a vypínačom na prednom paneli sa uvedie do chodu celý prijímač. Ale ani z jedného záberu to nie je dobre vidieť......

Stefan31

- tu:https://www.audiovintage.fr/leforum/viewtopic.php?t=37742
na týchto fotografiách je verzia EU, otvor na vypínač pre UK verziu je na zadnom paneli prekrytý výrobným štítkom. A vypínač na prednom paneli je pri stlačení v polohe POWER, vo vypnutej polohe je v polohe STAND BY - teda trafo stále pripojené na sieť.

[hajeklubos]

Byla by moc velká klika kdyby se ti podařilo sehnat knoflíky "okézně" vyhovující. V tomto případě bych šel do 3D tisku. Trochu problém je to stříbro.
Kilovku asi kupovat nebudeš. Existují vzorky 10m. Nebo použít naopak kontrastní barvu.
Luboš

[stefan31]

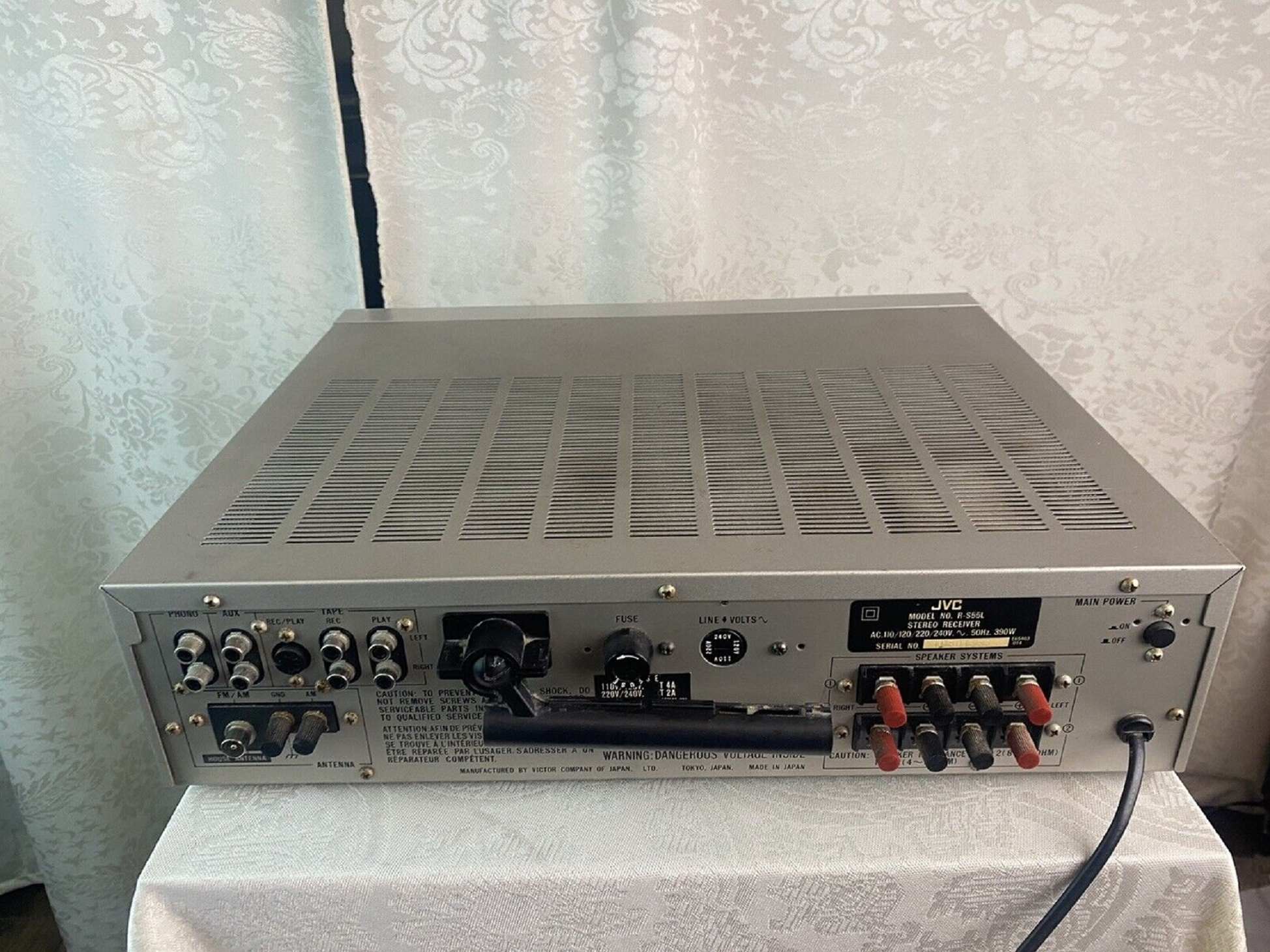

Zadná stena UK verzie s vypínačom ....

Stefan31

[eleferner]

Trvale zapnute trafo a koncaky v mute je standard i dnes, prestoze se standby spotrebu snazi omezovat EU. Mimo jine to tak je ve vsech PC repracich, ktere se mi za poslednich 10 let dostaly na stul. Spotreba ve standby byva okolo 10 W. Uz jsem videl repraky, ktere majitel zapnul mozna 1x za tyden, ale presto v nem byly totalne vyhrate elektrolyty.

[Celeron]

Tak to se do bedýnek Geniuse schválně kouknu. Vypínač na bedýnce je dóst "tvrdej", skoro jako bývaly izostaty vypínače, tak snad vypíná 230V.
