Identifikace oscilátoru

Zpráva

#1 Příspěvek od **forbidden** » 14 bře 2025, 21:23

Nepoznává to někdo? Nemůžu k tomu nic najít.
Dík

Ivan_Ryger · #2 Příspěvek od **Ivan_Ryger** » 14 bře 2025, 22:58

Toto bude este z cias doby drevenej, kedy sa krystaly vyrabali z dreva a mali siroke preladenie

Pravdepodobne to vnutri ziaden krystal okrem krystalu tranzistoroveho nebude mat. Pravdepodobne nejaky Colpitts oscilator s varaktorom.
Bude sa asi dat otvorit a v nom vidiet struktura. Mnoho z tychto oscilatorov je z diskretnych komponentov.

Zmije · #3 Příspěvek od **Zmije** » 15 bře 2025, 00:17

Firma IQD stále existuje
https://www.iqdfrequencyproducts.com/en

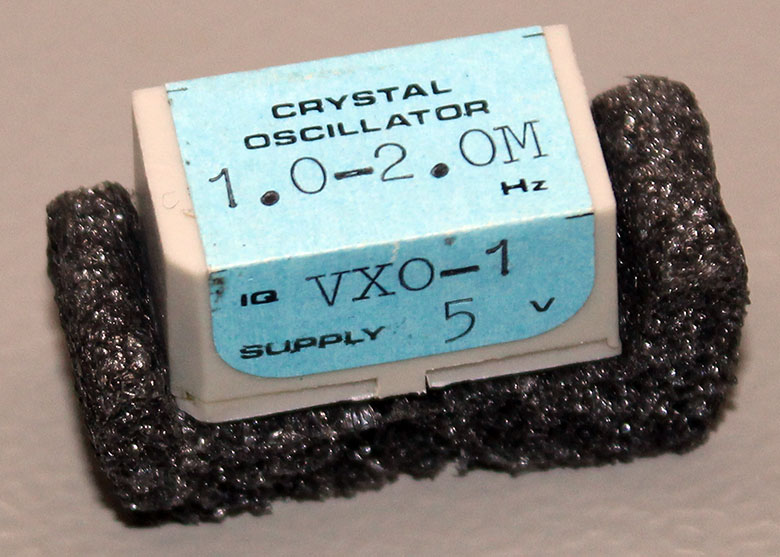

ale výrobek s označením VXO-1 na jejich stránkách najít nejde

#4 Příspěvek od **Hill** » 15 bře 2025, 08:39

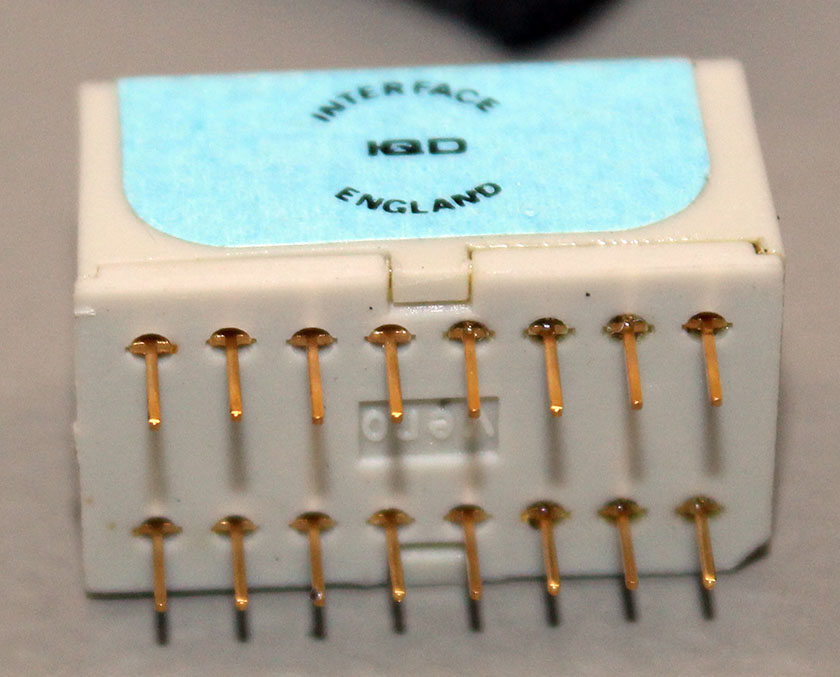

Ono se to podle toho značení bude hledat dost blbě - s paticí DIL-14 mají označení IQTCXO-xxx, ale našel jsem právě jen tu DIL-14 (xxx začínající dvojkou).
Ta čísla xxx na konci navíc udávají jakési pořadové číslo typu, podle kterého se to musí dohledat v katalogu, jestli je pro napájení 3 V nebo 5 V s výstupem omezenou sinusovkou, či na 5 V s obdélníkem pro HCMOS.
Nepřišel jsem na to, jaký v tom mají systém. Jinak jsou parametry číslované u DIL v keramice a plastu, jinak u kovových.
A DIL-16 jsem taky nenašel nikde.

Zkus se u výrobce (nebo zastoupení, má-li nějaké blíž) poptat, když přibalíš fotky, tím líp. Nanejvýše tě pošle do háje, nebo zasklí. Ale u těchto THT součástek bývali výrobci celkem ochotní. Přinejmenším dřív, snad jim to vydrželo.
Kdysi jsem sháněl katalogové listy k jednoúčelovým švábům do hifi zvukového dílu videa Hitachi, napsal jsem si na zastoupení do Mnichova pokornou prosbičku se seznamem typů, ale stejně jsem moc nedoufal.
Moc jsem neplánoval, že bych to použil třeba do vlastního magneťáku, jenomže chování toho kompandéru bylo až nápadně blízké dbx, tak mě zajímalo, jak to funguje, a že by to třeba šlo...
Poslali mi na vlastní náklady pár katalogových listů na CD a zbytek jako kopii na papíru, protože to pro ně bylo už tak staré, že to ani v elektronické podobě neměli. Samozřejmě jsem pak teda aspoň poděkoval.
Když jsem zjistil, že by bylo jednodušší udělat celé zapojení kolem toho znovu, než se snažit do hotového zabastlit jiné hotové, další rok dva to leželo v krabici a nějak před dvaceti lety jsem to celé věnoval do dílen novopacké průmky. Co bylo analogové, z toho už tehdy měl radost jen učitel.

#5 Příspěvek od **forbidden** » 15 bře 2025, 14:34

Jj, díky alespoň za toho výrobce. Zkusím mu napsat a uvidíme. Zastupuje je sice i třeba TME, ale přímo ke zdroji to bude lepší.
Nicméně ta přeladitelnost mě trochu zaráží. Krystalovej oscilátor přeladitelnej o 1 MHz?

#6 Příspěvek od **EKKAR** » 15 bře 2025, 14:40

On v tom ten křemennej výbrus totiž vůbec nemuší bejt - v tom případě by to byly jen "střeva" v podobě pár trandů plus pasivních součástek a přesnej kmitočet by pak určoval právě X-tal, zapojenej na příslušný vývody "švába" externě. Označení na futrále by pak určovalo rozmezí od-do jakýho kmitočtu je to použitelný.

#7 Příspěvek od **Hill** » 15 bře 2025, 15:09

Kdepak, tahle firma dělá jen křemenné a rubidiové tepelně kompenzované oscilátory, ale uvnitř může být programovatelná dělička ovládaná po jinde nevyužívaných pinech.
Uvidíme, co odpoví výrobce, předpokládám, že se o to forbidden podělí.

#8 Příspěvek od **forbidden** » 19 bře 2025, 10:24

Tak zatím to vypadá, že všichni z IQD jsou víc překvapeni, než já.

Asi je to zaujalo, ale prý prohledají archivy.

Celeron · #9 Příspěvek od **Celeron** » 19 bře 2025, 10:42

Nediv se, klidně to může být 40 i víc roků starý. Nejmladší učedníci, co k tomu mohli tenkrát přičuchnout už budou nejspíš v penzi.

#10 Příspěvek od **forbidden** » 20 bře 2025, 12:16

Tak máme asi smůlu, nenašli nic ani v archivech. Jejich hlavní inženýr by prý ale ocenil, když bych jim ho daroval na výstavu o jejich historii.

No tak asi udělám dobrej skutek, mě je bez datasheetu stejně k ničemu.
Sice mi nabízeli, že jej můžou detailně prozkoumat i rentgenem, ale prý zas nezaručí, že to pak ještě bude fungovat.
