Zesik ještě jednou...

Zpráva

agent000 · #1 Příspěvek od **agent000** » 28 črc 2007, 16:10

Omlovám se že otravuju ještě jednou s tím zesilovačem, ale teď mám úplně jiný problém :oops:

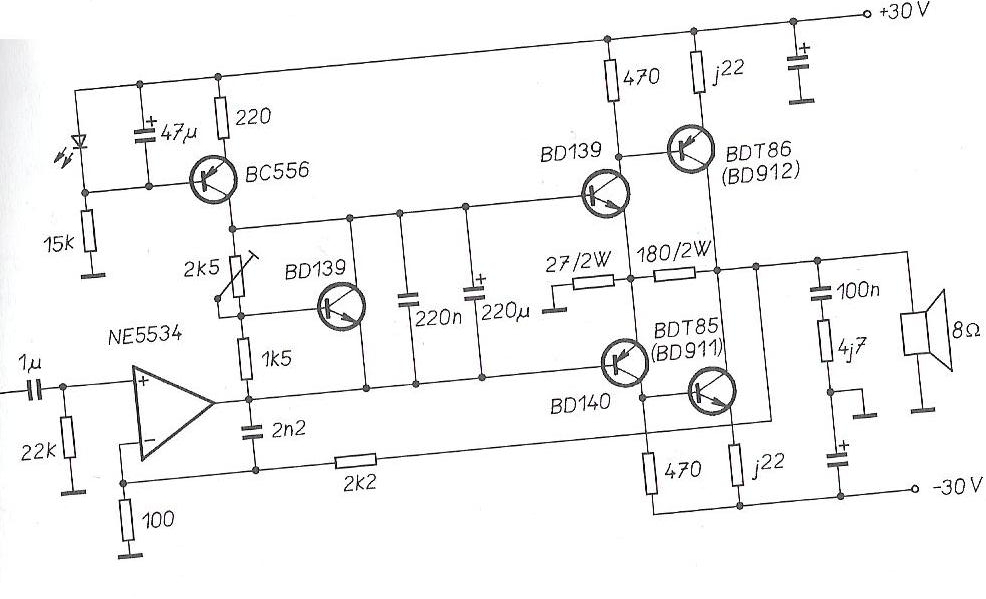

. na budících tranzistorech BD139(NPN) mám na bázi napětí asi +15V což mi drží tranzistory otevřené a tím pádem dost topí, zahřívají se i odpory 470R v kladné větvi a 27R když je nechám na napětí dýl než 30vteřin začne se z nich kouřit... a moje otázka zní jak donutit NPN tranzistory k tomu aby se zavřely?? probděl jsem u toho celou noc a dopoledne a nic kloudnýho jsem nevymyslel... zesik napájím 2*40V i když je na schématu 2*30V, ale to by snad nemělo vadit...

#2 Příspěvek od **stepa** » 28 črc 2007, 18:05

Ne vubec to nevadi, az nato, ze hodnoty soucastek jsou dimenzovany na 30V(hlavne rezistory)...dyt to je zmena o 1/4 a TY myslis ze se to nikde neprojevi? Ty velikosti nejsou pro srandu kralikum, nastavujes tim pracovni body atp. :wink:

BTW nezakladej druhej thread k jednomu problemu(tomu samymu zesiku), thread uz si tu na ten zes mel, tak si to mel hodit tam

agent000 · #3 Příspěvek od **agent000** » 28 črc 2007, 18:17

jo dobře příště to tak udělám, teď jen vymslet jak snížit napětí... asi to udělám zenerkama na 30V

agent000 · #4 Příspěvek od **agent000** » 28 črc 2007, 18:19

s tím napětím máš pravdu, už běžím do obchodu s elektronikou pro zenerky

njn teprve s audio technikou začínám

#5 Příspěvek od **stepa** » 28 črc 2007, 18:23

agent000 píše:jo dobře příště to tak udělám, teď jen vymslet jak snížit napětí... asi to udělám zenerkama na 30V

LOL zenerky...kolik si ten zes vezme proudu?

BTW dyt ty zenerky budes muset posilit tranzistorama jinak se ti zase odprasknou(premyslej)!!! Nebude lepsi prepocitat klicovy soucastky?

takhle z toho jednoduchyho zesu tim nabalovanim soucastek udelas zbytecny topici monstrum

agent000 · #6 Příspěvek od **agent000** » 28 črc 2007, 18:58

raději to přepočítám... to by neměl být problém.

#7 Příspěvek od **jandu** » 28 črc 2007, 20:48

Skúsil si vôbec nastavovať prac.bod trimrom 2K5? Ten slúži na nastavenie napätí na bázách BD 139,140.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 29 črc 2007, 18:20

A odkud je napájená ta NE5534 ? Z těch +-30V ?

#9 Příspěvek od **masar** » 29 črc 2007, 18:21

Jak píše jandu, tam bude nejspíš "zakopaný pes". Při vytočení trimru nadoraz tak, že propojíš bázi s kolektorem té regulační BD139 se napětí Uce tohoto tranzistoru a tedy i napětí mezi bázemi budičů BD139 a BD140 sníží natolik(cca 0,75V), že se budiče i koncové tranzistory zavřou. O nějaké závadě svědčí i to, že píšeš, že máš napětí na bázích 15V a tam by přece mělo být přibližně 0V. A koncové tranzistory ti při tom nehřejí? To se mi nezdá... :wink:

Vypadá to, že nefunguje zpětná vazba z výstupu zesilovače do OZ. Zkontroluj zapojení koncového stupně.

stephunk · #10 Příspěvek od **stephunk** » 30 črc 2007, 21:04

Podľa príznakov 5534 možno nieje napájaná vôbec.. :twisted:
