TDA7053A...

Zpráva

AmarokCZ · #1 Příspěvek od **AmarokCZ** » 28 říj 2007, 15:11

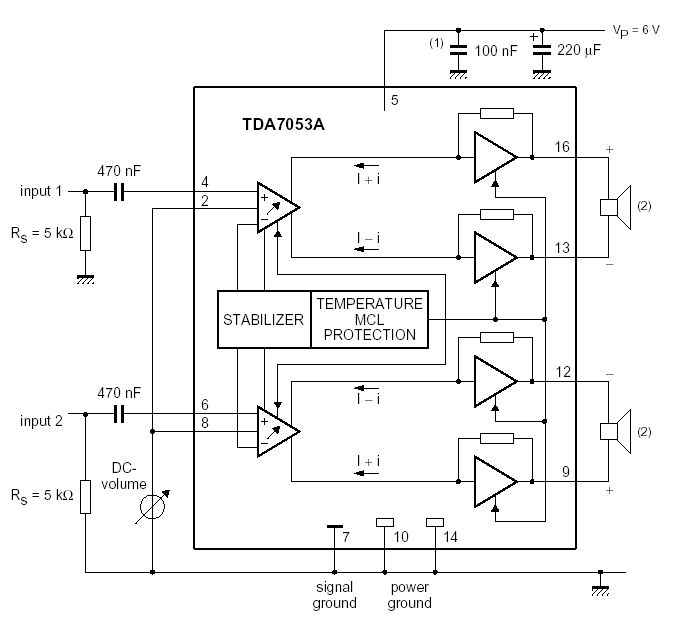

Zdravím, dělám jednoduchý zesík ke sluchátkům, a sehnal jsem si TDA7053A, ale narazil jsem na něco s čím si nejsem na 100% jistý. V katalogu je pro stereo zapojení použito "čtyř vodičové zapojení" - viz příloha, ale protože to mám na sluchátka tak z toho potřebuji udělad třívodičový rozvod, ale nevím, jestli můžu prostě spojit mínusy aniž by se něco stalo.
Prosím poraďte jak na to, dík.

jasin · #2 Příspěvek od **jasin** » 28 říj 2007, 16:23

To by se tomu IO určitě nelíbilo. Výstupy jsou v můstku. Použij raději TDA7050, ten je na sluchátka určený, jen má malé napájecí napětí, 6V max.

AmarokCZ · #3 Příspěvek od **AmarokCZ** » 28 říj 2007, 16:41

To jsem si myslel, že se mu to nebude líbit...
TDA7050 vypadá docela dobře, jenže já mám sluchátka 2x1W takže potřebuju něco výkonějšího (už teď mám výstup cca 50mW a nestačí to), navíc potřebuju aby to zabralo ce nejmíň místa (tzn.aby tam nebyly na výstupu kondíci), napájení z USB a taky aby ovládání hlasitosti bylo jako u TDA7053 - stejnosměrnou referencí (to taky z důvodu, že dvojitý potenciometr je moc velký)

#4 Příspěvek od **EKKAR** » 28 říj 2007, 18:37

A to je takový problém si ta sluchátka nadrátovat ze dvou stíněných kabelů a připojovat třeba 2 x CINCHem? Musíš mít mocímermo konektor Jack 3,5 stereo? A koneckonců, takhle zadrátované laple se vždycky budou dát na těch CINCHách přepnout na společnou zem, abys je mohl používat i se zesilovačem, který nemá konce v můstkovém zapojení...

AmarokCZ · #5 Příspěvek od **AmarokCZ** » 28 říj 2007, 19:09

Jasně, že by to šlo u těch sluchátek udělat na 4 dráty, ale tyhle sluchátka nejsou jediný, který používám (ten zesík bych používal k notebooku), takže bych nechtěl abych byl omezen jen na jedny sluchátka....

#6 Příspěvek od **masar** » 28 říj 2007, 19:18

V datasheetu je přece jasně napsáno, že je možný provoz "single" např. pro sluchátka. Pak ovšem dva malé elektrolyty budeš muset na výstupy zapojit. A zbylé dva výstupy můžeš použít pro druhá sluchátka. :wink:

AmarokCZ · #7 Příspěvek od **AmarokCZ** » 28 říj 2007, 20:05

Tj, něco v tom smyslu tam píšou, ale nepochopil jsem jak to přijde zapojit. Odhadoval bych, že zem sluchátek na zem (pin 7, 10 a 14) a levý a pravý kanál přes kondík na výstupy + nebo - ... podle nálady (tzn. na 9 a 13 nebo 12 a 16)

#8 Příspěvek od **masar** » 28 říj 2007, 20:53

Přesně tak. :wink:

jasin · #9 Příspěvek od **jasin** » 28 říj 2007, 21:14

Jenže tak když to takto zapojíš, tak dostaneš z těch 5 voltů (USB) přesně stejný výkon, jako z té 7050 a ty elyty tam budeš mít stejně a to ještě dva konce budou zbytečně žrát proud.
Větší výkon lze docílit při stejném napětí jen použitím můstkového zapojení. Výkon v tomto případě (5V) nelze získat použitím silnějšího zesilovače :roll:

Ohmův zákon nelze obelstít.

#10 Příspěvek od **Hill** » 28 říj 2007, 21:55

AmarokCZ mimo jiné píše:...jenže já mám sluchátka 2x1W takže potřebuju něco výkonějšího (už teď mám výstup cca 50mW a nestačí to)

Tak jsem si proměřil výkon, při jakém nesnesu na hlavě sluchátka Philips SBC3370: stálý tón 110mW, hudba cca 650 mW ve špičce, to je střední výkon také kolem těch 100mW.
Že ta sluchátka vydrží 1W, je sice hezké, ale to je (tedy většinou se tak uvádí) trvalý šumový výkon a, pokud mají stejnou účinnost, jako ta, co výše jmenuji, nevydrží to uši.
Buď na ně hodný, to poškození je neléčitelné.

Nakonec je to jedno, jak říká Jasin: do běžných 32 ohmových sluchátek dostaneš při napájení 5V sinusový výkon do 60mW a dost.
