laboratorni zdroj-konstrukce

Zpráva

VIKES80 · #1 Příspěvek od **VIKES80** » 13 bře 2008, 20:12

zdravim,chci postavit tento zdroj http://hw.cz/Teorie-a-praxe/Konstrukce/ ... ---5A.html ,stavel ho uz nekdo?mam jit do toho-zacatecnik.diky za rady

#2 Příspěvek od **EKKAR** » 13 bře 2008, 21:19

Kolik už jsi toho postavil? Jestli je to Tvoje první konstrukce, radil bych zrovna TOHLE stavět pod dozorem, třeba jako středoškolskou praxi s prófákem/mistrem odbornýho výcviku za zády. Není to zrovna to nejjednodušší, co sis v téhle oblasti mohl zvolit. Chce to někoho zkušenějšího k ruce, abys neutrpěl nějaké nepříjemné překvapení, když se nezadaří všecko hned napoprvé.

VIKES80 · #3 Příspěvek od **VIKES80** » 14 bře 2008, 18:28

neco uz mam za sebou,me se spise jednalo o to,zda tato konstrukce zdroje je plne funkcni a kdo ji uz postavil,a je s ni spokojen ci naopak.

#4 Příspěvek od **masar** » 14 bře 2008, 20:20

Tohle zapojení zdroje je v Bastlírně dost často diskutováno. Pohledej ve vláknech pomocí funkce hledat. :wink:

VIKES80 · #5 Příspěvek od **VIKES80** » 22 bře 2008, 14:46

VIKES80 píše:zdravim,chci postavit tento zdroj http://hw.cz/Teorie-a-praxe/Konstrukce/ ... ---5A.html ,stavel ho uz nekdo?mam jit do toho-zacatecnik.diky za rady

tak jem tento zdroj postavil,a ozivil dle navodu v textu,mam tam jen jeden problem,nechce reagovat P2a a P2b,nejde regulace

nevim vcem by mohl byt problem.Jestli jte to nekdo stavel,uvitam radu ohledne zavady

djwoofer · #6 Příspěvek od **djwoofer** » 22 bře 2008, 18:31

pozorne proctete komentare ! ....

VIKES80 · #7 Příspěvek od **VIKES80** » 22 bře 2008, 18:41

djwoofer píše:pozorne proctete komentare ! ....

pokud myslis komentare na samotnem odkazu,tak ty jsem cetl a vse nahradil,zdroj funguje 1,3-34,5V,regulace jemne i hrube,ale nefunguji potaky na regulaci proudu.
Prohledal jsem tady forum,ale nic o teto konstrukci jsem nenasel.Pokud muze s touto konstrukci nekdo poradit,uvitam.

#8 Příspěvek od **jezevec** » 27 bře 2008, 08:54

Jak "nefungují potaky na regulaci proudu"? Nefunguje omezení, nebo nedává žádný proud? Máš tam zátěž?

VIKES80 · #9 Příspěvek od **VIKES80** » 27 bře 2008, 15:34

postupoval jsem pri ozivovani dle uvedeneho navodu v textu,tedy potaky do stredni polohy,a zatizil jsem to zarovkou 12V 55W,pote jsem dal poten.proudu do koncovych poloh,a trimrem jsem nastavil cca 3A/nemam silnejsi trafo/,kdys jsem toto udelal,skusil jsem regulaci napeti OK,jak pisi vise,ale regulace proudu jemne-hrube vubec nereabuje na rozsah.Navic co se tyce 317T,ktery by mel zustat studeny,tak se naopak hreje,a zatezove R2 take.Zkusil jsem jeste jednou proces opakovat,a pri zatizeni a mereni A mi to vyhodilo hodnozu kolem 13,74A!!!coz je blbost a vse se silene hreje.tak nevim,co to zpusobuje.jinak trafo dava pred usmernenim 31V.Navic se pri druhem pokusu o oziveni a zatizeni po chvilce prepalila pojistka 6,3A!

#10 Příspěvek od **jezevec** » 27 bře 2008, 17:10

To vypadá, že se ti to celé rozkmitalo. Změř úbytek na snímacím odporu, porovnej napětí na vstopu OZ a zda se mění při a bez zátěže.

#11 Příspěvek od **masar** » 27 bře 2008, 19:19

...pote jsem dal poten.proudu do koncovych poloh,a trimrem jsem nastavil cca 3A/nemam silnejsi trafo/

Ale to přece znamená, že ti to reguluje (nebo spíš regulovalo). Vsadím se, žes zaměnil navzájem hrubý a jemný potenciometr. :wink:

Navic co se tyce 317T,ktery by mel zustat studeny,tak se naopak hreje,a zatezove R2 take

Nesmíš všemu jen tak věřit. Při proudu 200mA a malém výstupním napětí zdroje bude na LM317 výkonová ztráta až 6W!, takže bez chladiče bude hodně topit. A R2 není zatěžovací, ale snímací odpor, kterým teče výstupní proud zdroje. Vynásob si RxIxI a uvidíš, kolik je to tepla.
Ale teď se to nejprve snaž dostat do původního stavu. :wink:

VIKES80 · #12 Příspěvek od **VIKES80** » 27 bře 2008, 19:28

dnes nejsem doma,tak to promerim zitra.Ty potaky,to je mozne,ze jsem je zamenil,jak by meli byt spravne osazene?kdystak se na to mrkni-dekuji za ochotu.Myslim,ze to nazacatku take nefungovalo,protoze vylitla ta pojistka,nevim.

#13 Příspěvek od **masar** » 27 bře 2008, 19:46

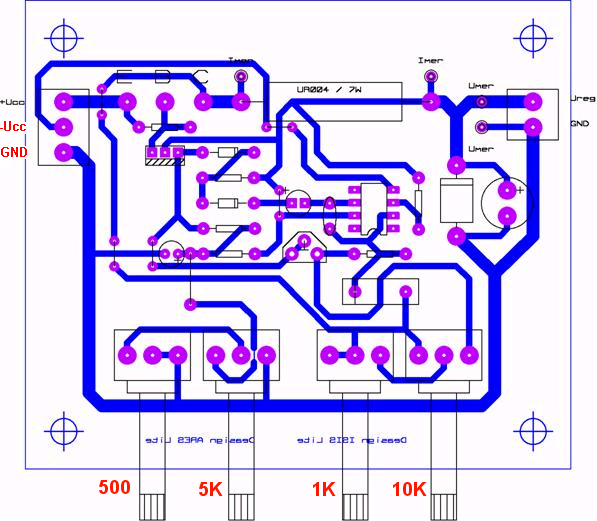

Myslím, že poťáky mají být takto:
500Ohmu - napětí jemně
5kOhmu - napětí hrubě
1kOhm - proud jemně
10kOhmu - proud hrubě

Taky jsem opravil označení napájecích svorek.

Ještě bych měl dodat, že ve zmíněném návodu se zaměňují navzájem pojmy "proudové omezení" a "proudová pojistka", což může být poněkud zavádějící. :wink:

VIKES80 · #14 Příspěvek od **VIKES80** » 31 bře 2008, 20:13

masar píše:Myslím, že poťáky mají být takto:
500Ohmu - napětí jemně
5kOhmu - napětí hrubě
1kOhm - proud jemně
10kOhmu - proud hrubě

Taky jsem opravil označení napájecích svorek.

Ještě bych měl dodat, že ve zmíněném návodu se zaměňují navzájem pojmy "proudové omezení" a "proudová pojistka", což může být poněkud zavádějící.

tak jsem to konecne roschodil,problem byl v LM 741,zrejme vadny z vyroby,nebo nevim.....jedine co mi neni jasne,jsou potaky na regulaci proudu,reaguji na otaceni doprava,kdesto potaky na napeti reaguji doleva.Nyni mam zdroj uz v krabici,a mam zakoupeny LCD panel,jeden na proud a jeden na napeti,koukal jsem zde na foru,je tam zapotrebi nejaky delic,ale radeji se chci poradit touto cestou jak to zapojit,at neco neodpalim.

breta1 · #15 Příspěvek od **breta1** » 31 bře 2008, 21:30

Cose týče stavby laboratorních a jiných spínaných zdrojů a svářecích invertorů, zdá se, že se blýská konstruktétům, zejména těm amatérským, na lepší časy. Firma LIRPA uvedla v tomto roce revoluční integrovaný obvod NES 100 - jde o speciální integrovaný obvod, ve kterém jsou integrovány veškeré funkce spínaného zdroje s neuvěřitelnými parametry - vstupní napětí od 2.5V až 100V, výstupní regulované napětí 0 až 97V a výstupní proudy 0 až 25A. K práci potřebuje jen dvě externí součástky - regulační trimr pro regulaci výstupního napětí 0 až 97V a trimr pro proudové omezení v rozsahu 1mA až 25A, to vše při fantastické účinnosti 96.8% v celém rozsahu regulace.Případným zájemcům mohu poskytnout podrobné technické informace od výrobce.
