ochrana doutnavkou

[meereck]

zdravim, na internetu na zahranicnich serverech jsem cetl o ochrane vstupu prvkem Gas Discharge Tube, coz je podle meho doutnavka.
Muze mi prosim nekdo poradit, jakou doutnavkou chranit vstup proti vyssim napetovym spickam? je to jedno kterou?

Dekuji Mirek

[Crifodo]

Doutnavka se dávala na vstupy antenových zesilovačů, aby k něčemu byla tak by měla mít zapalovací napětí menší než stačí natropit škodu v polovodičích.

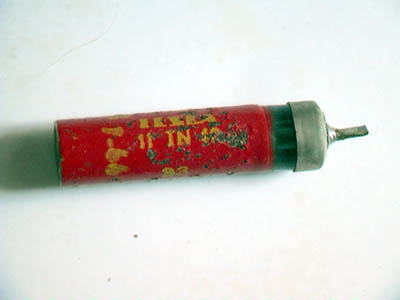

Gas discharge tube by mohla být i bleskojistka, která má start ionizace usnadněn přítomností nějakého alfa zářiče.
Zapalovací napětí doutnavek se udává v katalozích nebo ho změříš.

[meereck]

diky za odpoved, mozna si to pletu. tady o tom neco je: http://www.circuitprotection.com/gdt.asp
- jak se tedy tato komponenta nazyva? bleskojistka?

Kazdopadne se mi nedavno dostalo do ruky jedno zarizeni, ktere na vstupu melo doutnavky, nebot to velmi slabe poblikavalo.

hezky den, Mirek

[Návštěvník]

To na tom linku jsou bleskojistky.

[meereck]

dekuji za upresneni,
nevite jeste prosim nekdo, kde takove bleskojistky sehnat v praze?
M.

[Crifodo]

dekuji za upresneni,
nevite jeste prosim nekdo, kde takove bleskojistky sehnat v praze?
M.

dej řeč s nějakým starším mechanikem od Telecomu a nebo prolez bývalé kryty CO, kde jsou kabelové hlavy od bývalých linek, je to taková khaki piksla obdélník naležato s kulatými rohy s víkem na klipsy.
V principu by se s tím mělo manipulovat jako s mírně radioaktivním materiálem, takže dětem v jeslích to zrovna cucat nedávej...

[FERYACT]

Zapalovací napětí ani u silně radioaktivních doutnavek nepůjde pod 50V.
Hlavní výhoda doutnavek je v tom že pokud nezapálí nemají žádný svodový
proud jako polovodičové prvky.

[Návštěvník]

Mají je třeba v GESu http://www.ges.cz/?ipp=12&lang=cz&cur=C ... ES07900494

[Crifodo]

Zapalovací napětí ani u silně radioaktivních doutnavek nepůjde pod 50V.

To každopádně, vyzváněcí napětí linky bylo nějak okolo 80V, bleskojistky tam asi nebyly proto aby ho požraly
Na telefony a modemy to stačilo, kdyby to mělo chránit vstupy tuneru, buď by musely být polovodiče dimenzované, nebo by se tetelily...

[ZdenekHQ]

Muze mi prosim nekdo poradit, jakou doutnavkou chranit vstup proti vyssim napetovym spickam? je to jedno kterou?Dekuji Mirek

Jenom bacha - jestli myslíš VF vstup, tak tam je lepší čtvrtvlnný zktratovací vedení. Klasická bleskojistka má svoji kapacitu, i když řádově v pikofaradech.

[Stan3]

Ochranné prvky ochrání zařízení proti indukovanému přepětí. Při přímém úderu blesku jsou na prd. Viděl jsem jak se na el.sloupu roztrhávaly izolátory a v rozvodně "odstartoval" izolátor po přímém úderu blesku. Asi tak ještě hodinu potom mi pískalo v uších, stál jsem na zastávce a ta je asi 100m od té rozvodny.

[Crifodo]

Ochranné prvky ochrání zařízení proti indukovanému přepětí. Při přímém úderu blesku jsou na prd. Viděl jsem jak se na el.sloupu roztrhávaly izolátory a v rozvodně "odstartoval" izolátor po přímém úderu blesku. Asi tak ještě hodinu potom mi pískalo v uších, stál jsem na zastávce a ta je asi 100m od té rozvodny.

Pro tyto případy je vhodné nosit ssebou pohotovostního Jima Beama v náhrudní Faradayově klícce.

[meereck]

diky vsem za reakce, muj vstup je diferencialni, signal 100kHz a chci nejakym zpusobem chranit moje zarizeni (na vstupu je pristrojovy zesilovac). Napadlo me chranit oba vstupy proti zemi s tim, ze to chci co nejmene zatizit (zdroj signalu je nachylny). Stale ale nemam jasno, co pouzit za ochranny prvek.
Dal by se pouzit i oddelovaci transformator? V tom take nemam zadne zkusenosti.

Faradayovu lahvicku samozrejme pouzivam:)

dekuji a hezky vikend, Mirek

[ZdenekHQ]

Tady se dá uvažovat i o VF filtru - strmou a vysokou špičku "roztáhne" do šířky a sníží její amplitudu. Pak už jen ochranné diody proti zemi a napájení a napájení proti zemi pojistit transilem, kdyby se přes diodu na něj dostalo víc, než snese.

[meereck]

diky vsem za reakce,
nakonec jsem udelal ochranu jako v techto application notes a prilozenem schematu.
www.secomtel.com/UpFiles/Attach/0/2007/5/17/135145.pdf

M.
