petras123 · #1 Příspěvek od **petras123** » 21 led 2009, 17:21

Koupil sem si stavebnici regulovatelnýho stabilizovanýho napajecího zdroje
0-30 V a 2 A.
Tento zdroj funguje pomocí L4960 a LM337
Potřeboval bych k tomu schéma proudové regulace 0-2 A.

děkuji za odpověd

otakarv · #2 Příspěvek od **otakarv** » 21 led 2009, 18:27

Proč se nejdříve nepoohlédneš po internetových stránkách,nebo přímo tu na "Elektro bastlírně",když jdeš něco kupovat?Pak máš zbytečné problémy s doráběním a někdy to už není ono.Proč vymýšlet už vymyšlené? :roll:

Třeba zde: http://www.ebastlirna.cz/modules.php?na ... cle&sid=36

Nebo tu: http://hw.cz/Teorie-a-praxe/Konstrukce/ ... A--3A.html

Andrea · #3 Příspěvek od **Andrea** » 21 led 2009, 18:36

otakarv píše:Proč se nejdříve nepoohlédneš po internetových stránkách,nebo přímo tu na "Elektro bastlírně",když jdeš něco kupovat?Pak máš zbytečné problémy s doráběním a někdy to už není ono.Proč vymýšlet už vymyšlené?

Třeba zde: http://www.ebastlirna.cz/modules.php?na ... cle&sid=36

Nebo tu: http://hw.cz/Teorie-a-praxe/Konstrukce/ ... A--3A.html

Ale on má ten zdroj spínaný.

otakarv · #4 Příspěvek od **otakarv** » 21 led 2009, 19:01

Andrea píše:
otakarv píše:Proč se nejdříve nepoohlédneš po internetových stránkách,nebo přímo tu na "Elektro bastlírně",když jdeš něco kupovat?Pak máš zbytečné problémy s doráběním a někdy to už není ono.Proč vymýšlet už vymyšlené?

Třeba zde: http://www.ebastlirna.cz/modules.php?na ... cle&sid=36

Nebo tu: http://hw.cz/Teorie-a-praxe/Konstrukce/ ... A--3A.html

Ale on má ten zdroj spínaný.

Já vím.Jen jsem mu tím chtěl naznačit,aby se příště neukvapil a koupil,nebo udělal zařízení podle svých představ.

petras123 · #5 Příspěvek od **petras123** » 21 led 2009, 19:16

Díky za odpoved
ale ja bych vážne potřeboval to schéma a na netu ho nemůžu najít
a kdyz uz sem si koupil tu stavebnici. tak se mi nechce stavět zdroj od začátku.

#6 Příspěvek od **Bernard** » 21 led 2009, 21:03

To se nedá připojit "k tomu", to se musí zapojit "do toho". Kdybys sem dal schéma, pokud tomu nebrání nějaká cizí práva, tak by se třeba nějaký koumák na to podíval.

petras123 · #7 Příspěvek od **petras123** » 22 led 2009, 16:53

tady je to shéma
http://www.imagehost.cz/images/0cvzteht0mcdbcz6mo9j.jpg

#8 Příspěvek od **EKKAR** » 22 led 2009, 17:00

Ježíšikriste, TO JE HUMUS!!!!
To nemáš pořádný foťák nebo to nemůžeš nechat oskenovat? Tohle můžeš vydávat klidně i za schéma atomový bomby a každej Ti to bude věřit - protože se na tom nedá rozeznat absolutně nic...

#9 Příspěvek od **Bernard** » 22 led 2009, 17:22

Tak to se moc nepovedlo. Je to tohle? http://www.ezk.cz/images_s+m/srj2axx_sch.jpg

#10 Příspěvek od **EKKAR** » 22 led 2009, 17:24

Schéma asi ano - i když bez hodnot součástek.

#11 Příspěvek od **Bernard** » 22 led 2009, 17:47

O R9 tam píšou, že je 0,1 ohm. Tak snad odtud úbytek zesílit, skomparovat a při překročení vybít C8 - pin6. Zdroj spadne a nastoupí soft-start, tedy pomalý náběh napětí, a pokud přeťížení trvá, takto to bude cyklovat. Co na petras123, takto sis to představoval?

Andrea · #12 Příspěvek od **Andrea** » 22 led 2009, 18:01

Bernard píše:O R9 tam píšou, že je 0,1 ohm. Tak snad odtud úbytek zesílit, skomparovat a při překročení vybít C8 - pin6. Zdroj spadne a nastoupí soft-start, tedy pomalý náběh napětí, a pokud přeťížení trvá, takto to bude cyklovat. Co na petras123, takto sis to představoval?

To by se asi dalo nazvat proudovou pojistkou, ale asi ne proudovou regulací po které tu tazatel touží. Ta už se tu probírala.
http://www.ebastlirna.cz/modules.php?na ... ic&t=25141

#13 Příspěvek od **Bernard** » 22 led 2009, 18:47

Andrea píše:To by se asi dalo nazvat proudovou pojistkou, ale asi ne proudovou regulací po které tu tazatel touží......

Dobrá, ale taky touží po tom použít tu stavebnici, kterou už koupil. Tak by možná přijal kompromis - nastavitelnou proudovou pojistku. Ale nechci být jeho mluvčí

breta1 · #14 Příspěvek od **breta1** » 22 led 2009, 18:52

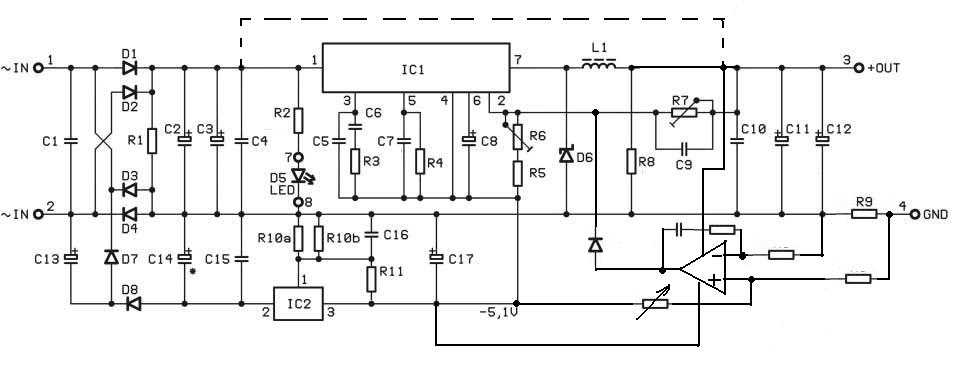

Zkusil jsem upravit puvodni zapojeni a navrhnout toto. Snimaci odpor jsem presunul do zaporne vetve . OZ bych napajel bud z PIN1[carkovane] nebo vystupu OUT [dle typu OZ]. Ra by nastavoval citlivost proudoveho omezeni.
A ted do me, jestli je to hovadina....

Andrea · #15 Příspěvek od **Andrea** » 22 led 2009, 18:55

breta1 píše:Zkusil jsem upravit puvodni zapojeni a navrhnout toto. Snimaci odpor jsem presunul do zaporne vetve . OZ bych napajel bud z PIN1[carkovane] nebo vystupu OUT [dle typu OZ]. Ra by nastavoval citlivost proudoveho omezeni.
A ted do me, jestli je to hovadina....

Akorát se to výstupní napětí snižuje o úbytek na snímacím odporu.
