Zdravim, potreboval bych poradit jak vyresit propojeni techto dvou napetovych urovni. Primarne se mi jedna o protokol RS232, kde sice jsou prevodniky od Maximu, ale tam si muzu vybrat jestli chci 12/5V nebo 12/3,3V.
Dalsi vec je, ze casem budu potrebovat nejen Rx a Tx, ale osmibitovou sbernici obousmerne a tam uz s MAXem nevystacim urcite.
Jedine co me napada je pouzit optoclen. Nebo existuje nejaky prevodnik ktery by ho nahradil?
Diky za rady, pripadne za presmerovani na googla (i kdyz ten uz jsem zkousel, ale nevim presne na co se ho zeptat)
Prevodnik urovni 5/3,3V
Moderátor: Moderátoři
-
Jirka
- Příspěvky: 2034
- Registrován: 01 črc 2005, 00:00
- Bydliště: zbídačený kraj
- Kontaktovat uživatele:
pomůže KTE Rádio plus č. 1/1997 str.14 ?
- Přílohy
-

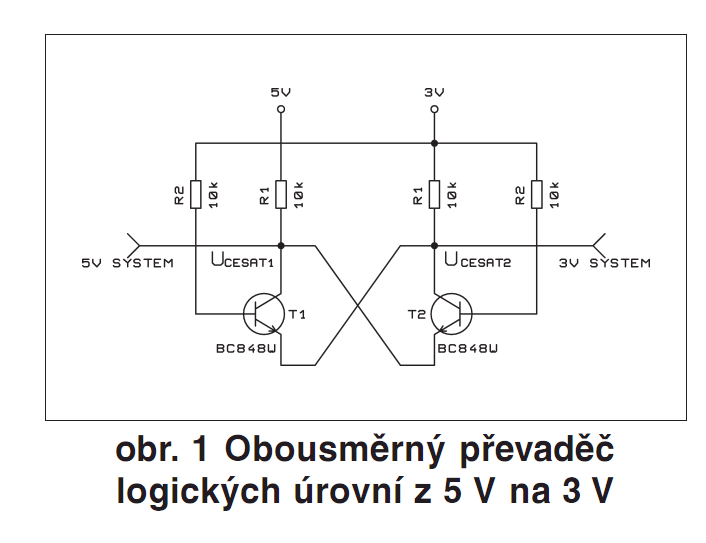

prevodnik-2.png- schema
- (41.58 KiB) Staženo 117 x
-

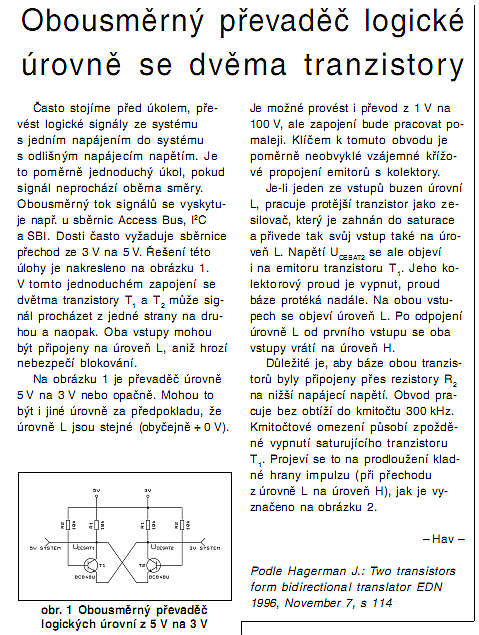

- prevodnik-1.png
- popis
- (80.26 KiB) Staženo 135 x
-

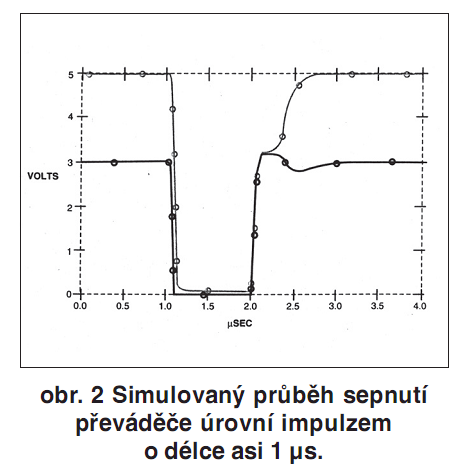

- prevodnik-3.png
- simulovaný průběh
- (57.75 KiB) Staženo 107 x
*****
Hmm, diky, teoreticky ano, ale kdyz si to predstavim 8x vedle sebe, bude to neunosne velike, preci jen jeden svab by byl prijemnejsi. Docela by me zajimalo jestli nekdo neco takoveho dela.
Jinak, presne takhle jsem si to predstavoval, ze privedu obe napajeci napeti, a H se odvodi podle nich pro kazdou napetovou stranu.
Jinak, presne takhle jsem si to predstavoval, ze privedu obe napajeci napeti, a H se odvodi podle nich pro kazdou napetovou stranu.
