Spinane zdroje v holiacich strojcekoch Braun - tranzistor 6G

Zpráva

#1 Příspěvek od **rnbw** » 11 dub 2010, 21:25

Dostal sa mi do ruk holiaci strojcek Braun EP100, kde nefunguje zdroj. Akumulator je vybity (je tam jeden clanok NiMH), ked pripojim nabity, tak to funguje.

Zdroj je jednoduchy spinany s NPN tranzistorom (ST D61 6A-1 F014, ktory je budeny cez SMD (SOT-23) tranzistor s oznacenim 6G (asi - divne, ze je to napisane opacne ako na ostatnych tranzistoroch). Prave ten budiaci tranzistor je vadny (asi to ma byt NPN) a tiez odpor 150K na emitor spinacieho tranzistora.

Mam tu dva zdroje z uplne inych holiacich strojcekoch - ale zapojenie je podobne. Tiez je tam ten zahadny tranzistor 6G a vzdy je vadny spolu s tym odporom - a v tychto dvoch aj spolu so spinacim tranzistorom.

Nestretol sa s tymto niekto? V servise sa to neopravuje...

Podla tabuliek by 6G mal byt BC818-40, ale v jeho datasheete je napisane oznacenie "8GC"...

#2 Příspěvek od **rnbw** » 11 dub 2010, 22:28

Skusil som tam dat C945 v TO-92. LED svieti, ale slabo, bateria sa trochu nabija... asi nemam dobru nahradu.

precizek · #3 Příspěvek od **precizek** » 11 dub 2010, 23:04

Zjišťuji,že ani blbým datasheetům už nejde věřit... tady je odkaz na BC818-40 označení 6G výrobce VISHAY. Plesnivý FAIRCHILD má značení jiné a další výrobce jsem radši ani nezkoumal. Proč to ti zmetci značí každý jinak nechápu.

http://pdf1.alldatasheet.com/datasheet- ... BC818.html

#4 Příspěvek od **rnbw** » 11 dub 2010, 23:13

Dakujem, to vyzera dobre.

stefan31 · #5 Příspěvek od **stefan31** » 12 dub 2010, 07:50

6G v púzdre SOT-23:
- BC818-40
- CMPF4393,n-FET
- FMMV2103,C-diode
- MMBF4393,n-FET
- R3131N26EA,CMOS-ic

stále je to od iného výrobcu...

- pri niektorých typoch sa uvádzajú bodky a čiarky, ktoré sa často prehliadnu, napr. :8A. -(dvojbodka je o polriadku vyššie, bodka je v strede riadku), alebo sa nad a pod znakom uvedú pomlčky. Ale nestretol som sa doteraz s katalógom, kde by boli všetky typy značenia, pravdepodobne vydanie katalógu je podstatne pomalšie ako vznik nového typu a jeho označenia.

Stefan31

#6 Příspěvek od **rnbw** » 12 dub 2010, 08:15

Bude to ten BC818-40, nameral som nejake pozostatky PN prechodov

Kupim BC337-40 a vyskusam.

#7 Příspěvek od **rnbw** » 12 dub 2010, 20:38

Je tam ten BC337-40 a nic sa nezmenilo.

Nasiel som dalsiu vadnu suciastku v SOT-23 s oznacenim 151. To by mala byt zenerka 15V (PZM15NB1). Skutocne su zapojene na plosaku len dva piny. Akurat su to piny 1 a 2, pricom podla datasheetu by to mali byt 1 a 3. Navyse suciastka ukazuje ubytok vsetkymi smermi... Asi to vyhodim.

fero7 · #8 Příspěvek od **fero7** » 12 dub 2010, 21:02

A este MUN2130.
A mozno vobec nie je vadny!

#9 Příspěvek od **rnbw** » 12 dub 2010, 22:50

Myslim, ze ten MUN to nebude.

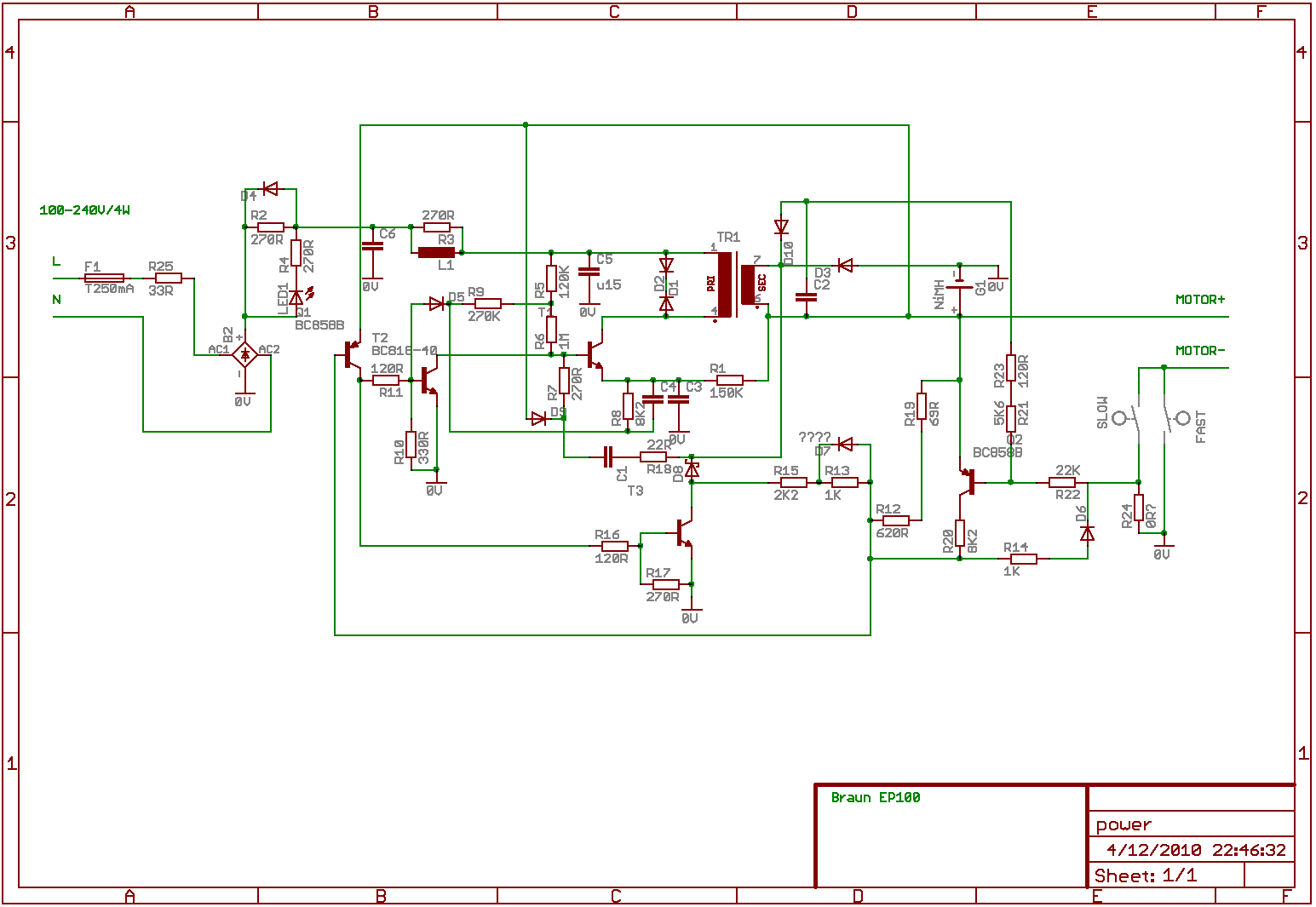

Pokusil som sa schemu nakreslit. Je to dost divoke a asi tam budu chyby, suciastky na plosaku totiz nemaju ziadne oznacenie...

Crifodo · #10 Příspěvek od **Crifodo** » 13 dub 2010, 08:18

dost komplikovaně zapojené kurvítko, kdysi by stačil buď holicí strojek na dva primární články nebo jednoduše na siť s dobíjením přes kapacitní předřadník...
Ten motorek je galvanicky spojený se sítí, jak vidím :roll:

stefan31 · #11 Příspěvek od **stefan31** » 13 dub 2010, 08:48

151_ - HZM15NB1,Zener, 13,84...14,46V,200mW, púzdro MPAK
151 - KTY82-151,Temperature Sensor , SOT23,
151 - PZM15NB1, Zener, 15V +- 2%, 300mW, SOT-346

Stefan31

#12 Příspěvek od **rnbw** » 13 dub 2010, 09:04

Vraj to ma mat dva mody - nabijaci (LED svieti silno - ma sa to nabijat asi hodinu) a udrzovaci (LED svieti slabo). Mne sa to zjavne do toho nabijacieho neprepne. V tom udrzovacom mi po hodine vyliezlo napatie asi len na 1,1V.

Ten teplotny senzor by to mohol byt - v tom pripade bude dobry

breta1 · #13 Příspěvek od **breta1** » 13 dub 2010, 09:35

Je to fakt divoké zapojení, ten R8=8k2 se mi vůbec nelíbí..

#14 Příspěvek od **rnbw** » 13 dub 2010, 10:26

Ja ani neviem, ako by to malo fungovat, moje teoreticke vedomosti su slabe.

Vidim tam spinaci tranzistor a k nemu budiaci, dalej to uz velmi nechapem. D7 je ten teplotny senzor.

#15 Příspěvek od **rnbw** » 13 dub 2010, 22:27

Nenasiel som tam nic dalsie vadne, takze hlavne podozrenie je na tom "tranzistore" s oznacenim 6G.

Ked ten 6G vyberiem (alebo ked tam dam jeden z tych dvoch dalsich, ktore mam a su prerusene), LED svieti naplno a napatie na baterii vyjde tak na 1,8V (rychlo to treba vypnut, lebo to zacne dymit). Ked tam je ten povodny alebo C945 alebo BC337-40, tak LED svieti slabo.

MMBF4393 ani CMPF4393 to nie je (G maju na pine 3), ten R3131 tiez nie (to je power-good detektor 2,6V). Bude to nejaka europska suciastka, vzhladom na to, ze ostatne tranzistory su BC858B a BC848B. Podozrive je to, ze oznacenie je opacne ako bezne byva.
