kemoskem · #1 Příspěvek od **kemoskem** » 02 bře 2011, 23:11

Přemýšlím jak zapojit 2 střídavý přepínače a jednu žárovku bez pomocí odbočných krabic nad vypínačem. Chtěl bych mít případné spoje pod vypínačema. At přemýšlím jak přemýšlím,tak mě žádné rozumné řešení nenapadá.
Poradíte?
U jednopolových vypínačů je to jasný,ale u střídavých nedokážu na nic rozumnnýho přijít.

ok1xgi · #2 Příspěvek od **ok1xgi** » 02 bře 2011, 23:27

že by WAGO spojky..??

kemoskem · #3 Příspěvek od **kemoskem** » 03 bře 2011, 06:28

To vím taky že se používají wagosvorky,ale tady mě napada akorát řešení bez wagovek : k 1 vypínači přivést kabely 2x3A ,k 2 vypínači 2x3A a ke světlu 1x3A,1x3C

Spousta vodičů bude ale v kabelu nevyužita

Jiné řešení?

dj_Paul · #4 Příspěvek od **dj_Paul** » 03 bře 2011, 06:45

trubka a do ní si natáhni to co potřebuješ

BOBOBO · #5 Příspěvek od **BOBOBO** » 03 bře 2011, 06:55

Pokud Ti nevadí volné svorky v krabici , tak C3,C4,C3 .

procesor · #6 Příspěvek od **procesor** » 03 bře 2011, 10:33

Nie takto? Ak som dobre porozumel.

BOBOBO · #7 Příspěvek od **BOBOBO** » 03 bře 2011, 10:43

Byla podmínka žádná další škatulka .

#8 Příspěvek od **Achab** » 03 bře 2011, 12:39

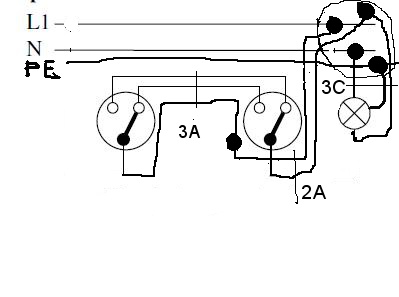

Taky to jde spojit všechno ve světle - 3C přívod do světla, 3A z jednoho přepínače přes světlo do druhého, pokud nepřerušíš pod světlem přepínací žíly (smyčka), bude tam navíc pouze 1 svorka (přívod fáze - přívod přepínač). Všechny vodiče jsou využity a pod přepínači je "čisto". Jde to taky jak nakreslil procesor a spoje udělat ve světle ale budou tam min. o 2 svorky víc.

#9 Příspěvek od **Hill** » 03 bře 2011, 14:59

Nebo ji skryj za svítidlo.
Tady to máš i s barevným značením (dvě světla, dva schodišťáky a mezi nimi jeden křížák, ten tam samozřejmě být nemusí). A těch levých dvou krabic si nevšímej, jedna je pro jiné světlo, druhá jen odbočná.
Je to ukázka zapojení světelného obvodu v průjezdu obytného domu a už se to tu řešilo dřív, protože ten obrázek už tu na fóru nějakou dobu je.
kabeláž v průjezdu

procesor · #10 Příspěvek od **procesor** » 03 bře 2011, 21:17

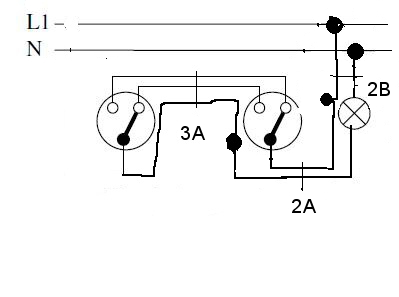

jedna spojka pod svetlom

#11 Příspěvek od **Hill** » 03 bře 2011, 22:55

Od světla musíš použít kabel 3A, jinak budeš muset nastavovat hned pod prvním přepínačem, protože se ti tam schází dva různé kabely.

milan222 · #12 Příspěvek od **milan222** » 03 bře 2011, 22:58

dela se to tak, ze u jednoho vypinace je privod a u druheho vyvod na svetlo... taha se to kabelem hnedej + cernej + zeleno-zlutej. pokud dokazes dobre holit kabely, tak nemusis pouzivat zadnou svorku pac neprefiknes ten zelenozlutej...
jinak v me prirucce pro elektrorozvody je zminka o podomitkove krabici..<
je to krabice umistena 5cm od omitkou. vetsinou to je v panelaku ale tam to je jen cca 5mm pod omitkou (barvou) jelikoz to je jen svetlo a mas to v medi, tak to klasicky "zacokoladujes" a zazdis... pak si staci nekde poznamenat naleziste krabice...

#13 Příspěvek od **Achab** » 04 bře 2011, 11:13

I tak lze, ovšem pokud svítidlo potřebuje ochranný vodič, pak by kabel měl být 4 - žilový a přeznačit pracovní nulu na modro. V nové instalaci bych jednovodičové nulování TN-C nedělal, u chrániče to jednovodičově ani nejde. Zazdění krabice pod omítku se nemusí vyplatit při poruše - utopená krabice o několik mm se nezjistí zkoušečkama ani poklepem a rozbiješ pak půl zdi protože polohu si za čas nikdo nepamatuje. Praktické provedení záleží na konkrétní polohově - instalační situaci.

badoch · #14 Příspěvek od **badoch** » 04 bře 2011, 11:26

Já jsem to kdysi dělal CYKY 4x , dnes už tedy 5x, spojováno ve světlech a vypínačích.

#15 Příspěvek od **Achab** » 04 bře 2011, 11:36

CYKY 5C má všechny potřebné barvy ale podle situace jak popsal milan 222 je pak část vodičů nadbytečná.
