OVP CTV 29WHD52RFS, vadný koncový RGB zosilovač,vyriešené

Zpráva

mirosne · #1 Příspěvek od **mirosne** » 26 zář 2011, 19:37

Ahojte.Prvotná závada tohoto Tv bola vadný koncový RGB zosilovač TDA6111Q v modrej.Po výmene Tv išla cca 7hod-(príčinu odchodu RGB som nenašiel a to je veľká chyba),potom zase vypadol koncák RGB-Blue.Kontroloval som napätia pre dosku obrazu+filtráciu a všetko je ok.Vymenil som znova koncák a Tv ide,ale som zistil novú závadu-zhášanie(ostáva po vypnutí guľa v strede obrazovky)Chcel by som poprosiť o radu,teda rady:

1.,Kde hľadať obvod "zhášania"(čím je tvorený)?
2.,Môže mať obvod zhášania účinok na odchod RGB integráku?

Schéma je tu:
http://www.ulozto.cz/10399560/ovp-100hz-p383838-3-pdf
Ďakujem za pomoc.

#2 Příspěvek od **kokun** » 26 zář 2011, 21:41

mirosne píše:...
1.,Kde hľadať obvod "zhášania"(čím je tvorený)?
2.,Môže mať obvod zhášania účinok na odchod RGB integráku?

Schéma je tu:http://www.ulozto.cz/10399560/ovp-100hz-p383838-3-pdf
Ďakujem za pomoc.

Ad 1. VT01-MPSA42 (na modulu obrazovky) a všechno to "smetí" okolo. Poměř ten VT01 a C06-1µF.
Ad 2. Dost o tom pochybuju, přesto mně honem nic nenapadá, čím to zrovna bude (že by si "prskla" B-kat. - :nevim:

).

A Miro - taková maličkost - "Schéma je tu: http://www.ulozto.cz/10399560/ovp-100hz-p383838-3-pdf " - před prvním a za posledním písmenkem/číslem odkazu musí být mezera! - pak ten odkaz hned jinak vypadá :roll:

KUBO · #3 Příspěvek od **KUBO** » 26 zář 2011, 21:44

nemôže to spôsobovať zvod v pätici obrazovky,dosť časté u posledných modeloch OVP

#4 Příspěvek od **kokun** » 26 zář 2011, 21:51

Jo - KUBO na to asi kápnul - B-pin (č. 11) je hodně zkraje (bývá 1. na ráně, pro zkratování na jiskřiště).
Bude uvnitř posunutý prstenec jiskřiště - stačí sokl rozebrat a prstenec zatlačit dospoda :roll:

mirosne · #5 Příspěvek od **mirosne** » 26 zář 2011, 21:56

Odkaz na schému opravený,päticu vymením,tie smeti okolo tranzistora skontrolujem,dám vedieť ako to dopadlo a ďakujem HONZOVI a KUBOVI. :prst:

BOBOBO · #6 Příspěvek od **BOBOBO** » 27 zář 2011, 06:41

No takhle mne vyškolila obrazárna . Měl jsem dva měsíce na stole , řešil i zde . Zlobila celou dobu od koupi . Až po době jsem zjistil , že měla zkrat g1k , ale jen chvilku , za studena . No a v patici se zvedl přechoďák na noze g1 a tak to vždy nějak nastartovalo a běželo . Když jsem přechoďák na patici odstranil , tak přestalo fungovat vůbec . Po zkoušce odpálit studený zkrat elektrod jsem je definitivně svařil .

mirosne · #7 Příspěvek od **mirosne** » 27 zář 2011, 22:47

Tak Tv zatiaľ po výmene RGB konca a pätice obrazovky funguje.Čo sa týka toho "zhášania",bol vadný ten kondík 1uF,čo písal Honzík.No uvidíme,dúfam,že nezažijem to čo Bobobo.Ešte raz Vám ďakujem a nech sa Vám darí.

#8 Příspěvek od **kokun** » 28 zář 2011, 18:05

mirosne píše:Tak Tv zatiaľ po výmene RGB konca a pätice obrazovky funguje.Čo sa týka toho "zhášania",bol vadný ten kondík 1uF,čo písal Honzík.No uvidíme,dúfam,že nezažijem to čo Bobobo.Ešte raz Vám ďakujem a nech sa Vám darí.

Schválně si rozdělej tu "vadnou" patici a najdeš tam to, co píšu výše, takže lehce opravitelná.
A budeš mít klidnější hlavu, že nedopadneš jak ten "koktavý" - :sorry:

(to jsem nevymyslel já

).

mirosne píše: ...
2.,Môže mať obvod zhášania účinok na odchod RGB integráku?

kokun píše: ...
Ad 2. Dost o tom pochybuju, přesto mně honem nic nenapadá, čím to zrovna bude (že by si "prskla" B-kat. - ).

Už předtím jsem chtěl napsat: Dost o tom pochybuju, spíše naopak - že by současně s odchodem RGB konce spíše mohl odejít ten VT01 (zhášení bodu).
V tomto tvém případě to byla jen shoda okolností, že zrovna "došla životnost" tomu ellytu. Protože jsem to měl snad jen jednou (a není to tak dávno - asi letos z kraje roku), tak jsem si to pamatoval. Taky jsem napřed zkoušel kde co (ten trand samozřejmě jako první), než jsem odhalil ten ellytek :roll:

mirosne · #9 Příspěvek od **mirosne** » 28 zář 2011, 21:15

Ahoj Honzík.Päticu som rozobral,no nevidím tam nič podozrivé :cry:

#10 Příspěvek od **kokun** » 28 zář 2011, 22:01

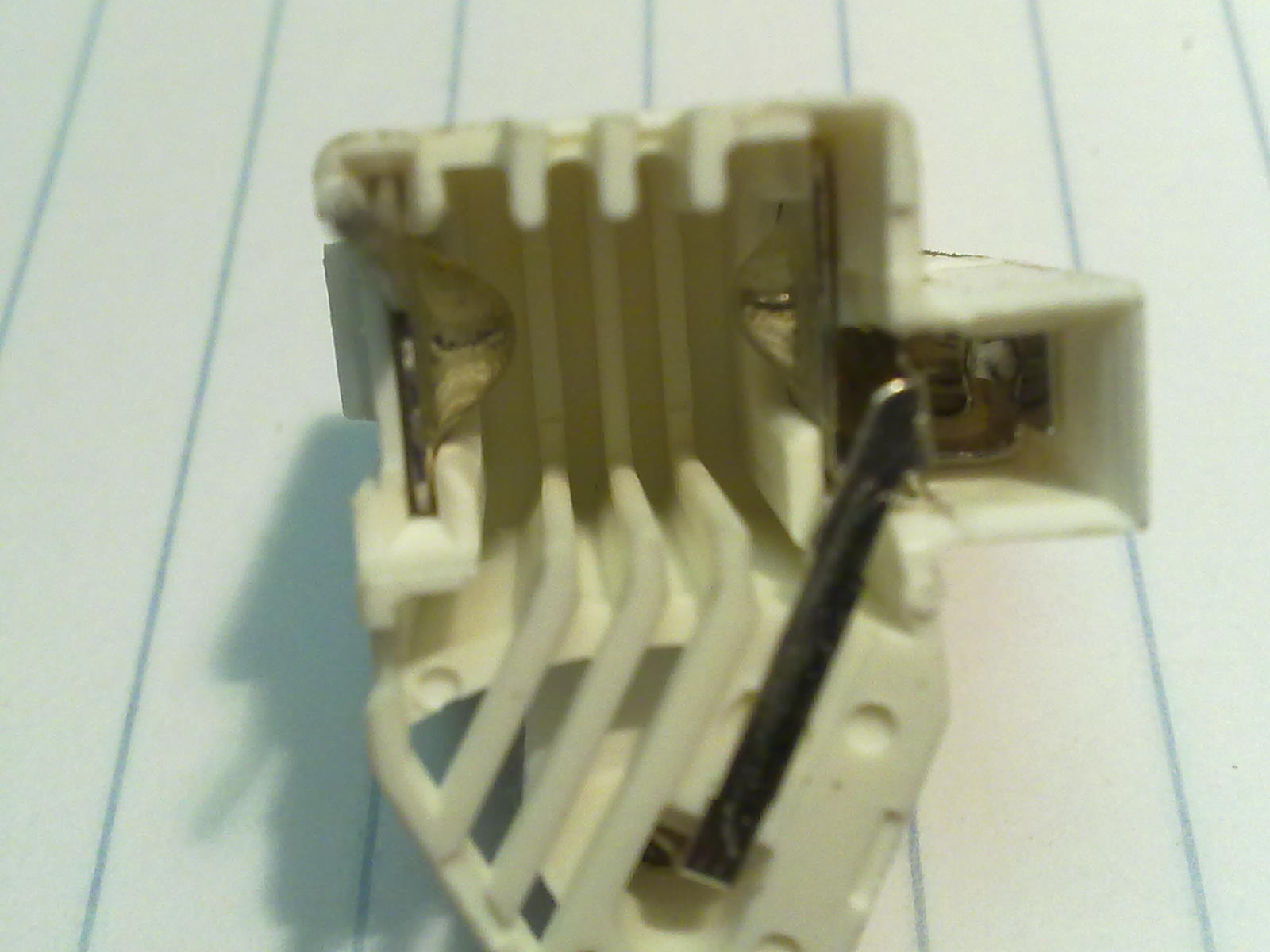

Na spodním snímku máš detail jiskřiště, ale pro G2-ku (to jsem nemyslel).

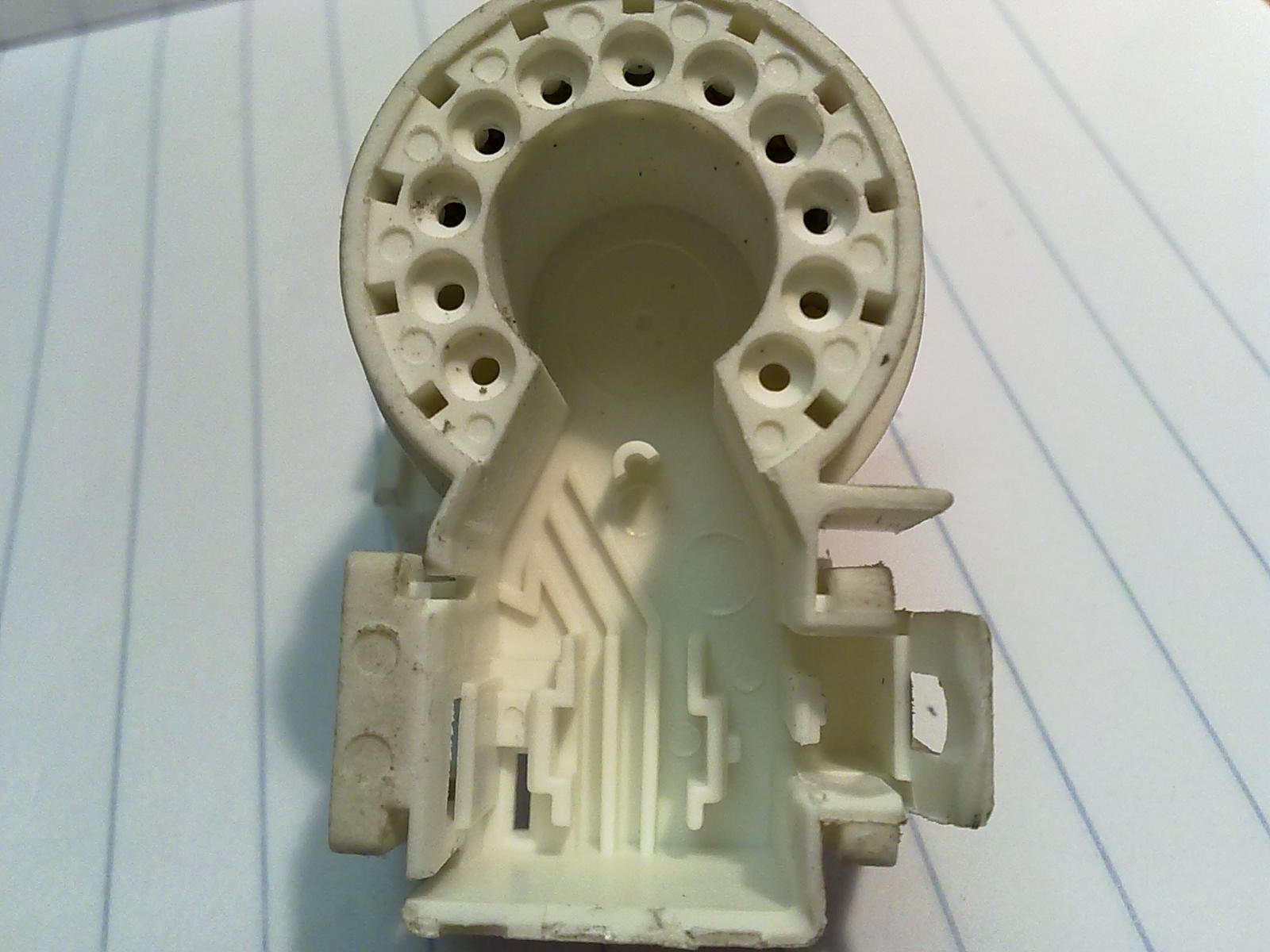

Nvm, ale ten sokl (horní snímek) by měl jít ještě rozdělat na 2 části - jiskřiště ostatních elektrod (co mám na mysli) bývá jako prstenec okolo všech 11-ti pinů kolem dokola. Když se prstenec povysune (spíše ho ve výrobě špatně zasunou), tak se příliš přiblíží k pinům. No a protože pin-11 (B-kat.) je úplně krajní, tak je k jiskřišti nejblíže, a proto ten přeskok z něho na uzeměné jiskřiště (a následné zničení konc. IO) :roll:

P.S. Ale jenom odskakuju od fotbalu a teď jsem právě propásl penaltu :cry:

mirosne · #11 Příspěvek od **mirosne** » 28 zář 2011, 22:43

Bingo!Si macher-nikdy som o Tebe nepochyboval. :prst:

Ešte raz ďakujem.

#12 Příspěvek od **kokun** » 28 zář 2011, 23:13

No tak budeš o to líp spát - a pro ostatní jsi to i přímo zadokumentoval (perfektní foto) :roll:

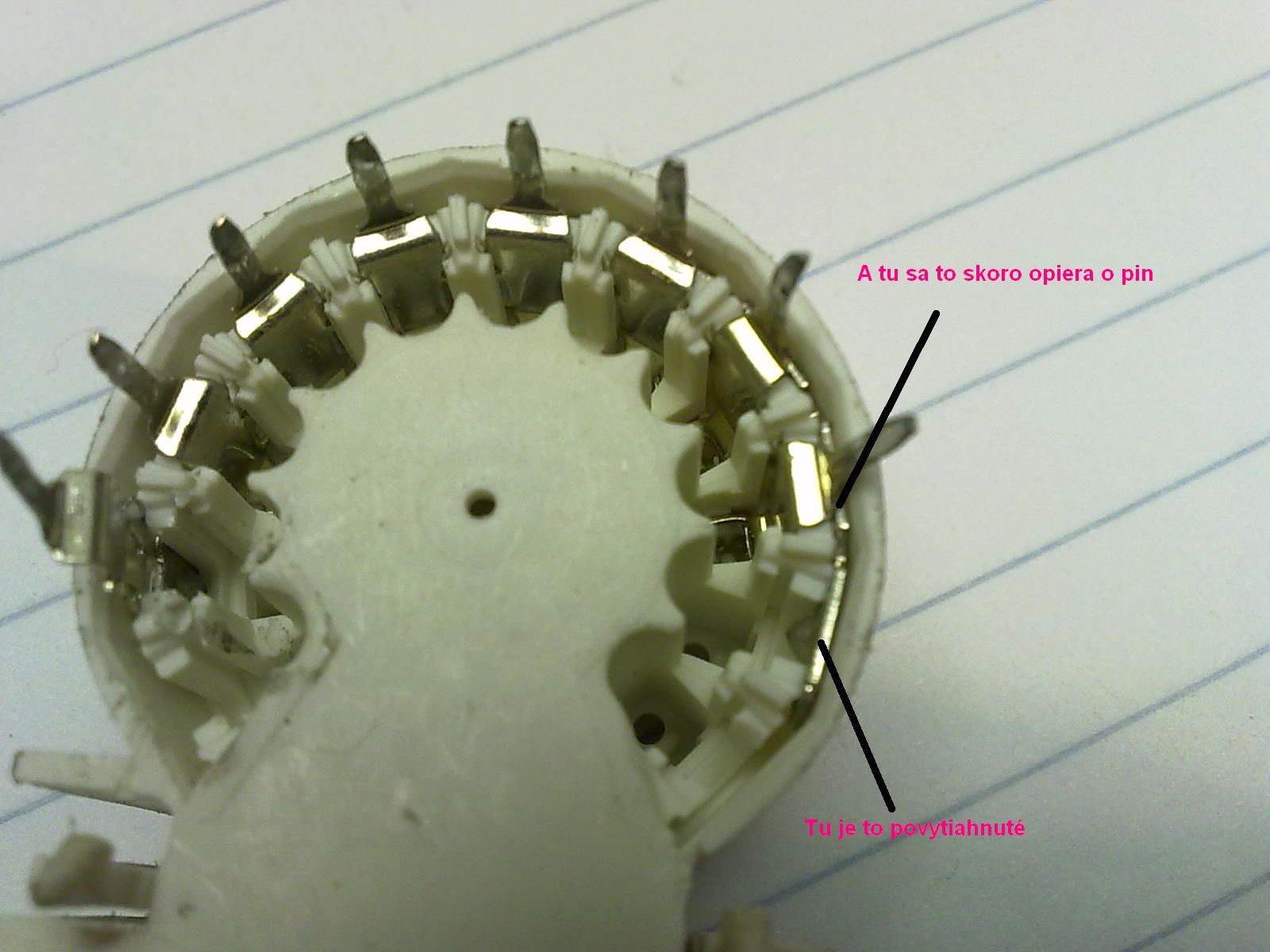

I z fotky je vidět, že konstrukce toho jiskřiště je nedokonalá - do DPS je zapájeno jen na druhém konci (u pinu-1) a jeho druhý konec se může vysunout a přiblížit k pinům (nejdříve k té 11-ce, tedy katodě B).
Gratuluju k úspěchu :agree:

mirosne · #13 Příspěvek od **mirosne** » 29 zář 2011, 05:15

Spalo sa mi lepšie vďaka Tebe a Kubovi a mám "ďalší" poznatok do života.Tv ide bez závad. :aplause:

#14 Příspěvek od **kokun** » 08 říj 2011, 13:46

Miro - teď jsem náhodou narazil na toto vlákno - řešilo se tam něco podobného :wink:

mirosne · #15 Příspěvek od **mirosne** » 09 říj 2011, 08:51

Pozeral som to,ozaj je to podobné,len ten koncák je iný.
