Zdroj s LM317T, bude fungovat?

Zpráva

Vojta7 · #1 Příspěvek od **Vojta7** » 12 bře 2012, 10:27

Kromě laboratorního zdroje by se mi na některé věci hodil i nějaký menší. V šuplíku jsem našel (ani nevím, odkud jsem ho vzal :-)

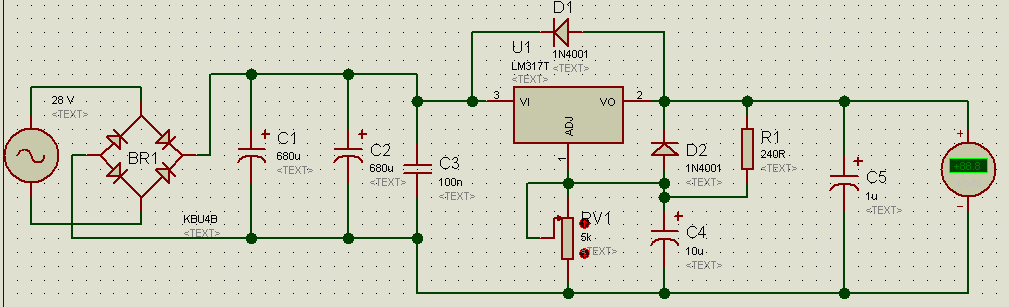

) stabilizátor LM317T a po prohlédnutí schémat by podle mne mělo fungovat to, co je v příloze. Teď nemám možnost si to vyzkoušet ani na kontaktním poli, protože mi chybí jeden kondenzátor (hledám, snad najdu :-)

). Kondenzátory C1 a C2 by měly desetinásobnou kapacitu (v simulátoru mi takhle velké způsobují chyby). Mohlo by to takhle fungovat?

breta1 · #2 Příspěvek od **breta1** » 12 bře 2012, 10:30

Mohlo.
Těch vstupních 28V je na hranici.

Vojta7 · #3 Příspěvek od **Vojta7** » 12 bře 2012, 10:39

Na hranici? Maximum by mělo být 40 V... Povolený ztrátový výkon nevím, v popisu je jen to, že má tepelnou pojistku. Maximální výkon z toho většinou nebude odebírán dlouhodobě, nejvýše několik minut.

breta1 · #4 Příspěvek od **breta1** » 12 bře 2012, 11:00

28x odmocnina ze dvou=39,6V, síť může být klidně +10% (to jsem ještě optimista) a máme 43,5V.
A jestli je těch 28V při jmenovité zátěži trafa, tak bude průšvih....

Milan_F · #5 Příspěvek od **Milan_F** » 12 bře 2012, 11:02

Co na tom chceš simulovat? Vždyť je to katalogový zapojení a nevidím důvod proč by nemělo fungovat.

jarda · #6 Příspěvek od **jarda** » 12 bře 2012, 11:11

V katalogových listech jsou ověřená zapojení...
http://www.ti.com/general/docs/lit/getl ... leType=pdf
lm317 datasheet

Vojta7 · #7 Příspěvek od **Vojta7** » 12 bře 2012, 11:11

Důvod simulace: potřebuji vyzkoušet vhodné napájecí napětí.

Milan_F · #8 Příspěvek od **Milan_F** » 12 bře 2012, 11:19

Opět není co simulovat. V datasheetu je jasně napsaný max. vstupní napětí a Breta Ti to tu i spočítal. Zahoď simulátor a vem rozum, datasheet a kalkulačku do hrsti.

#9 Příspěvek od **forbidden** » 12 bře 2012, 11:28

Umí ten simulátor kouřový efekty? :lol:

Vojta7 · #10 Příspěvek od **Vojta7** » 12 bře 2012, 11:36

breta1 píše:28x odmocnina ze dvou=39,6V, síť může být klidně +10% (to jsem ještě optimista) a máme 43,5V.
A jestli je těch 28V při jmenovité zátěži trafa, tak bude průšvih....

To mi nedošlo :oops:

Takže trafo by mělo stačit na 24 V - 24-1,6(úbytek na diodách)=22,4*1,41=31,5 V, to by mělo být v pořádku.

jarda píše:V katalogových listech jsou ověřená zapojení...
http://www.ti.com/general/docs/lit/getl ... leType=pdf
lm317 datasheet

Ne vždy. Zrovna jsem se na jeden díval (Motorola 1999) a tam byly prohozené IN a OUT

Crifodo · #11 Příspěvek od **Crifodo** » 12 bře 2012, 15:29

Vojta7 píše:Kondenzátory C1 a C2 by měly desetinásobnou kapacitu (v simulátoru mi takhle velké způsobují chyby).

V reálu ti to s 13G kapacitou taky může způsobovat chybu. Slabší diodový můstek se při zátěži takhle velkou nenabitou kapacitou může rozskočit nadšením.

Vojta7 · #12 Příspěvek od **Vojta7** » 12 bře 2012, 15:42

Můstek tam dám na 4 A (uváděno až 8 A s chlazením), ten by to měl vydržet.

Zbytečná citace celého předchozího příspěvku vymazána.Viz PRAVIDLA, odst.14b)
Hill

frantajetel11

Samotný LM317 má max. 1,5A, tak moc nechápu, proč tam chceš cpát 13 Giga elyt

. Běžně se dává 1-2G / A :wink:

Vojta7 · #14 Příspěvek od **Vojta7** » 12 bře 2012, 15:56

Prostě nevím kam s nimi

Možná tam dám jen jeden.

Zbytečná citace celého předchozího příspěvku vymazána.Viz PRAVIDLA, odst.14b)
Hill

Vojta7 · #15 Příspěvek od **Vojta7** » 12 bře 2012, 16:21

Teď jsem chtěl změřit vzdálenost vývodů kvůli návrhu DPS - 2 týdny nezapojený kondenzátor mi roztavil kousek pravítka
