LCD televize EVOLVE FX3208, zdroj FSP200-4H01

Zpráva

michal_cak · #1 Příspěvek od **michal_cak** » 10 led 2013, 21:45

Zdravím všechny bastliče!
Nesetkal se někdo už se zdrojem FSP200-4H01, resp. s jeho poruchou?
Jedná se o zdroj z LCD televize EVOLVE FX3208 ke kterému navíc nemůžu sehnat schému. Zdroj dává pouze 5Vsb a nestartuje. Při odpojení zátěže z 24 V větve asi tak na podruhé nastartuje a poté po připojení větve (konektoru desky podsvícení panelu) již vše funguje. Vyměnil jsem už snad všechny výkonové diody, kondy, optočleny, MOSFETY...nic, pořád stejné
Zde je alespoň odkaz na nějaký e-shop:
http://www.lcd-plasma-parts.co.uk/index ... ct_id=7967

Díky všem za cenné rady

Miki

Duplicitní příspěvky byly smazány. Killroy

jojosuly · #2 Příspěvek od **jojosuly** » 11 led 2013, 10:34

Chcelo by to popis osadenie integrače tranzistory

michal_cak · #3 Příspěvek od **michal_cak** » 11 led 2013, 16:45

stále hľadách schému,stále dúfam, že nájdem ;-)

predpokladám, že chyba bude asi niekde v riadiacej časti zdroja, keď nabehne tak už beží...

michal_cak · #4 Příspěvek od **michal_cak** » 11 led 2013, 17:19

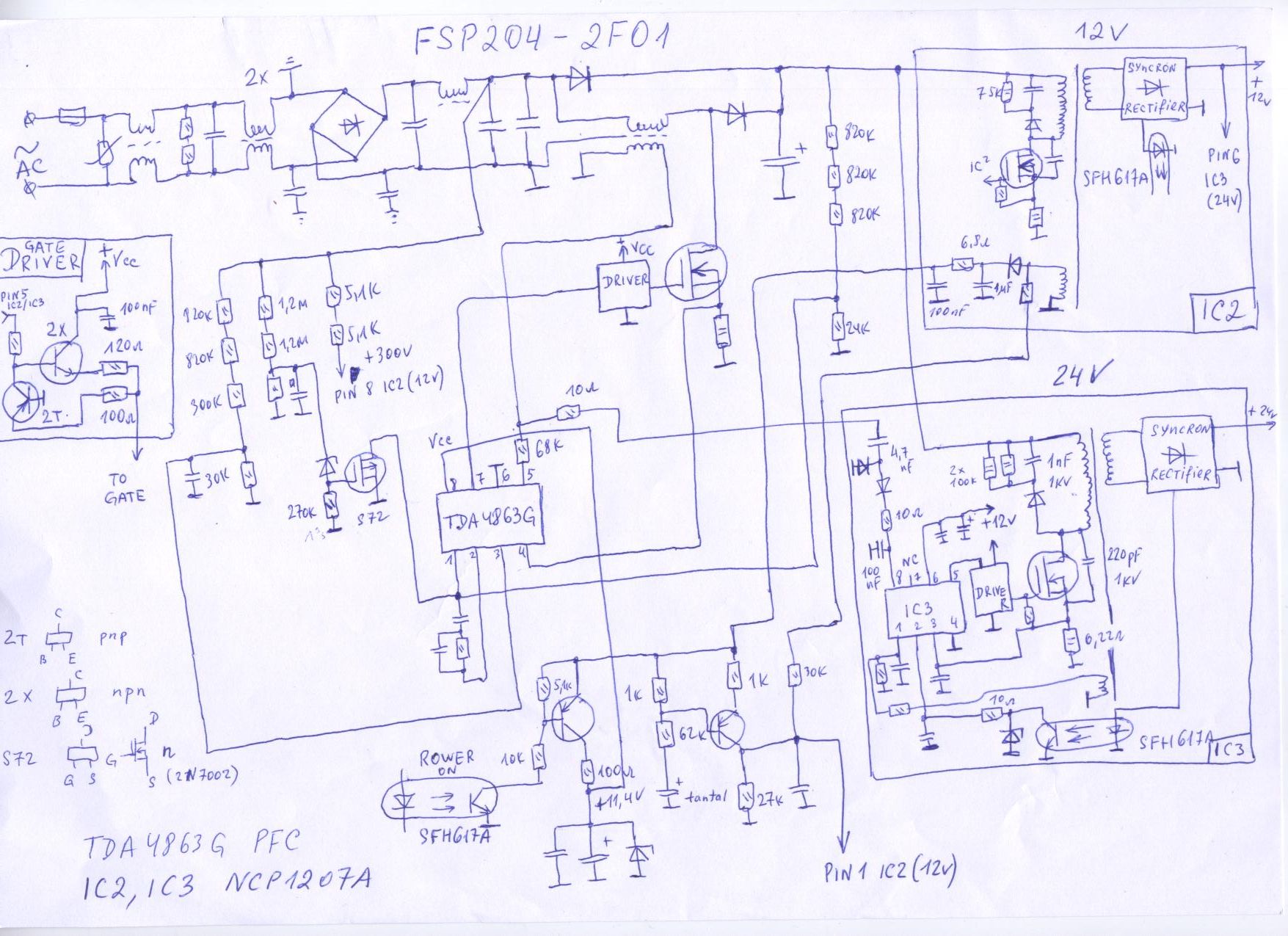

...tak něco jsem našel, ale je to bez partlistu...
alespoň něco ;-)

Habesan · #5 Příspěvek od **Habesan** » 11 led 2013, 17:28

Tak to gratuluji alespoň k tomu.
Takhle od oka tam vidím dvě TL431, předpokládám, že značení na švábech nejsou smazána.

Bývalo by bylo dobré, kdybys si zapisoval, které z těch vypájených součástek byly opravdu vadné, podle toho by se dalo odhadnout, kudy tekl poruchový proud.

Oddělovací transformátor a osciloskop předpokládám máš.

michal_cak · #6 Příspěvek od **michal_cak** » 11 led 2013, 17:45

Jednu TL431-čku jsem už vyměnil, na desce měla označení U2...
ještě na tu schému musím pořádně kouknout,jestli opravdu sedí... no zatím nic lepšího nemám :-(

michal_cak · #7 Příspěvek od **michal_cak** » 11 led 2013, 20:04

...tak bohužel, po podrobnějším prozkoumání schémy to není ta pravá:-(
ale za pokus to stálo;-)
...tak jdu hledat dál

jojosuly · #8 Příspěvek od **jojosuly** » 11 led 2013, 22:47

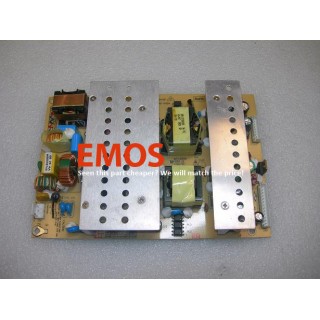

našiel som niečo podobné,ak pomože

michal_cak · #9 Příspěvek od **michal_cak** » 12 led 2013, 21:38

Problém vyřešen, vyměnil jsem ještě kondy na výstupu 12V větve a na zpětné vazbě, zdroj už nabíhá...
Nicméně ještě posílím chladiče usměrňovacích diod, na můj vkus je ten kousek plechu opravu málo ;-)

Díki všem
Miki

Nesquik27 · #10 Příspěvek od **Nesquik27** » 01 říj 2014, 19:29

Zdravím, moc mi pomohlo toto vlákno. Dostala se mi do rukou tato TV s vadným zdrojem. Po výměně několika náfuků (elytů) běží.
Jen se mi nedaří naladit žádné stanice. Pokud přepnu vstup na DVB, tak je pole Vyhledávání kanálů zašedlé tudíž nejde ladit.
Nemáte někdo manuál kde by se dalo něco dočíst?
Strejda Google mi jen poradil že se tento typ prodával jako Horizont a sna i Grundig ale když už jsem něco našel tak schémata.

Děkuji

vladodyno · #11 Příspěvek od **vladodyno** » 01 říj 2014, 19:38

Skús v menu nastaviť krajinu Nemecko namiesto čR.

Nesquik27 · #12 Příspěvek od **Nesquik27** » 02 říj 2014, 19:58

Děkuji za radu, ale region se nastavuje právě v položce vyhledávání. Ta je dostupná pouze když přepnu vstup na TV (což by mělo být analogové vysílání). Jakmile to přepnu na DVB, položka vyhledávání je zašedlá a nejde zvolit.

#13 Příspěvek od **mi-ro** » 02 říj 2014, 21:24

Mám pocit a zkušenosti že ty náfukové způsobily nevratné změny SW nebo HW na MB.

bj1986 · #14 Příspěvek od **bj1986** » 21 led 2018, 22:12

Zdravím vás.

máte někdo info kde se dá zakoupit tato deska nebo nějaké díly k ní ?

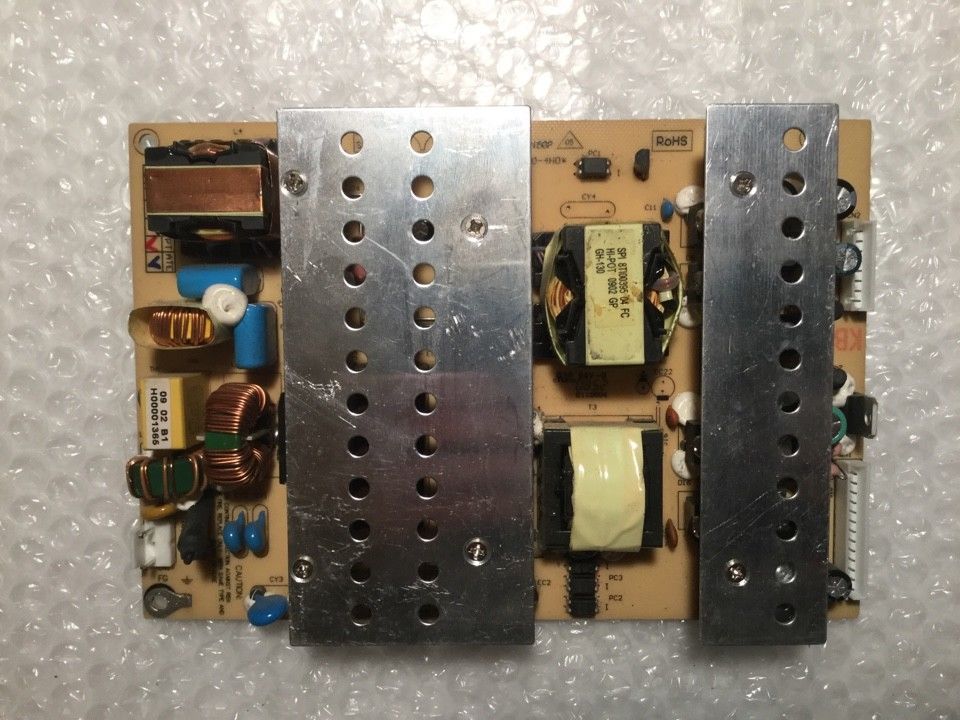

Power Board Fsp200-4H0

prosím o info. díky vám

fredis · #15 Příspěvek od **fredis** » 21 led 2018, 22:50

Z čeho konkrétně je? Něco mi silně připomíná..
