salora · #1 Příspěvek od **salora** » 24 zář 2013, 15:37

Nedávno jsem dostal od jednoho sběratele strých radiopřijímačů Tesla tento přijímač ale když jsem ho použil nedávno na chatě v kuchyni tak mi po určité době /asi půl hod./ naladěná stanice odešla do věčných lovišt a nenaladil jsem defakto vůbec nic jen jakousi směsici stanic v kupě,z doslechu si pamatuju že v těchto přijímačích odcházejí ker. filtry v mezif. tehdy osazované nevalné kvality a rovněž varikapy '109 ve vstupní jednotce VKV abych se v tom moc marnotratně nehrabal může mě tu některý odborník poradit kde hledat závadu ?Myslím že by napětí na každém varikapu mělo být stejné okolo 0,7 V to jsem naměřil u dvouch ale u dalších 2 tuším okolo 2,5 V ale po nějaké době po vypnutí to zase chvíli šlapalo ,ladící napětí se zdá v pořádku.Děkuji za náměty a rady.

#2 Příspěvek od **Hill** » 24 zář 2013, 16:26

Na varikapech máš mít od asi 2V do 25V podle naladěného kmitočtu - jsou zapojené v závěrném směru, takže nemůžeš počítat s úbytkem napětí ve směru propustném.
A pozor - varikapy pro VKV jsou zavřené ve stíněné jednotce VKV a ladicí napětí na ně vede přes PIN 9 konektoru od ladicího kombajnu. Zkontroluj ladicí napětí na tomto pinu. Jestli se nehne a přesto stanice ujede, pak to dělají ty vtipné keramické polštářkové kondenzátory, co s vlhkostí mění svod.
Ladicí napětí uvnitř jednotky vede na varikapy (potažmo na tyto keramické blokovací kondíky) přes odpory tuším M1, takže stačí celkem nepatrný svodový proud, aby se celé rádio rozladilo. Čili nezbude, než měnit i tyto kondíky.
No a ty filtry můžeš nakonec taky vyměnit.

#3 Příspěvek od **ok1hga** » 24 zář 2013, 17:13

prostuduj si tohle:
http://www.ebastlirna.cz/modules.php?na ... progresson

OMA50 · #4 Příspěvek od **OMA50** » 25 zář 2013, 10:56

Výměna keramik v té uzavřené jednotce je opravdu chuťovka,nedávno jsem to dělal v rádiu Tesla ALto-byl tam proměnlivý svod kondíku v obvodu AFC,takže oscilátor byl nestabilní.
Progresson má další nevýhody např.tranzistor KD,který tvoří stabilizátor pro napájení IO 4100 a MDA hrozně hřeje(je bez chladiče),už tajně čekám kdy v mém Progressonu odejde a pak to odskáče i A4100 což je velká škoda.

salora · #5 Příspěvek od **salora** » 25 zář 2013, 12:16

Hm děkuji za příkladné rady ano i doporučené čtení podnětných vláken týkajících se této problematiky ,bohužel škoda že jsem zapoměl sebou z chaty tento přijímač vzít sebou domů nicméně si vezmu pak sebou preventivně sebou nějaký ten ker. filtr 10,7 Mhz od /muraty/,blokovací C poštářky a dosti často zminované bolestivé varikapy které se asi tesle moc nevydařily ,multimetr tam mám tak snad se k odstranění závady časem dopracuji,pak dám eventuelně vědět.jo ještě bych poprosil zda tu někdo nemá od zminovaného radiopřijímače schéma zapojení,popřípadně odkaz na něj,děkuji.

#6 Příspěvek od **ok1hga** » 25 zář 2013, 13:11

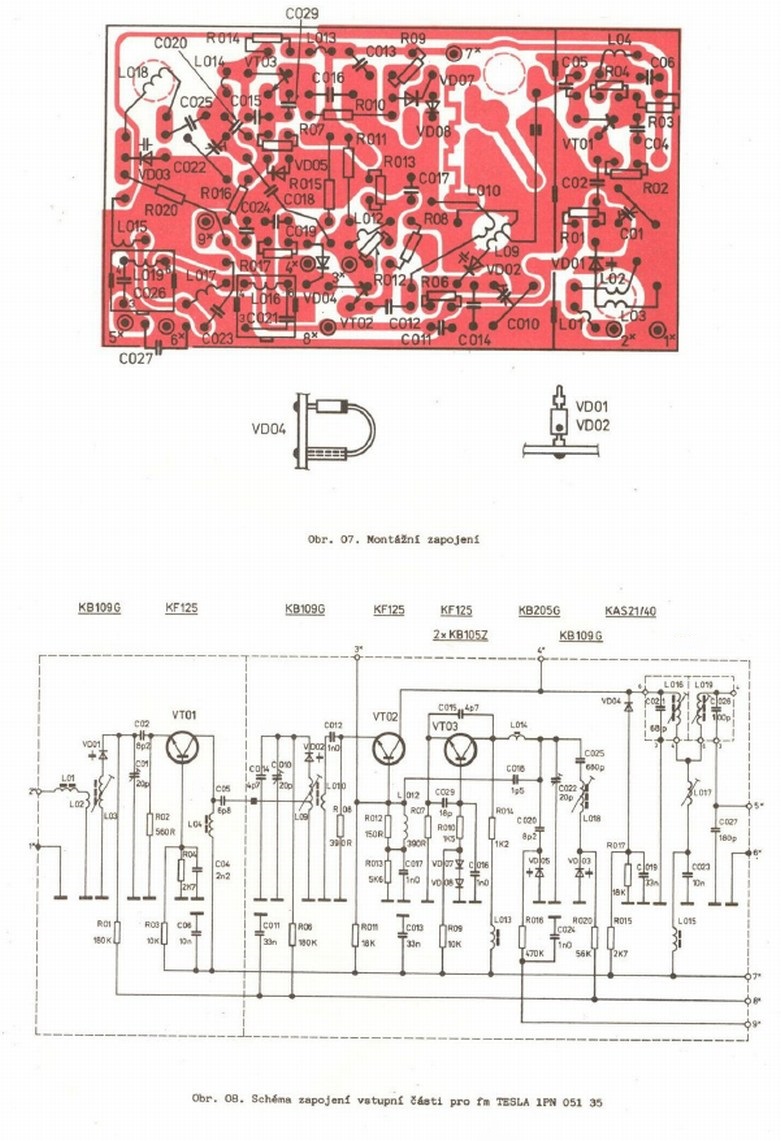

schéma vstupního dílu VKV

salora · #7 Příspěvek od **salora** » 25 zář 2013, 13:20

super děkuji moc to abych si vzal na jisto patřičné hodnoty těch C polštářku na preventivní výměnu co dělají svod.

#8 Příspěvek od **ok1hga** » 25 zář 2013, 13:30

salora píše:na preventivní výměnu co dělají svod.

to schéma jsem ti nedal kvůli preventivní výměně . . .
. . . ale abys mohl identifikovat R03, R06, R020 a najít ten svod.
A potom to můžeš opravit,
pokud začneš jen slepě vyměňovat, nikdy nezjistíš co tomu je.
Navíc si můžeš vyrobit spoustu dalších závad !

salora · #9 Příspěvek od **salora** » 25 zář 2013, 13:38

jj rozumím a chápu ano budu se podle toho řídit ale jak se tak dívám a matně pamatuju z dřívějších dob výroby VKV vstupních jednotek z časopisů AR 60 let tak se používali obvykle spárované 4 ks varikapů KB 109 B tady vidím pouze 2ks a další 2 ks jsou KB 105 a ty já nemám ,dá se to vůbec ještě někde sehnat aniž bych musel experimentovat a vykuchávat ze sběrného dvora ??? :roll:

jo a navíc je blbé že se tato závada/vypadávání či vysazení/naladěné stanice projevuje jen po určité době zhruba v průměru po půl hodce

#10 Příspěvek od **Hill** » 25 zář 2013, 14:01

A proč je chceš měnit?
Varikapům obvykle nic není.
Spárovaná trojice varikapů KB109G slouží k ladění dvou vstupních a jednoho oscilátorového obvodu.

Automatické doladění (AFC) se uplatňuje jen u oscilátoru pomocí KB205G (teď si to nepamatuju přesně, ale bez signálu a při přesném naladění na katodě toho varikapu má být kolem +6V).

Diody 2xKB105Z zde neslouží za varikapy, protože jsou zapojené v propustném směru, ale jen jako stabilizátor předpětí a tedy i pracovního bodu oscilátoru.
Udržují na bázi tranzistoru napětí asi 1,2V. Vlastně je můžeš v nouzi nahradit jakoukoli plošnou Si diodou (KA262, BA501, 1N4001...). Tedy samozřejmě dvěma.

Prostě nestarej se o to, co tam je za varikapy, a nevšímej si těch dvou diod v bázi VT03. Když to aspoň chvíli hraje, jsou všechny v pořádku.

#11 Příspěvek od **rnbw** » 25 zář 2013, 15:27

A nevymienaj suciastky bezhlavo, lebo to rozladis a uz nedas dokopy.

salora · #12 Příspěvek od **salora** » 25 zář 2013, 16:21

jj ok budu se snažit k té závadě dojít napřed a především měřením,už jsem si mezitím ted bedlivě přečetl to doporučované vlákno popisující závady v jednotkách VKV nicméně si sebou vemu hlavně ten ker. filtr SFE 10,7 varikapy KB 109 nějaké ty ožehavé odpory jako např. R011 a v neposlední řadě pochopitelně blokovací C polštářky které mají sklony ke svodu ono jak vidím závad je tam možných víc jak dost ale jak říkám přijímač jinak do určité doby hraje super a nemám k němu žádných výhrad až na to vysazování což může zapřičinit i ten MAA 550 takže chladič také sebou a pak už jen zapnout a čekat než opět závada nastane,takže mám a budu mít o zábavu postaráno hlavně když bude venku pršet a nebude nic jiného na práci

jo jinak by tu neměl někdo ještě zapojení celého přijímače Progress nebo aspon ještě MF zes. ?

#13 Příspěvek od **Hill** » 25 zář 2013, 16:34

Vždyť je schéma volně dostupné na http://www.oldradio.cz/radtes.htm

Když ti tu nejméně dva lidi napíšou, že, když to hraje aspoň chvíli, závada ve varikapech není, tak se jimi vůbec nezabývej a nech je tam, kde jsou.
Jak je vyměníš za jiné, možná to "nějak" doladíš, ale bez zkušeností to už nikdy nebude ono.
Vypadá to, že naše rady pořádně nečteš!
Proměř ta napětí, třeba se jen přehřívá stabilizátor MAA550 a ladicí napětí prostě uplave dolů, což pochopitelně AFC neudrží.

salora · #14 Příspěvek od **salora** » 25 zář 2013, 16:49

Ano to jsem si ulevil ano samozřejmě že výměnu varikapů bych nechal až na tom posledním místě i když jak jsem se dočetl také v tomto foru mívají také často svody ale jak píšeš pokud to prvotně jede ok tak to bude jinde ano počítám tu dost problematickou MAA 550 aý vše proměřím /pochopitelně až se závady projeví/ pracovní body všech 3 TR ,přemostění SFE nějakým C atd. tak budu vědět více ale jinak jak se tady všemožně dočítám jsou závady v jednotkách VKV dosti časté čili TESLA se zde moc v tomto směru a ohledu nevyznamenala takže spíše výstižnější příměr zkratky tesla /technicky slabší/
je na místě. :roll:

salora · #15 Příspěvek od **salora** » 07 pro 2013, 15:27

Konečně jsem se dostal k tomuto přijímači a pokusil se ho opravit což se nakonec podařilo.
Díky zasvěcené informaci a rady /ok1hga/ díky jeho obdobnou zkušeností í jsem to opravil.
Příčinou byli špatné /nekvalitní/C trimry ve vstupní jednotce VKV u kterých gumové podložky ve spodní části absorbovali vlhkost a tím vše hlavně ve vlhkém prostředí ujíždělo .Výměnou za kvalitní C trimry je ted vše ok .
