Jak poznám rozběhové vinutí motoru?

Zpráva

#1 Příspěvek od **forbidden** » 15 bře 2014, 21:05

Mám jednofázovej motor, bez štítku, odhadem cca 300 VA, nejspíš asynchronní. Určitě vím, že k němu patří kondenzátor. Má dvě vinutí, jedno 27 Ω, druhý 99 Ω (ohmicky proti společnýmu vývodu). Víc jsem o něm nezjistil (nemám ho u sebe). Jde spolehlivě určit, který vinutí je hlavní pracovní a který pomocný?

Díky.

Yarda1 · #2 Příspěvek od **Yarda1** » 15 bře 2014, 21:29

Až se k tomu elektromotoru dostanete, udělejte pár fotek - i fotku svorkovnice a popisu svorek, pokud je tam nějaký.

EDIT: Jednofázové asynchronní motory znám buď z ATASu, ty mají dvě stejná vinutí, jedno se připojí na síť a druhé přes kondenzátor proti společnému vývodu - podle toho jak se to připojí se určí směr točení, nebo z Mohelnice, tam je vinutí pracovní a pomocné, ale jsou vyvedené extra, aby se dal měnit smysl otáčení, To co popisujete bude možná nějaký speciální elektromotor bez možnosti měnit smysl otáčení. Dá se zjistit, k čemu původně sloužil?

#3 Příspěvek od **Sendyx** » 15 bře 2014, 21:32

Pomocné bude mít asi větší odpor. Je tam běhový, nebo rozběhový kond ?
Pro 300VA by kolem 90 ohmů bylo poněkud hodně pro pracovní vinutí.

#4 Příspěvek od **forbidden** » 15 bře 2014, 21:58

Nějakou dobu mi bude trvat, než to budu moct vyfotit. Svorkovnici to nemá, jen dráty vyvedený na konektor. Můžu ještě tak leda dát rozměry, průměr cca 9 cm, délka cca 18 cm.
Jestli je běhovej, nebo rozběhovej nevím, ale originál kus, co k tomu patří někde bude. Takže hodnotu nijak počítat nemusím. Pokud by byl jen rozběhovej, mělo by to nějakej odstředivej odpínač? Že bych třeba roztočil hřídel vrtačkou a zjistil, jestli se jedno vinutí nepřerušilo?

#5 Příspěvek od **Sendyx** » 15 bře 2014, 22:05

No, rozběhový může mít i vypínač nadproudový nebo spouštěcí relé jako ledničky apod.

#6 Příspěvek od **forbidden** » 15 bře 2014, 22:14

Aha, takže tím nic nevyřeším. Nechám radši bráchu, ať prozkoumá, jak je zapojenej originál (má k němu přístup). Chtěl jsem motor jen zatím vyzkoušet, myslel jsem, že to půjde jednoznačně určit.
Dík.

#7 Příspěvek od **Sendyx** » 15 bře 2014, 22:26

No, logicky, pokud to fakt má 300W, tak jaké budou ztráty ve vinutí 99 Ω ?

#8 Příspěvek od **forbidden** » 15 bře 2014, 22:41

Hmm, je mi to jasný. Těch 300 VA je jen můj odhad na základě velikosti. Ale i tak to pracovní vinutí asi těžko bude mít tak vysokej ohmickej odpor. Ztráty by byly neúměrný. Někdy to chce holt jen nakopnout.

FERYACT · #9 Příspěvek od **FERYACT** » 16 bře 2014, 11:35

Meditovat o tom jaké ztráty budou ve vinutí o odporu 99Ohm je ptákovina.
Vinutí motoru jsou indukčnosti takže půjde o nějaký vektor /neznámý/.Může taky jít o motor z odporovým posuvem fáze.To se někdy dělalo tak že se vinuly dráty tam i zpátky.

#10 Příspěvek od **forbidden** » 16 bře 2014, 12:10

Yarda1 píše:Dá se zjistit, k čemu původně sloužil?

Motor slouží v kávovaru na pohon čerpadla/kompresoru.

Koukám, že těch konstrukcí a háčků je nějak moc. V motorech se nijak nevyznám, myslel jsem, že to bude jednodušší.

Yarda1 · #11 Příspěvek od **Yarda1** » 16 bře 2014, 13:36

V robotu ETA 022 http://www.poradte.cz/elektronika/12869 ... a-022.html byl jednofázový asynchronní elektromotor s rozběhovým kondenzátorem. Zapínal se tak, že tam bylo zapínací tlačítko, to pokud bylo stisknuté, připojilo i rozběhový kondenzátor, když bylo uvolněné, zůstalo připojené jen hlavní vinutí a vypínal se vypínacím tlačítkem.

BOBOBO · #12 Příspěvek od **BOBOBO** » 16 bře 2014, 21:02

Nikdy jsem nepotkal funkční 1F motor s vyšším odporem hlavního vinutí . Mimo případu výše , kdy jsou na motoru dvě odporově "stejná" vinutí .

FERYACT · #13 Příspěvek od **FERYACT** » 17 bře 2014, 11:25

Jak psal Sendyx:hlavní vinutí bude mít menší odpor a druhé vinutí bude pomocné.Nikdo netvrdil že hlavní vinutí bude mít větší odpor .

#14 Příspěvek od **forbidden** » 29 led 2018, 19:51

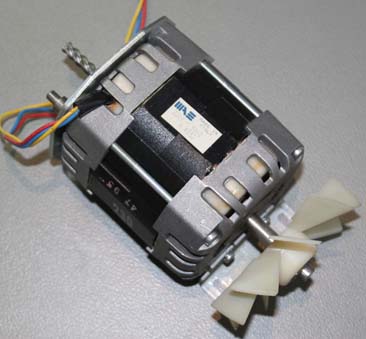

Mám tu další motorek, se kterým si nevím rady. Je to z nějaké kopírky, chci ho prodat, tak bych rád alespoň zjistil jak je zapojenej. Má tři dráty, Rdc kterýhokoliv proti kterýmukoliv má 102-106 Ω, takže je to vnitřně do trojúhelníka. Indukčnost 450-550 mH (záleží na natočení rotoru). Z toho se mi zdá, že má tři identický vinutí. Zkusil jsem jej zapojit na síť se zářivkovým (asi) kondíkem 8 µF/250 VAC. Jeden drát jsem zvolil společnej, na druhej fázi a na třetí kondík ze společnýho. Točilo se to vždy, ať jsem dráty prohazoval jakkoliv, občas samozřejmě na druhou stranu. Teď jen nevím, jestli je to takto normální a vinutí je fakt univerzální, nebo to bylo myšlený na tři fáze. Ale to se mi fakt nezdá, na štítku je 230 VAC a v kopírce bych třífázovej měnič nečekal.
Dík.

BOBOBO · #15 Příspěvek od **BOBOBO** » 29 led 2018, 20:35

Bych se vsadil , že je krátkoběhý .....
