Meridian 201

#1 Příspěvek od Nagant »

Opravoval jste někdo uvedené rádio?

Ještě před pár dny hrálo, nyní již jen zlehka šumí a na ladění nereaguje.
Nejdřív prověřím/vyměním elyty, změřím stejnosměrná napětí v jednotlivých bodech.

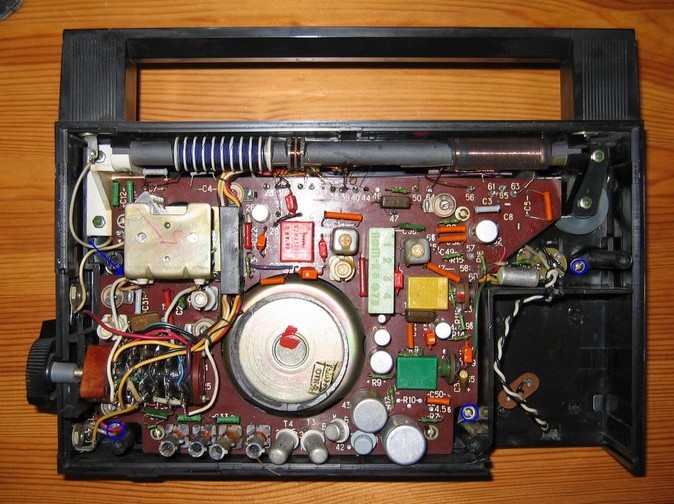

Ale potřeboval bych radu, zda po odšroubování označených šroubů (po předchotím sejmutí čelních knoflíků a odmontování bočních zdířek antén, uzemnění, sluchátka a odpájení přívodu teleskopické antény) vyndám celé šasi, vč. feritových antén a převodového mechanismu ladění, ze skříňky.

Aby bylo možné se dostat ke straně spojů.
Přílohy
(126.23 KiB) Staženo 228 x
Uživatelský avatar
jirkati
Příspěvky: 1523
Registrován: 21 kvě 2008, 00:00
Bydliště: near Liberec (JO70MT)

#2 Příspěvek od jirkati »

Než začneš s nějakými výměnami elektrolytů tak hledej napřed závadu. Takový multivibrátor s jedním tranzistorem připojovaný postupně od reproduktoru až k anténě dělá divy, protože ihned ukáže pro signál neprostupné místo. Tyhle staré tranzistoráky, i když tenhle má i náznak integrovaných obvodů, jsou poměrně blbuvzdorné. Opravoval jsem na něm třeba přerušovací kontakt, který odpojuje reproduktor při připojení sluchátek, ale i urvané dráty z přední feritky po pádu rádia ze skříně. Babičku rádio přežilo, sestřin výlet na Mácháč už ne. Pokud si pamatuji, tak demontáž odpovídala tvému popisu.
Uživatelský avatar
Charos
Příspěvky: 833
Registrován: 16 říj 2009, 00:00
Bydliště: u Chrudimě

#3 Příspěvek od Charos »

Souhlas...ale faktem je, že tyhle SSSR elyty neoplývají zrovna kvalitou...
Uživatelský avatar
ok1hga
Příspěvky: 12600
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#4 Příspěvek od ok1hga »

Nagant píše:Ale potřeboval bych radu, zda po odšroubování označených šroubů (po předchotím sejmutí čelních knoflíků a odmontování bočních zdířek antén, uzemnění, sluchátka a odpájení přívodu teleskopické antény) vyndám celé šasi, vč. feritových antén a převodového mechanismu ladění, ze skříňky.

nejdříve si postav "multivibrátorek", jak je popsáno v předešlém příspěvku
a propískni si to od konce až ke vstupu a tak najdeš místo, kde to přestává hrát. Jedině nějak takhle se ti podaří to rádio opravit.
Bezhlavým vyměňováním čehokoliv, si jen vyrobíš další problémy.

Máš servisák ?
tady je i s rozkreslením mechanického uspořádání ve skříňce a vedením lanek pro ladičák . . .
http://www.radiohistoria.sk/Oldradio/ma ... ian201.pdf
Přílohy
Meridian_201_A11_74.pdf
schéma a popis, jak to vyšlo v Amáru v r.74
(218.77 KiB) Staženo 199 x
Uživatelský avatar
Nagant
Příspěvky: 1061
Registrován: 11 lis 2005, 00:00
Bydliště: Hradec Králové

#5 Příspěvek od Nagant »

Na multivibrátor a sledovač signálu možná dojde, pokud je někde najdu (sledovač mám možná ještě v nějaké zarovnané skříni u rodičů).

Nehodlám nic vyměňovat bezhlavě, kondenzátory "oňuchám" testerem.

Případně si o víkendu od otce půjčím ruský analogový multimetr s multivibrátorem 1 kHz.

Uživateli "jirkati" díky za odpověď na původní dotaz a ostatním za podněty.

Schéma mám, dodané s rádiem (i z Radiohistoria.sk)
Mám i originální návod, i prodejní paragon. :D
Uživatelský avatar
jezevec
Hlavní moderátor
Příspěvky: 6102
Registrován: 13 čer 2004, 00:00
Bydliště: Břeclavsko
Kontaktovat uživatele:

#6 Příspěvek od jezevec »

U všech Meridianů houfně odcházely ty jejich mikroobvody (ty barevný plastový kostičky).
Uživatelský avatar
omegatv
Příspěvky: 401
Registrován: 08 úno 2006, 00:00
Bydliště: Okr.Prešov

#7 Příspěvek od omegatv »

Nahodou sa mi tu vali jeden na sučiastky.možem poslat.
...Laco...
Uživatelský avatar
Nagant
Příspěvky: 1061
Registrován: 11 lis 2005, 00:00
Bydliště: Hradec Králové

#8 Příspěvek od Nagant »

Děkuji za nabídku, na to je zatím čas.
Doufám, že to bude jen nějaká blbost.
Uživatelský avatar
Hifista
Příspěvky: 758
Registrován: 15 kvě 2005, 00:00
Bydliště: U Ostravy

#9 Příspěvek od Hifista »

Zrovna asi před měsícem jsem u svého sbírkového Meridianu zaznamenal tutéž závadu. Příčinou byl vadný keramický filtr.
Mám asi všechny modely, keré se zde vyskytovaly, ale IO jsem zatím nemusel měnit nikdy, pouze sem tam vyschlý elyt. Jinak tyto modely mám rád, protože mají velmi dobrou citlivost.
Uživatelský avatar
ok1hga
Příspěvky: 12600
Registrován: 28 lis 2006, 00:00
Bydliště: Česká Třebová

#10 Příspěvek od ok1hga »

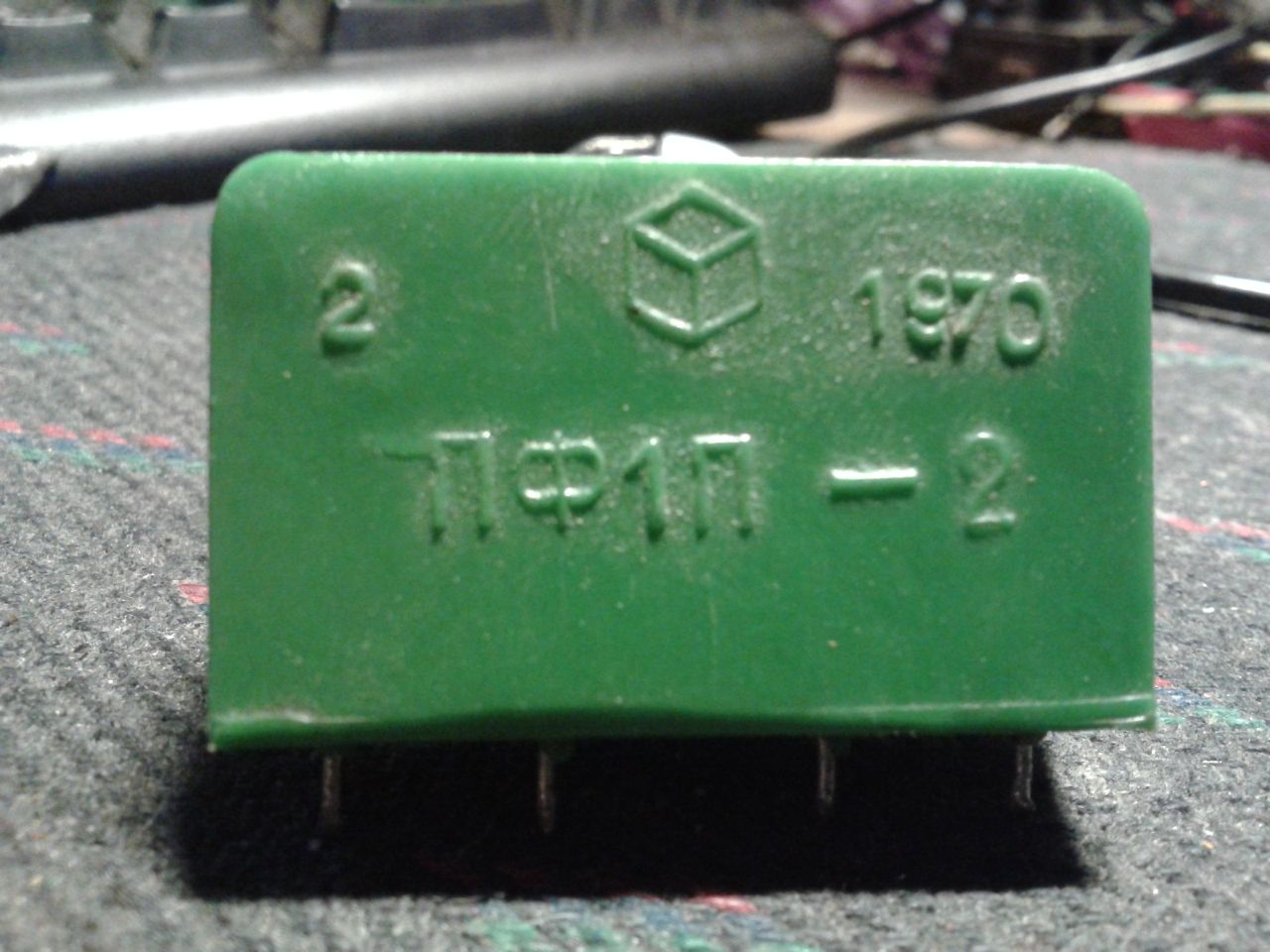

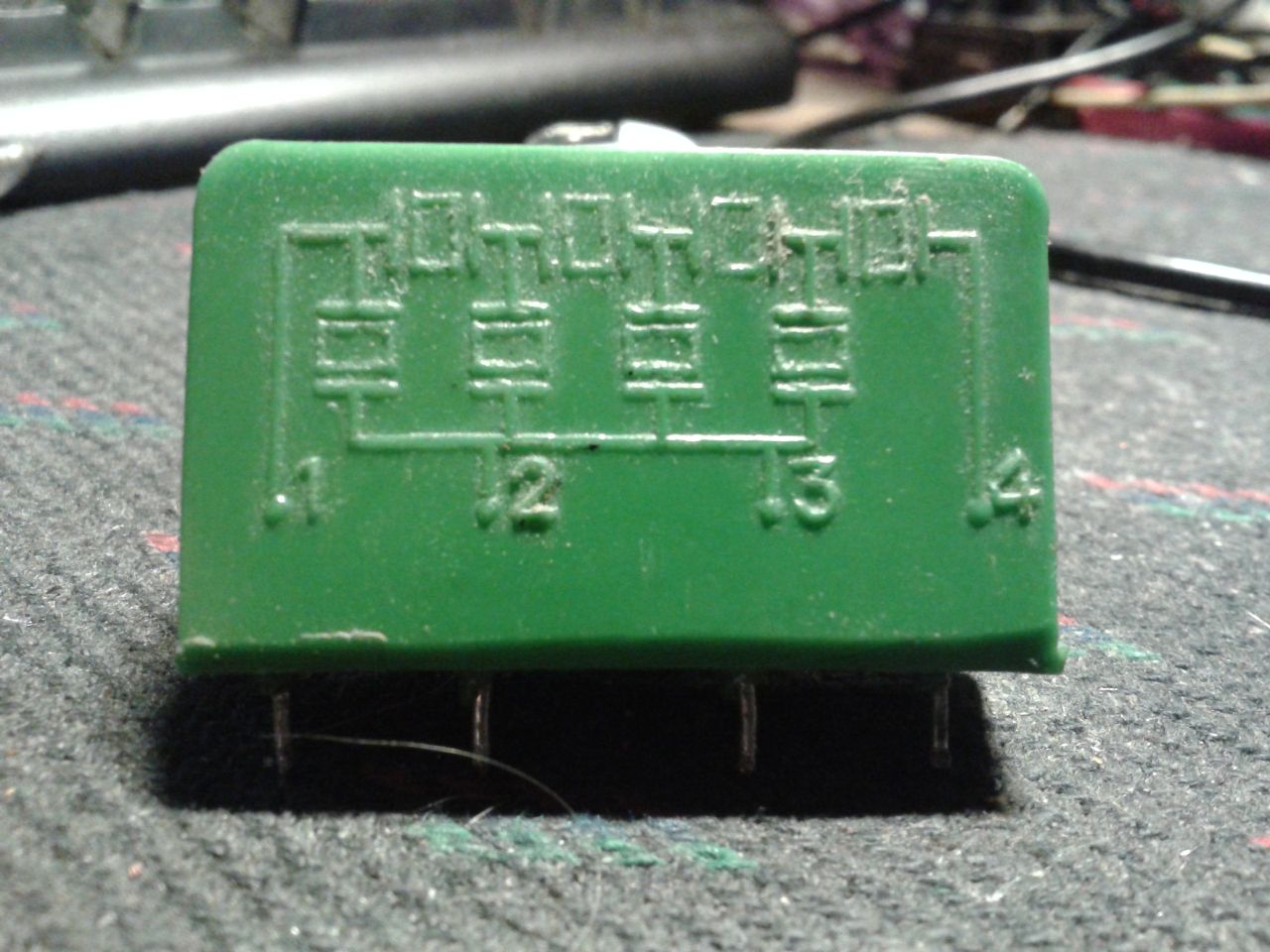

Hifista píše:Zrovna asi před měsícem jsem u svého sbírkového Meridianu zaznamenal tutéž závadu. Příčinou byl vadný keramický filtr

ale není to moc častá závada, ty filtry naopak bývají dost kvalitní.
Co se týká parametrů, tak i výdrže . . .
Když bourám stará ruská rádia, schovávám si je . . .
Přílohy
(145.41 KiB) Staženo 106 x
(165.97 KiB) Staženo 116 x
Uživatelský avatar
Nagant
Příspěvky: 1061
Registrován: 11 lis 2005, 00:00
Bydliště: Hradec Králové

#11 Příspěvek od Nagant »

10.8.2014:
Tak našel a zprovoznil jsem multigenerátor s KF173 dle AR 4/82.

Až na C23 je to průchozí, takže to celkem směřuje na závadu K2ЖA371.
(Na vývodu 9 je místo 5,6 V cca 7 V, R2 a R16 jsou v pořádku, tak mne to vede k nějaké vadě v IO.)

23.8.2014:
Tak opraveno.
Byl to opravdu vadný K2ЖA371.
Našel jsem si schéma obvodu na K2ЖA371 na http://www.155la3.ru/datafiles/k237ha1.pdf a pak podle tabulky u schématu radiopřijímače Meridian 201 porovnal a změřil stejnosměrná napětí.
Doměřil jsem se tohoto:
vývod/správné napětí/naměřeno
1/0,7V/0,7V
2/0V/0V
3/4,6V/6,5V
4/4,6V/6,5V
5/1,5V/0V !
6/0,7V/0V !
7/0V/0V
8/1,4V/0V !
9/5,6V/7V
10/5,6V/7V
11/5,6V/7V
12/5,0V/7V
13/5,0V/6,1V
14/0,8V/1,1V

Po tom, co jsem vyloučil závadu vnějších součástek kolem tohoto IO, jsem IO vyměnil - a rádio hned funguje.

Děkuji za rady a Lacovi za zaslání náhradních IO.

25.8.2014:
A ke svému původnímu dotazu na demontáž.
Po sejmutí ovládacích knoflíků na čelní stěně, odšroubování teleskopické antény, vyšroubování modře označených šroubů lze vyndat šasi ze skříňky. S panelem zdířek pro vnější antény, uzemnění, sluchátka není třeba dělat nic, je zásuvný a jde s sebou.

Aby bylo možné se zcela dostat ke straně spojů (k přístupu k IO1 nestačí bohužel vyšroubování reproduktoru - na oměření ano, ale na pájení ne) je nutné vyšroubovat 4 šrouby držící DPS, vyšroubovat šroub na páce přepínače rozsahů, páku sejmout z hřídele, odšroubovat dva šrouby držící přepínač rozsahů. Vyšroubovat reproduktor a odpájet jeho přívody.
DPS odklopit směrem k feritovým anténám.
Během odklápění stáhnout kolo ladicího mechanismu z ladicího kondenzátoru (doporučuji při zcela uzavřeném kondenzátoru).

Udělat/vyměnit potřebné.

Montáž v opačném pořadí.
