Modul magnetofonu schéma-účel?

[somorastik]

Ahoj,

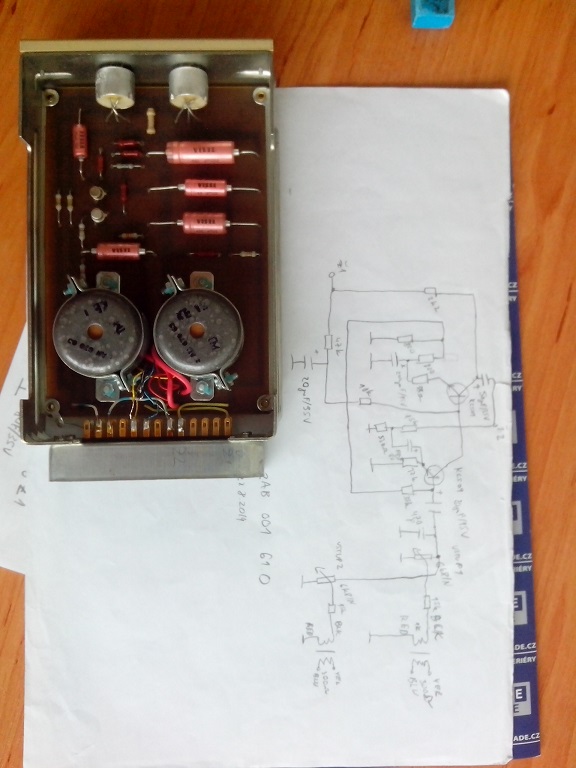

dostal sa mi do ruky tento modul údajne zo starého magnetofónu.
V prílohe foto a schéma.
Netuším kde je výstup, napájanie? (24V symetrické?)

Prosím o radu, chcel by som to použiť ako predzosilovač na mikrofóny. Očividne tie vstupné signály sú zmiešané dokopy.

Ďakujem

[omegatv]

Tento modul je pravdepodobne s rozhlasovej ustredne pre nejaku budovu,takže original schema a parametere treba hladat tam.

[Michal22]

Podle schematu to bude mít nesymetrické napájení (Ž1 proti zemi). Hodnotu bych odhadnul asi nižší, cca 12-15V, ale nejlepší by bylo zkusit měřit proud kolektory a nechat to na njaké rozumné hodnotě.
Ten Ž2 by mohl být spíš nějaký výstup k indikačnímu zesilovači?

[Hill]

Vždyť to snad vyčteš ze schématu:
- Z1 (nebo ž1?) je plus nesymetrického napájení, podle odporu 2k2 by to mělo být v rozsahu 12V až 24V, víc bych si netroufal, ať to netopí, přesto by to i na 30V ještě chodilo, ale už teplé.
- Z2 je výstup.
Z magneťáku pro domácí použití to zjevně nebude.

[somorastik]

Ďakujem za rady! Hlavne ohľadom napätia. Vyskúšam to.

Čo sa týka vstupnej a výstupnej impedancie ako to vidíte?

[Michal22]

Vstupní impedance bude podobná jako SS odpor primárního vinutí toho tráfka (o něco vyšší).
Výstupní nebude moc vysoká, odhaduji že určitě ne víc jak 10kΩ.

[Radim]

No, je to atypicky nakreslené a navíc málo kontrastními čarami, pro mě nečitelné.
Mezi kolektorem druhého a emitorem prvního na emitorový odpor jsou nejspíš nějaké kmitočtové korekce ze dvou kondíků a tří odporů. Hodnoty součástek bohužel nejdou přečíst, aby to bylo úplně jasné.
Tipoval bych to na jednodušší snímací zesilovač magnetofonu nebo předzesilovač pro magnetodynamickou přenosku.
Na mikrofonní předzesilovač to bude nevhodné.
