sonyr · #1 Příspěvek od **sonyr** » 30 říj 2014, 23:39

Zdravím všechny...

Potřeboval bych poradit se spínáním objehového čerpadla.

Popis:

Jedná se o podlahové topení. V každé místnosti mam termostat který spíná hlavici na rozdělovači. Hlavice je na 230V 2,5w odběr. Teď to mám zapojeno tak že mi čerpadlo spíná spolu s hlavicí nejchladnější místností (chodba). chtěl bych aby se čerpadlo spínalo při jaké koli sepnuté místnosti. Ve slaboproudu bych si poradil jedním relátkem a pár diodama ale ve 230 si moc nevím rady. Příjde někdo na řešení které by bylo cenově dostupné? Mé řešení které jsem vydumal by obsahovalo rele co je počet místností a každé by ovládalo čerpadlo... To je ale drahé v provedení na din lištu... budu rád za jakýkoli nápad... Ještě uvedu že všechny hlavice mají stejnou fázi společnou nulu... Viděl bych to na snímaní průtoku proudu a pak by se seplo čerpadlo... Ale 2,5w je opravdu málo...

Děkuji Sony...

BOBOBO · #2 Příspěvek od **BOBOBO** » 31 říj 2014, 06:03

Optotriak by to sepnout mělo a další spojíš , jak jsi psal výše , paralelně .

sonyr · #3 Příspěvek od **sonyr** » 31 říj 2014, 22:35

Nemohl by mi někdo sestavit tento obvod? Nechce se mi dělat pokusy ve 230v... Zaplatil bych na dobírku...

honzasl · #4 Příspěvek od **honzasl** » 07 lis 2014, 07:19

Odkud se bere teplo (jaký kotel)? Kolik je místností? Jak se směšuje teplá voda?

Chtělo by to nějaké schéma celé soustavy, ať se dá dumat.

Každopádně, regulace podlahovky podle pokojových termostatů není dobré řešení.

honzasl · #5 Příspěvek od **honzasl** » 07 lis 2014, 07:19

Odkud se bere teplo (jaký kotel)? Kolik je místností? Jak se směšuje teplá voda?

Chtělo by to nějaké schéma celé soustavy, ať se dá dumat.

Každopádně, regulace podlahovky podle pokojových termostatů není dobré řešení.

Celeron · #6 Příspěvek od **Celeron** » 07 lis 2014, 10:49

Normálně se to řeší ekvitermní regulací teploty za směšovacím ventilem podle venkovní teploty. Prostě barák je popsán ekvitermní křivkou, která říká, jaká musí být teplota vody do podlahy podle venkovní teploty.
Jenže zatím z tebe nevypadlo ani zda máš vůbec směšovač na snížení teploty pro podlahu a podlahový oběhový čerpadlo, takže těžko radit...
Zapínáním a vypínáním oběhovky podlah podle teploty prostoru to nevyřešíš, podlahovka má velikou setrvačnost a celý to bude kmitat v intervalu několika hodin.

Jirka

#7 Příspěvek od **masar** » 07 lis 2014, 11:00

Pokud nechceš nic bastlit, pak by požadavek splnilo např. proudové relé MK9053N. Také by se dalo použít i relé pro kontrolu izolačních stavů stejného výrobce. Jinak třeba upravená zásuvka master-slave. :wink:

Celeron · #8 Příspěvek od **Celeron** » 07 lis 2014, 18:54

to Masar: Můžeš mi prosím prozradit, jak se dá proudový relé nebo relé na kontrolu izolačního stavu použít na řízení oběhovýho čerpadla prostorovými termostaty co požaduje zakladatel vlákna?
Jirka

#9 Příspěvek od **masar** » 07 lis 2014, 21:27

Pokud jsem dobře pochopil tazatele, jde mu o to, jak zapnout čerpadlo při zapnutí libovolné hlavice a ne jen té "chodbové". V DC obvodech by použil jako součtový člen diody a ptá se, jak tento "součet" provést v obvodu AC.
Proud hlavicí je při 230V a 2.5W jen 10mA, takže pokud pro snímání tohoto proudu použijeme vhodné proudové relé, které při překročení nastavené hranice (např. 8mA) připojí oběhové čerpadlo, řeší to tazatelův problém.
:wink:

p.s. K otázce vhodnosti regulace jsem se nevyjadřoval.

TAKJAN · #10 Příspěvek od **TAKJAN** » 07 lis 2014, 22:16

Proč tak nemůže sloučit AC? Odpovídající diody, kond, relé

Celeron · #11 Příspěvek od **Celeron** » 07 lis 2014, 22:43

masar píše:Pokud jsem dobře pochopil tazatele, jde mu o to, jak zapnout čerpadlo při zapnutí libovolné hlavice a ne jen té "chodbové". V DC obvodech by použil jako součtový člen diody a ptá se, jak tento "součet" provést v obvodu AC.
Proud hlavicí je při 230V a 2.5W jen 10mA, takže pokud pro snímání tohoto proudu použijeme vhodné proudové relé, které při překročení nastavené hranice (např. 8mA) připojí oběhové čerpadlo, řeší to tazatelův problém.
.

Aháá, to by mě nenapadlo, ja znám jen přednostní relé a ty jsou na proudy 6 a více A.
Jirka

#12 Příspěvek od **masar** » 07 lis 2014, 23:48

TAKJAN píše:Proč tak nemůže sloučit AC? Odpovídající diody, kond, relé

Samozřejmě že může. Já jsem navrhl jen řešení, nevyžadující prakticky žádné bastlení, jen jedno relé na DIN lištu. Nejlevnější to ale není. :wink:

sonyr · #13 Příspěvek od **sonyr** » 09 lis 2014, 09:27

Omlouvám se za pozdní odpoveď nějak jsem nestíhal....

Budu odpovídat pro všechny v jednom :-)

...

Řízení teploty dle venkovní nemám... Je problém kombinovat teplotu podlahy a třeba topení v krbu (do vody) kde v místnosti kde je krb samozřejmě stoupne teplota. Soused má řízení teploty dle venku kde má prioritu senzor v obyváku. Když zatopí tak netopí v celém domě... V baráku jsme druhou zimu a už mam vychytané náběhy podlah a.t.d. Takže náběhy neřešte...

Protože: Když je léto (relativně teplo) tak by mi ani koupelna nebo zádveří nezatopilo, (naco topit v celém domě?) proto jsem ani nechtěl řízení dle venkovní teploty. Mám jen regulátor teploty vody na rozdělovači podlahy kde mam letní a zimní teplotu.

To relé je zajímavé ale nenašel jsem nikde cenovku...

Takže nezbyde nic jiného než bastlení...

TAKJAN · #14 Příspěvek od **TAKJAN** » 09 lis 2014, 16:09

Ty diody by šli umístit třeba do pouzdra 1din od relé 3p. Dvě relé vyhodit = šest přívodů a relé uvnitř bývá na AC/DC. Takže by to nevypadalo jako bastl

#15 Příspěvek od **masar** » 09 lis 2014, 17:03

Přesně tak. Řešení s diodami má výhodu v tom, že ho lze aplikovat na všechny nebo jen vybrané hlavice a nevýhodu (oproti proudovému snímání), že je nutno od hlavic tahat dráty. :wink:

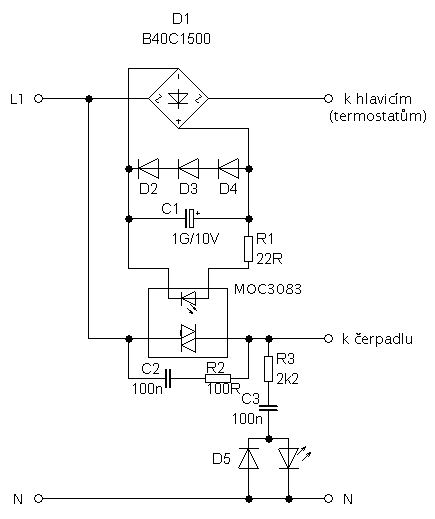

Možné řešení snímáním proudu (obdoba Master-Slave zásuvky):
