Sháním integrovaný obvod TCA530

Zpráva

ADUS46 · #1 Příspěvek od **ADUS46** » 14 úno 2015, 20:54

Dobrý den, sháním integrovaný obvod typ TCA 530.Cenu respektuji.

#2 Příspěvek od **rnbw** » 14 úno 2015, 21:13

Mal by byt rovnaky ako TBA530.

#3 Příspěvek od **Hill** » 14 úno 2015, 21:34

Není stejný:

TCA530 je stabilizátor ladicího napětí pro varikapy s teplotní kompenzací a vstupem pro napětí AFC. Pokud není obvod AFC zapojený v tomto obvodu, lze ho nahradit stabilizátorem MAA550 a jedním tranzistorem, ale i zde by bylo možné řízení AFC zavést, jen trochu složitějším zapojením.

TBA530 je maticový obvod pro sloučení jasového a rozdílových barvových signálů R',G' a B' na signál RGB.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 14 úno 2015, 21:48

To opravuješ nějakou starou TV typu Grundig apod ?

Nika · #5 Příspěvek od **Nika** » 14 úno 2015, 22:37

http://elektrotanya.com/files/forum/201 ... tese01.jpg
http://elektrotanya.com/files/forum/201 ... %20001.jpg

termit256 · #6 Příspěvek od **termit256** » 15 úno 2015, 10:20

http://www.ebay.com/sch/i.html?_from=R4 ... 30&_sop=15

ADUS46 · #7 Příspěvek od **ADUS46** » 15 úno 2015, 15:23

Dobrý den,IO potřebuji do tuneru Grundig ST2000.Dostal jsem ho jako nefunkční a bohužel už v něm někdo byl.Původnímu majiteli bylo sděleno, že je to neopravitelné.Zjistil jsem, že AM funkční a na FM není 30V pro varikapy.Na vstupu IO je cca50V šp.5 a na šp.6 je místo 30V nulové napětí.Vypájel jsem IO a dal místo něho patici a na špičku 6 jsem s napaječe s proudovým omezením připojil 30V a FM ladí, odběr 1,5mA.Dostal jsem IO TCA530 o kterém nic nevím a po vložení na šp.5 i 6 je cca 11V a IO hřeje.Odpojil jsem z vývodu 6 spoj na Ladění a stav stejný.Chtěl bych tuner Grundig opravit, protože je to špičkový stroj.Děkuji za rady.

pepik9 · #8 Příspěvek od **pepik9** » 15 úno 2015, 21:51

Zdá se, že nebyl k sehnání už v roce 2008.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 17 úno 2015, 10:28

Žil jsem v domnění, že mám dva kusy, a ony to jsou TCA730A

Takže jedině zaletovanej kus, ale to najít bude jen věc náhody, díly z Grundigů jsem měl, ale možná jsem je vyhodil....

ADUS46 · #10 Příspěvek od **ADUS46** » 17 úno 2015, 16:56

Díky za snahu,zkusím ještě dát švába do soklu a zapojit jen stabilisátor 30V. bez AFC atd.

Hifista · #11 Příspěvek od **Hifista** » 08 bře 2015, 14:39

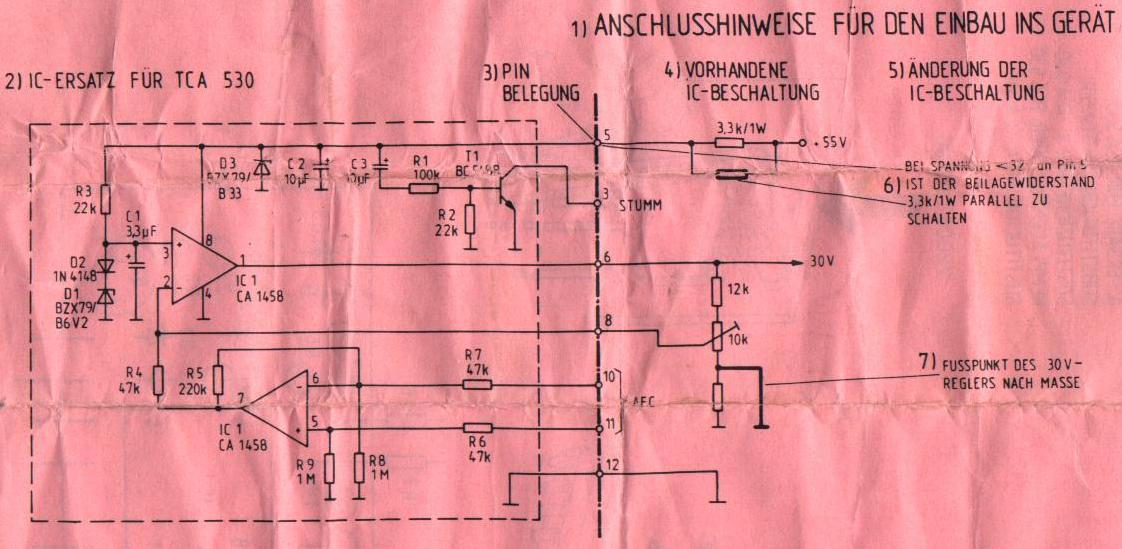

Našel jsem kdysi na netu takový náhradní bastl místo orig. IO.

ADUS46 · #12 Příspěvek od **ADUS46** » 08 bře 2015, 16:49

Díky za radu, sehnal jsem dva kusy TCA530.Vadný jsem vyndal a nahradil soklem.Vložil nový integráč ale hřál a nízke napětí na výstupu.Zjistil jsem, že při vyndaném integráči mám vstupní napětí 48V šp.5.Mezi šp.5 a šp.14 je odpor 3k3, který je blokován keramikou 1nF na 100V a tam měřím napětí jen 5,4V, takže kondensátor má asi svod.Nemám náhradní na 100V, až ho seženu, tak ho vyměním.Možná to bude ta závada.

#13 Příspěvek od **rnbw** » 08 bře 2015, 17:01

Kondenzator odpoj a zmeraj ohmmetrom, ci je zvod na nom alebo ostal na doske. Potom pripadne vyskusaj bez neho.
