Zdroj 1KV

Zpráva

Artaban001 · #1 Příspěvek od **Artaban001** » 06 čer 2015, 12:34

Zdravím.
Hledám nějaké řešení konstrukce zdroje 1KV, který by využíval nějaký továrně vyrobený trafo - při nejhorším bych použil 2stejný síťový trafa, který bych spojil sekundárama paralelně a primáry do série. tak bych to budil astabilním klopným obvodem přes spínací tranzistory. Chci to vyrobit z běžných součástek, nejlépe z "recyklátu" Napájení nejlépe na 24V
Zdroj by byl pro měřící účely (něco jako megmet), takže by stačil nějaký výkon 5 až 20W. Jde mi o to, aby ten zdroj měl naprázdno 1KV a ten chod naprázdno přežil po libovolnou dobu a zkrat mu taky nesmí ublížit a nesmí jej vypnout. Ideální charakteristika by byla jako zdroj konstantního proudu.. Třeba 1 až 10mA.
Původně jsem uvažoval o předřadníku k CCFT, ale nevím, jestli se při chodu na prázdno neprobije trafo a druhá věc je ta, že se po usměrnění ten měnič chová nepředvídatelně.
O bezpečnost obavy netřeba. práce na zařízení, kde je přívod 3KV běžně jištěn 50A pojistkou je můj denní chléb.

BOBOBO · #2 Příspěvek od **BOBOBO** » 06 čer 2015, 14:29

Dáš do serie více kontrplkových trafíček . Už jsem je před lety v Holicích po pětikoruně koupil , jen ještě nejsou lidi sešroubovat to škatulky . Sekundáry sami v serii a se žárovkou tak 15W by Ti mohlo vyhovovat .

Radim · #3 Příspěvek od **Radim** » 06 čer 2015, 14:42

Oddělovací trafo, pokud potřebuješ napětí oddělit a za ním sériový násobič z diod a kondenzátorů.

samponek · #4 Příspěvek od **samponek** » 06 čer 2015, 15:14

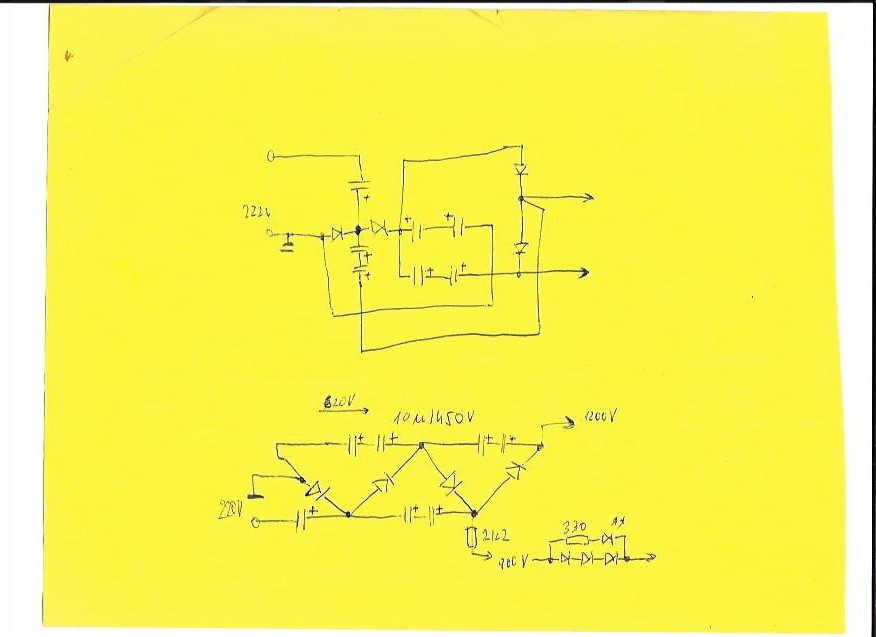

Používám tohle, budit to můžeš trafem 12/230V připojeným na levou část s klopným obvodem a zvětšit kmitočet.
Dá to 100mA. pro menší proud zmenši kondíky.

nebo taky starým autorádiem s můstkovým zesilovačem, který zapojíš jako generátor.

http://www.ebastlirna.cz/modules.php?na ... ic&t=70029

#5 Příspěvek od **Sendyx** » 06 čer 2015, 15:35

Používal jsem zdroj, kde bylo vn trafo ze starého Philips 13" EGA monitoru, buzeno KU606 z reg. zdroje 0-24V, báze toho KU navázána na 555, střída 20%, cca 20kHz. výstupní napětí jsem bral za prvním stupněm násobiče a filtrovalo jsem to krabicovým kondem 0,25uF/6,3kV. Napětí se dalo zdrojem 0-24 krásně regulovat do cca 4000V naprázdno. Jde to i lépe, hotových traf z různých CRT na pokusy a úpravy je dneska hromada.
